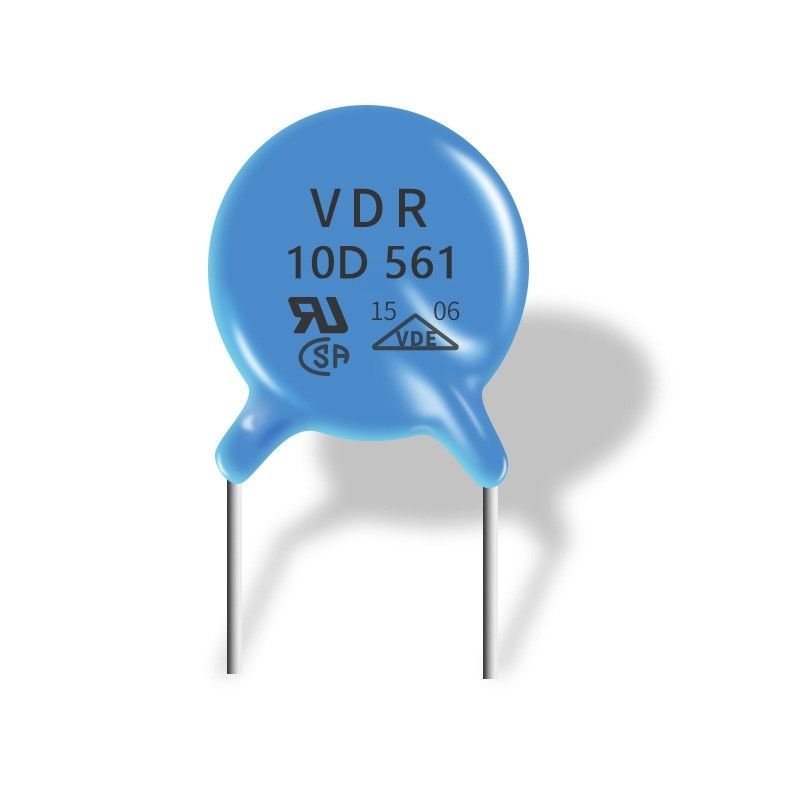

Varistor 300VAC de la amortiguador de onda 10D561K del azul 10m m para la línea tierra

Ratio de fijación con abrazadera bajo rápido del varistor de la respuesta 10D 561k y no Seguir-en corriente

Los varistores son los dispositivos de protección dominantes para el poder y los sistemas electrónicos, que determinan directamente la seguridad y la confiabilidad de la operación de sistema. Este libro introduce sistemáticamente la investigación básica, proceso de la preparación, regulación del funcionamiento y progreso del uso del óxido de cinc y otros varistores, incluyendo la conducción y mecanismo de envejecimiento, las características eléctricas de la microestructura, prueba de la microestructura y análisis de simulación de la microestructura, progreso de la investigación de los varistores residuales bajos del óxido del voltaje de la alto-pendiente, óxido de titanio, óxido de la lata y otros varistores del sistema, y establece la correlación entre las características de la microestructura y las características macroscópicas de la relación de los varistores
Propiedades eléctricas
Un piezoresistor sigue siendo no-conductor durante la operación normal. Como dispositivo paralelo del modo, los varistores son de uso general suprimir la línea oleadas del voltaje cuando el voltaje a través del varistor está bien debajo de su “afianzar voltaje con abrazadera”. Hay dos razones del fracaso de varistores.
Como resultado de tentativas fracasadas de limitar las oleadas muy grandes causadas por acontecimientos tales como rayos, los fracasos catastróficos ocurren en los cuales la energía implicada es muchos órdenes de magnitud más arriba que el varistor pueden dirigir. Las corrientes subsiguientes generadas por el impacto pueden derretir, quemar o aún vaporizar el varistor. Este fugitivo termal es debido a una falta de uniformidad en los empalmes individuales del límite de grano, que hace la trayectoria actual dominante fallar bajo tensión termal cuando la energía (medida generalmente en julios) del pulso transitorio es demasiado alta (es decir, perceptiblemente sobre el fabricante del “grado máximo absoluto”). El potencial para el fracaso catastrófico puede ser reducido sobrestimando o usando MOVs especialmente paralelamente seleccionado.

Especificaciones:



Número de parte	VAC (V)	VDC (V)	V1mA (V)	IP (A)	Vc (V)	Yo estándar (A)	Yo (A) alta oleada	Estándar (J)	(J) alta oleada	Poder clasificado (W)	C@1KHz (PF)
10D180K (J)	11	14	18 (15-21.6)	5	36	500	1000	2,1	3,0	0,05	5600
10D220K (J)	14	18	22 (19.5-26)	5	43	500	1000	2,5	5,0	0,05	4500
10D270K (J)	17	22	27 (14-31)	5	53	500	1000	3,0	6,0	0,05	3700
10D330K (J)	20	26	33 (29.5-36.5)	5	65	500	1000	4,0	7,0	0,05	3000
10D390K (J)	25	31	39 (35-43)	5	77	500	1000	4,6	9,0	0,05	2400
10D470K (J)	30	38	47 (42-52)	5	93	500	1000	5,5	11	0,05	2100
10D560K (J)	35	45	56 (50-62)	5	110	500	1000	7,0	13	0,05	1800
10D680K (J)	40	56	68 (61-75)	5	135	500	1000	8,2	15	0,05	1500
10D820K (J)	50	65	82 (74-90)	25	135	2500	3500	12	17	0,4	1200
10D101K (J)	60	85	100 (90-110)	25	165	2500	3500	15	18	0,4	1000
10D121K (J)	75	100	120 (108-132)	25	200	2500	3500	18	21	0,4	830
10D151K (J)	95	125	150 (135-165)	25	250	2500	3500	22	25	0,4	670
10D181K (J)	115	150	180 (162-198)	25	300	2500	3500	27	30	0,4	560
10D201K (J)	130	170	200 (180-220)	25	340	2500	3500	30	35	0,4	500
10D221K (J)	140	180	220 (198-242)	25	360	2500	3500	32	39	0,4	450
10D241K (J)	150	200	240 (216-264)	25	395	2500	3500	35	42	0,4	420
10D271K (J)	175	225	270 (243-297)	25	455	2500	3500	37	49	0,4	370
10D301K (J)	190	250	300 (270-330)	25	500	2500	3500	40	54	0,4	330
10D331K (J)	210	275	330 (297-363)	25	550	2500	3500	43	58	0,4	300
10D361K (J)	230	300	360 (324-396)	25	595	2500	3500	47	65	0,4	280
10D391K (J)	250	320	390 (351-429)	25	650	2500	3500	60	70	0,4	260
10D431K (J)	275	350	430 (387-473)	25	710	2500	3500	65	80	0,4	230
10D471K (J)	300	385	470 (423-517)	25	775	2500	3500	67	85	0,4	210
10D511K (J)	320	415	510 (459-561)	25	845	2500	3500	69	90	0,4	200
10D561K (J)	350	460	560 (504-616)	25	925	2500	3500	70	92	0,4	180
10D621K (J)	385	505	620 (558-682)	25	1025	2500	3500	72	95	0,4	160
10D681K (J)	420	560	680 (612-748)	25	1120	2500	3500	75	98	0,4	150
10D751K (J)	460	615	750 (675-825)	25	1240	2500	3500	77	100	0,4	130
10D781K (J)	485	640	780 (702-858)	25	1290	2500	3500	80	105	0,4	130
10D821K (J)	510	670	820 (738-902)	25	1355	2500	3500	85	110	0,4	120
10D911K (J)	550	745	910 (819-1001)	25	1500	2500	3500	93	130	0,4	110
10D102K (J)	625	825	1000 (900-1100)	25	1650	2500	3500	102	140	0,4	100
10D112K (J)	680	895	1100 (990-1210)	25	1815	2500	3500	115	155	0,4	90
