condensador de la seguridad de 185K 125VAC X2 buenas propiedades de 1,8 uF en el ambiente húmedo

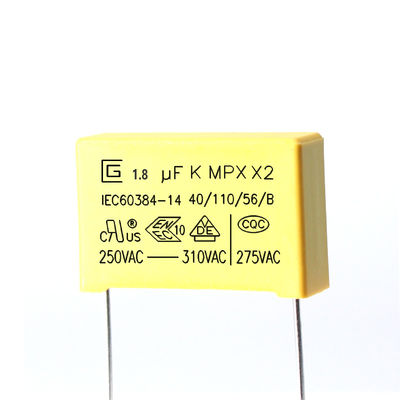

Ampliación de imagen : condensador de la seguridad de 185K 125VAC X2 buenas propiedades de 1,8 uF en el ambiente húmedo

Datos del producto:

Lugar de origen:	Dongguan China
Nombre de la marca:	CG
Certificación:	VDE，CQC
Número de modelo:	X2-185K-275VAC

Pago y Envío Términos:

Cantidad de orden mínima:	10000 piezas
Precio:	Discuss
Detalles de empaquetado:	200 unidades/bolsa, tamaño de la caja: 45 cm x 31 cm x 34 cm, caja interior: 29,2 cm x 21 cm x 31,3
Tiempo de entrega:	15-21 días laborales
Condiciones de pago:	T/T
Capacidad de la fuente:	100000000 Piezas

Contacto

condensador de la seguridad de 185K 125VAC X2 buenas propiedades de 1,8 uF en el ambiente húmedo

descripción

Características:	Excelentes características de frecuencia y temperatura	Capacidad::	1.2uf
Voltaje nominal::	250-310V	Material:	Película de polipropileno metalizado
Uso:	Fines generales	palabra clave:	Condensador de seguridad X2
Resaltar:	Condensador de la seguridad de 125VAC X2 , Condensador de la seguridad X2 1 , 8 uF

Propiedades metalizadas de la seguridad de la película 1.8uf 185K 125VAC X2 del polipropileno buenas en ambiente húmedo

El papel del condensador X2

1. Carga, después de la carga, se generará un campo eléctrico entre las dos placas del capacitor, y el proceso de carga consiste en almacenar la energía eléctrica obtenida de la fuente de alimentación en el capacitor;
2. Descarga, el proceso de hacer que el capacitor cargado pierda su carga y libere la carga y la energía eléctrica se llama descarga;
3. El dispositivo de almacenamiento de energía que proporciona energía para los dispositivos locales puede hacer que la salida del regulador de voltaje sea uniforme y reducir la demanda de carga;
4. Satisfaga el cambio de la corriente del circuito de accionamiento, evite la interferencia de acoplamiento mutuo y reduzca aún más la impedancia de interferencia de alta frecuencia entre la fuente de alimentación y la tierra de referencia en el circuito.
Condensador de seguridad X2.pdf

Calificación

1. Logotipo de CIGU:
2. Capacitancia:(104K ,0.1μF)
3. Tolerancia de capacitancia:(K)±10%
4. Voltaje nominal: 250,275,300,305,310 V CA 5. Clase de producto: X2
6. Tipo de producto: MPX
7. Categoría climática: 40/110/56
8. Clase de inflamabilidad pasiva: B
9. Marca de aprobación de China: CQC
10. Marca de aprobación de Alemania: VDE
11. Marca de aprobación ENEC: ENEC
12. Marca de aprobación estadounidense: CUL
13. Estándar de aprobación: IEC60384-14

NO.	Materiales principales	Especificación	Observación
1	Película de polipropileno metalizado	MPPZAH o MPPA (5~12 μm)	---
2	Línea Zn,Sn	Zn o aleación de Zn y Sn	---
3	Terminal	Cu (alambre de cobre) (Φ0.55 o 0.75 mm)	±0,05 mm
4	Material Sellado	Resina epoxica	UL94-V0
5	Contendor de plastico	PBT	UL94-V0

Características
1. Esto está diseñado específicamente para aplicaciones en serie con el principal 100Vac-240Vac, es decir, divisor capacitivo, por ejemplo, medidor de energía, controlador LED, etc.
2.Película de polipropileno metalizado
3. Buenas propiedades de autorreparación, soportando tensiones de sobretensión.
4. Larga estabilidad de capacitancia
5. Buenas propiedades en ambiente húmedo.
6. Excelentes habilidades resistentes a las llamas activas y pasivas.

Construcción y materiales principales de los productos.
condensador de la seguridad de 185K 125VAC X2 buenas propiedades de 1,8 uF en el ambiente húmedo 0

Especificaciones (CEI 60384-14)

Elementos de prueba	Requisitos de desempeño	Condiciones de prueba
Capacidad	Dentro de la tolerancia especificada	1 KHz, 1 Vrms máx.a 25℃
Factor de disipación	0,001 (0,1%) Máx.	1 KHz, 1 Vrms máx.a 25℃
Prueba de voltaje	No habrá anormalidad	Entre terminales 4.3UR (Vdc) Test de 60seg.
Prueba de voltaje	No habrá anormalidad	Entre terminal y envolvente UR×200％+1500Vac, 60seg.
Resistencia de aislamiento	CR ≤ 0,33 μF IR ≥ 15 000 MΩ CR >0,33 μF IR ≥ 6000 s	100±15 V CC, 60 s / 25 ℃
Robustez de las terminaciones	Sin rotura de cables y sin daños en el condensador.	Resistencia a la tensión de la fuerza de carga terminal: 1,0 kg Tiempo de espera: 10 ± 1 seg
Robustez de las terminaciones	Sin rotura de cables y sin daños en el condensador.	Resistencia a la flexión de la fuerza de carga terminal: 0,5 kg Tiempo de plegado: 4 x 90 ﾟ
Resistencia al calor de soldadura	(1) Apariencia: Sin daños visibles (2) △C/C : ≤ ±5% del valor inicial	Temperatura de soldadura: 260±5℃ Tiempo de soldadura: 5±0.5seg
soldabilidad	95% de la superficie estañada	Temperatura de soldadura: 260±5℃ Tiempo de soldadura: 2±0.5seg
Cambio rápido de temperatura	Los capacitores deberán ser examinados visualmente y no deberán haber daños visibles.	Temperatura de categoría inferior: -40 ℃ Temperatura de categoría superior: 110 ℃ Número de ciclos: 5 Duración t1 = 30 min
Vibración	Los condensadores se examinarán visualmente y no habrá daños visibles.	Rango de frecuencia: 10~55Hz Curso: X,Y,Z (eje) 2h/eje (6h en total) Amplitud de desplazamiento: 0,75 mm

Elementos de prueba	Requisitos de desempeño	Condiciones de prueba
Secuencia climática	(1) Apariencia: Sin daños visibles (2) △C/C : ≤ ±5% del valor inicial (3) DF ( tanδ ) : ≤ 0,008 de valor aumentado (4) IR : ≥ 50% de los límites aplicables (5) Prueba de voltaje: Normal	Calor seco Temperatura superior: 110 ℃ Duración Inferior: 16Hrs
Secuencia climática		Frío Temperatura: -40 ℃ Duración: 2Hrs
Estado estacionario de calor húmedo	(1) Apariencia: Sin daños visibles (2) △C/C : ≤ ±5% del valor inicial (3) DF ( tanδ ) : ≤ 0,008 de valor aumentado (4) IR : ≥ 50% de los límites aplicables (5) Prueba de voltaje: Normal	+40°C y 93% HR, 56 días
Carga y descarga	(1) Apariencia: Sin daños visibles (2) △C/C : ≤ ±10% del valor inicial (3) DF ( tanδ ) : ≤ 0,008 de valor aumentado (4) IR : ≥ 50% de los límites aplicables	Tensión de prueba: √2 x URVAC 50 Hz Carga y descarga: 0,5 seg/hora Repetido por 10000 ciclos
Aguante	(1) Apariencia: Sin daños visibles (2) △C/C : ≤ ±10% del valor inicial (3) DF ( tanδ ) : ≤ 0,008 de valor aumentado (4) IR : ≥ 50% de los límites aplicables	1,25 x UR VAC 50 Hz, una vez cada hora aumentar a 1.000 V CA durante 0,1 segundos, 1.000 horas a temperatura nominal superior

Condiciones de almacenaje
1 Debe tenerse en cuenta que la soldabilidad de los terminales puede deteriorarse cuando se almacenan apenas en una atmósfera durante largos períodos.
2 No debe ubicarse en temperaturas particularmente altas y alta humedad, debe someterse a las siguientes condiciones (mantenerse en el paquete original)
Temperatura: 35 MAX Humedad relativa: 60% MAX
3 Período de almacenamiento: Pérdida: 12 meses máx. (a partir de la fecha de fabricación marcada en la etiqueta de la bolsa del paquete)
Requisito ambiental
1 Cumplimiento del requisito de RoHS.
2 Cumplimiento del requisito de REACH.
3 Sin halógeno (según se requiera).
4 Consulte el archivo adjunto 2 para ver las copias de prueba de Rohs y Reach realizadas por un tercero
Control de calidad
condensador de la seguridad de 185K 125VAC X2 buenas propiedades de 1,8 uF en el ambiente húmedo 1
Estructura del producto

Estándares de referencia

GB-T2693-2001 (IDT IEC 60384-1-2008) Condensadores fijos para uso en equipos electrónicos - Parte 1: Especificación genérica
GB-T14472-1988 Condensadores fijos para uso en equipos electrónicos – Parte 16: Especificación seccional: Condensador de CC de película de polipropileno metalizado fijo
IEC-60384-14-2005 Condensadores fijos para uso en equipos electrónicos – Parte 16: Especificación seccional: Condensador CC de película de polipropileno metalizado fijo
GB-T 2828.1-2003 Procedimientos de muestreo para inspección por atributos—Parte 1: Esquemas de muestreo indexados por límite de calidad de aceptación (AQL) para inspección lote por lote (ISO 2859-1:1999, IDT)
