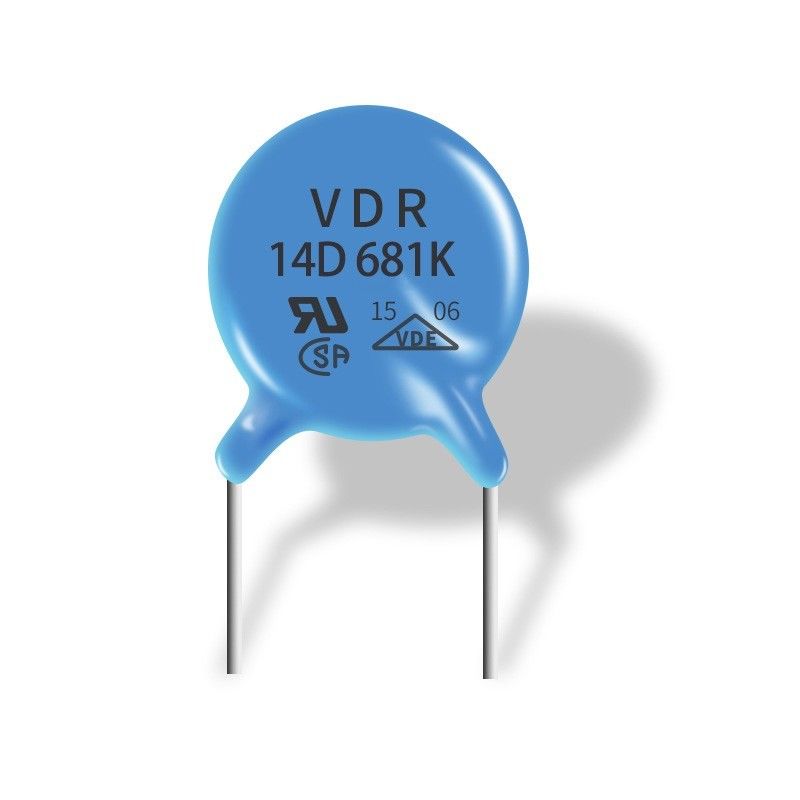

Varistor de los MOVIMIENTOS 14D681K para médico/industrial

Corriente máxima rápida del varistor del tiempo de respuesta 14D 681k alta soportar capacidad

Cuatro características de los varistores de los MOVIMIENTOS:
1. Características de la protección
Cuando la fuerza del impulso (o la corriente de impulso Isp=Usp/Zs) de la fuente del impulso no excede el valor especificado, el voltaje de fijación con abrazadera de los MOVIMIENTOS no se permite exceder el impulso para soportar el voltaje del circuito electrónico protegido.
2. Resistencia de choque
Es decir, el varistor sí mismo de los MOVIMIENTOS lleva la corriente del impacto y la energía clasificadas del impacto, incluyendo un poder medio cuando ocurren los impactos múltiples sucesivamente.
3. Características de la vida
Hay dos características de la vida aquí, una es la vida del voltaje de trabajo continuo, es decir, el varistor debe poder trabajar confiablemente por el tiempo determinado bajo condiciones determinadas de la temperatura ambiente y del voltaje de sistema. El segundo es la vida del impacto, que es el número de épocas que puede soportar el impacto determinado.
4. Después de que el piezoresistor intervenga en el sistema, además de la función protectora de la “válvula de seguridad”, también causará los “efectos secundarios”, que no deben reducir el funcionamiento de trabajo del sistema normal.
En este tiempo, hay tres factores principales a considerar: uno es un valor del varistor sí mismo de la capacitancia (los diez a decenas de miles PF); la otra es la salida actual bajo voltaje de sistema; el tercero es la corriente no lineal del varistor con la impedancia de la fuente. Efectos de acoplamiento sobre otros circuitos.
Características de varistores
(1) ventajas: la gama del voltaje es muy ancha, de varios voltios a varios miles de voltios, la sobretensión puede ser de diez a varios miles de amperios, la velocidad de la respuesta es rápida, no hay polaridad, el ningún andar sin embragar, y la corriente máxima soporta capacidad es grande. precio bajo.
(2) desventajas: El voltaje de fijación con abrazadera es relativamente alto, que puede alcanzar generalmente 2 a 3 veces el voltaje de trabajo. Además, presión
La corriente de la salida de los aumentos del varistor con el aumento del número de impactos de la oleada. El tiempo de respuesta es más largo y la capacitancia parásita es más grande.
(3) ocasiones aplicables: Líneas eléctricas de DC, líneas de señales de baja fricción, o utilizado en serie con los tubos de descarga de gas para las líneas eléctricas de la CA.

Especificaciones:



Número de parte	VAC (V)	VDC (V)	V1mA (V)	IP (A)	Vc (V)	Yo estándar (A)	Yo (A) alta oleada	Estándar (J)	(J) alta oleada	Poder clasificado (W)	C@1KHz (PF)
10D180K (J)	11	14	18 (15-21.6)	5	36	500	1000	2,1	3,0	0,05	5600
10D220K (J)	14	18	22 (19.5-26)	5	43	500	1000	2,5	5,0	0,05	4500
10D270K (J)	17	22	27 (14-31)	5	53	500	1000	3,0	6,0	0,05	3700
10D330K (J)	20	26	33 (29.5-36.5)	5	65	500	1000	4,0	7,0	0,05	3000
10D390K (J)	25	31	39 (35-43)	5	77	500	1000	4,6	9,0	0,05	2400
10D470K (J)	30	38	47 (42-52)	5	93	500	1000	5,5	11	0,05	2100
10D560K (J)	35	45	56 (50-62)	5	110	500	1000	7,0	13	0,05	1800
10D680K (J)	40	56	68 (61-75)	5	135	500	1000	8,2	15	0,05	1500
10D820K (J)	50	65	82 (74-90)	25	135	2500	3500	12	17	0,4	1200
10D101K (J)	60	85	100 (90-110)	25	165	2500	3500	15	18	0,4	1000
10D121K (J)	75	100	120 (108-132)	25	200	2500	3500	18	21	0,4	830
10D151K (J)	95	125	150 (135-165)	25	250	2500	3500	22	25	0,4	670
10D181K (J)	115	150	180 (162-198)	25	300	2500	3500	27	30	0,4	560
10D201K (J)	130	170	200 (180-220)	25	340	2500	3500	30	35	0,4	500
10D221K (J)	140	180	220 (198-242)	25	360	2500	3500	32	39	0,4	450
10D241K (J)	150	200	240 (216-264)	25	395	2500	3500	35	42	0,4	420
10D271K (J)	175	225	270 (243-297)	25	455	2500	3500	37	49	0,4	370
10D301K (J)	190	250	300 (270-330)	25	500	2500	3500	40	54	0,4	330
10D331K (J)	210	275	330 (297-363)	25	550	2500	3500	43	58	0,4	300
10D361K (J)	230	300	360 (324-396)	25	595	2500	3500	47	65	0,4	280
10D391K (J)	250	320	390 (351-429)	25	650	2500	3500	60	70	0,4	260
10D431K (J)	275	350	430 (387-473)	25	710	2500	3500	65	80	0,4	230
10D471K (J)	300	385	470 (423-517)	25	775	2500	3500	67	85	0,4	210
10D511K (J)	320	415	510 (459-561)	25	845	2500	3500	69	90	0,4	200
10D561K (J)	350	460	560 (504-616)	25	925	2500	3500	70	92	0,4	180
10D621K (J)	385	505	620 (558-682)	25	1025	2500	3500	72	95	0,4	160
10D681K (J)	420	560	680 (612-748)	25	1120	2500	3500	75	98	0,4	150
10D751K (J)	460	615	750 (675-825)	25	1240	2500	3500	77	100	0,4	130
10D781K (J)	485	640	780 (702-858)	25	1290	2500	3500	80	105	0,4	130
10D821K (J)	510	670	820 (738-902)	25	1355	2500	3500	85	110	0,4	120
10D911K (J)	550	745	910 (819-1001)	25	1500	2500	3500	93	130	0,4	110
10D102K (J)	625	825	1000 (900-1100)	25	1650	2500	3500	102	140	0,4	100
10D112K (J)	680	895	1100 (990-1210)	25	1815	2500	3500	115	155	0,4	90
