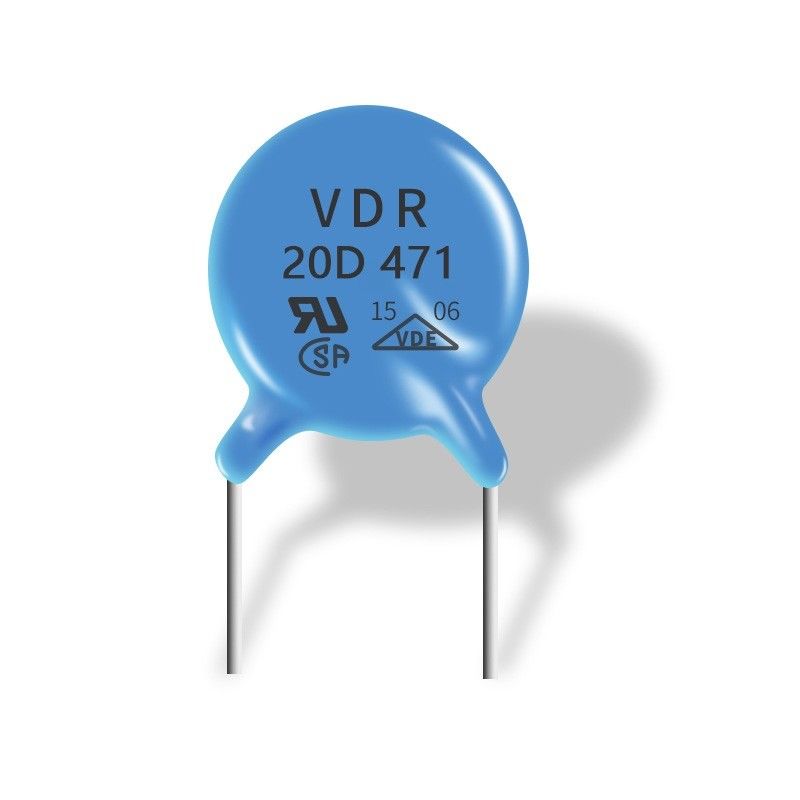

Forma del disco del varistor 20D471K de los MOVIMIENTOS del OEM para las líneas de señales de baja fricción

Varistor del OEM 20D 471k capaz de soportar alto impacto de la sobretensión

El varistor es el voltaje más ampliamente utilizado que limita el dispositivo. Los varistores incluyen los varistores del carburo de silicio y cubren con cinc los varistores del óxido.
El varistor del óxido de cinc (ZnO) es de uso general, él se basa principalmente en el óxido de cinc como materia prima, añadiendo una variedad de óxidos metálicos del rastro, moldeado mezclado, se sinteriza y está montado como dispositivo de protección de la sobretensión, su resina de epoxy del paquete externo (los pigmentos se pueden añadir).
Es equivalente a un resistor variable, que está conectado paralelamente en el circuito. Cuando el circuito está en uso normal, la impedancia del varistor está muy arriba, y la corriente de la salida es muy pequeña, que se puede mirar como circuito abierto y no tiene casi ningún efecto sobre el circuito. Pero cuando vienen los picos de voltaje muy altos, el valor de la resistencia de los descensos del varistor inmediatamente (su valor de la resistencia se puede cambiar de nivel de MΩ (megohmio) al nivel del mΩ (miliohmio)), de modo que pueda atravesar una corriente grande, mientras que afiance la sobretensión con abrazadera a cierto valor. Puesto que la oleada soporta la capacidad de un varistor depende de su tamaño físico, él es posible obtener diversos valores de la sobretensión.
Características de varistores
(1) ventajas: la gama del voltaje es muy ancha, de varios voltios a varios miles de voltios, la sobretensión puede ser de diez a varios miles de amperios, la velocidad de la respuesta es rápida, no hay polaridad, el ningún andar sin embragar, y la corriente máxima soporta capacidad es grande. precio bajo.
(2) desventajas: El voltaje de fijación con abrazadera es relativamente alto, que puede alcanzar generalmente 2 a 3 veces el voltaje de trabajo. Además, presión
La corriente de la salida de los aumentos del varistor con el aumento del número de impactos de la oleada. El tiempo de respuesta es más largo y la capacitancia parásita es más grande.
(3) ocasiones aplicables: Líneas eléctricas de DC, líneas de señales de baja fricción, o utilizado en serie con los tubos de descarga de gas para las líneas eléctricas de la CA.

Especificaciones:



Número de parte	VAC (V)	VDC (V)	V1mA (V)	IP (A)	Vc (V)	Yo estándar (A)	Yo (A) alta oleada	Estándar (J)	(J) alta oleada	Poder clasificado (W)	C@1KHz (PF)
10D180K (J)	11	14	18 (15-21.6)	5	36	500	1000	2,1	3,0	0,05	5600
10D220K (J)	14	18	22 (19.5-26)	5	43	500	1000	2,5	5,0	0,05	4500
10D270K (J)	17	22	27 (14-31)	5	53	500	1000	3,0	6,0	0,05	3700
10D330K (J)	20	26	33 (29.5-36.5)	5	65	500	1000	4,0	7,0	0,05	3000
10D390K (J)	25	31	39 (35-43)	5	77	500	1000	4,6	9,0	0,05	2400
10D470K (J)	30	38	47 (42-52)	5	93	500	1000	5,5	11	0,05	2100
10D560K (J)	35	45	56 (50-62)	5	110	500	1000	7,0	13	0,05	1800
10D680K (J)	40	56	68 (61-75)	5	135	500	1000	8,2	15	0,05	1500
10D820K (J)	50	65	82 (74-90)	25	135	2500	3500	12	17	0,4	1200
10D101K (J)	60	85	100 (90-110)	25	165	2500	3500	15	18	0,4	1000
10D121K (J)	75	100	120 (108-132)	25	200	2500	3500	18	21	0,4	830
10D151K (J)	95	125	150 (135-165)	25	250	2500	3500	22	25	0,4	670
10D181K (J)	115	150	180 (162-198)	25	300	2500	3500	27	30	0,4	560
10D201K (J)	130	170	200 (180-220)	25	340	2500	3500	30	35	0,4	500
10D221K (J)	140	180	220 (198-242)	25	360	2500	3500	32	39	0,4	450
10D241K (J)	150	200	240 (216-264)	25	395	2500	3500	35	42	0,4	420
10D271K (J)	175	225	270 (243-297)	25	455	2500	3500	37	49	0,4	370
10D301K (J)	190	250	300 (270-330)	25	500	2500	3500	40	54	0,4	330
10D331K (J)	210	275	330 (297-363)	25	550	2500	3500	43	58	0,4	300
10D361K (J)	230	300	360 (324-396)	25	595	2500	3500	47	65	0,4	280
10D391K (J)	250	320	390 (351-429)	25	650	2500	3500	60	70	0,4	260
10D431K (J)	275	350	430 (387-473)	25	710	2500	3500	65	80	0,4	230
10D471K (J)	300	385	470 (423-517)	25	775	2500	3500	67	85	0,4	210
10D511K (J)	320	415	510 (459-561)	25	845	2500	3500	69	90	0,4	200
10D561K (J)	350	460	560 (504-616)	25	925	2500	3500	70	92	0,4	180
10D621K (J)	385	505	620 (558-682)	25	1025	2500	3500	72	95	0,4	160
10D681K (J)	420	560	680 (612-748)	25	1120	2500	3500	75	98	0,4	150
10D751K (J)	460	615	750 (675-825)	25	1240	2500	3500	77	100	0,4	130
10D781K (J)	485	640	780 (702-858)	25	1290	2500	3500	80	105	0,4	130
10D821K (J)	510	670	820 (738-902)	25	1355	2500	3500	85	110	0,4	120
10D911K (J)	550	745	910 (819-1001)	25	1500	2500	3500	93	130	0,4	110
10D102K (J)	625	825	1000 (900-1100)	25	1650	2500	3500	102	140	0,4	100
10D112K (J)	680	895	1100 (990-1210)	25	1815	2500	3500	115	155	0,4	90
