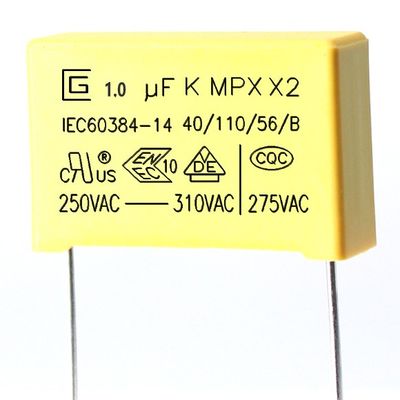

condensador 1.0Uf de la seguridad de 105K X2 con las propiedades ignífugas excelentes P22.5MM

Ampliación de imagen : condensador 1.0Uf de la seguridad de 105K X2 con las propiedades ignífugas excelentes P22.5MM

Datos del producto:

Lugar de origen:	dong guan
Nombre de la marca:	CG
Certificación:	VDE，CQC
Número de modelo:	X2-105K-275VAC-E41

Pago y Envío Términos:

Cantidad de orden mínima:	10000 pedazos
Precio:	Discuss
Detalles de empaquetado:	200 unidades/bolsa, tamaño de la caja: 45 cm x 31 cm x 34 cm, caja interior: 29,2 cm x 21 cm x 31,3
Tiempo de entrega:	15-21 días del trabajo
Condiciones de pago:	T/T
Capacidad de la fuente:	100000000 Piezas

Contacto

condensador 1.0Uf de la seguridad de 105K X2 con las propiedades ignífugas excelentes P22.5MM

descripción

Fetures:	Excelentes propiedades retardantes de llama	Capacitancia:	1.0uf
Voltaje clasificado:	250-310V	Temperatura de funcionamiento:	-40℃~+110℃
Uso:	Electrodomésticos, fuente de alimentación, amperímetro	Medios disponible:	Ficha técnica, foto
Resaltar:	Uno mismo que cura el condensador de la seguridad X2 , Condensador de la seguridad de P22.5MM X2 , 1.0Uf metalizó el condensador de la película del polipropileno

Propiedades ignífugas excelentes del condensador de seguridad debido 1.0uf 105K 275VAC X2 de la larga vida

Condensador de seguridad X2.pdf

Condensador X ---- condensador de película de polipropileno metalizado;por lo general, los condensadores X utilizan principalmente condensadores de película de poliéster con una resistencia a la corriente de ondulación relativamente grande.Este tipo de condensador es de gran tamaño, pero permite grandes corrientes de carga y descarga instantáneas, y su resistencia interna es correspondientemente pequeña.El condensador x adopta un empaque de plástico OPP (procesamiento de bobinado de material de polipropileno metalizado) de alto voltaje con un exterior cuadrado y un interior redondo.El material opp no solo tiene un mejor rendimiento eléctrico, sino que también puede reducir efectivamente la influencia de los pulsos de alta frecuencia cuando se conecta en paralelo con la entrada de la fuente de alimentación.El impacto de la fuente de alimentación.

Calificación

1. Logotipo de CIGU:
2. Capacitancia:(104K ,0.1μF)
3. Tolerancia de capacitancia:(K)±10%
4. Voltaje nominal: 250,275,300,305,310 V CA 5. Clase de producto: X2
6. Tipo de producto: MPX
7. Categoría climática: 40/110/56
8. Clase de inflamabilidad pasiva: B
9. Marca de aprobación de China: CQC
10. Marca de aprobación de Alemania: VDE
11. Marca de aprobación ENEC: ENEC
12. Marca de aprobación estadounidense: CUL
13. Estándar de aprobación: IEC60384-14

Introducción de productos

MPX están enrollados con dieléctrico de película de polipropileno metalizado, construcción no inductiva, cables de alambre de cobre estañado y revestimiento de resina epoxi retardante de llama.Tienen excelentes características de autorreparación y buen retardante de llama según UL 94-V0

Tipo de aplicación

Los productos se utilizarían ampliamente para supresores de interferencias y aplicaciones de capacitores en toda la línea. Adecuados para usarse en situaciones en las que la falla del capacitor no generará peligro de descarga eléctrica.

Características

1 Construcción sin inducción

2 Alta resistencia a la humedad

3 propiedad de autocuración

4 Tipo retardante de llama (cumplimiento con UL 94V-0)

5 Pérdida muy pequeña

6 Excelentes características de frecuencia y temperatura

7 Alta resistencia de aislamiento

Especificaciones (CEI 60384-14)

Distancia de fuga y espacio libre eléctrico

Rango de voltaje

distancia de fuga

Separación eléctrica

250VAC＜

UR≤440VAC

>4,0 mm

>3,0 mm

130VAC＜

UR≤250VAC

>3,0 mm

>2,5 mm

Elementos de prueba	Requisitos de desempeño	Condiciones de prueba
Capacidad	Dentro de la tolerancia especificada	1 KHz, 1 Vrms máx.a 25℃
Factor de disipación	0,001 (0,1%) Máx.	1 KHz, 1 Vrms máx.a 25℃
Prueba de voltaje	No habrá anormalidad	Entre terminales 4.3UR (Vdc) Test de 60seg.
Prueba de voltaje	No habrá anormalidad	Entre terminal y envolvente UR×200％+1500Vac, 60seg.
Resistencia de aislamiento	CR ≤ 0,33 μF IR ≥ 15 000 MΩ CR >0,33 μF IR ≥ 6000 s	100±15 V CC, 60 s / 25 ℃
Robustez de las terminaciones	Sin rotura de cables y sin daños en el condensador.	Resistencia a la tensión de la fuerza de carga terminal: 1,0 kg Tiempo de espera: 10 ± 1 seg
Robustez de las terminaciones	Sin rotura de cables y sin daños en el condensador.	Resistencia a la flexión de la fuerza de carga terminal: 0,5 kg Tiempo de plegado: 4 x 90 ﾟ
Resistencia al calor de soldadura	(1) Apariencia: Sin daños visibles (2) △C/C : ≤ ±5% del valor inicial	Temperatura de soldadura: 260±5℃ Tiempo de soldadura: 5±0.5seg
soldabilidad	95% de la superficie estañada	Temperatura de soldadura: 260±5℃ Tiempo de soldadura: 2±0.5seg
Cambio rápido de temperatura	Los capacitores deberán ser examinados visualmente y no deberán haber daños visibles.	Temperatura de categoría inferior: -40 ℃ Temperatura de categoría superior: 110 ℃ Número de ciclos: 5 Duración t1 = 30 min
Vibración	Los condensadores se examinarán visualmente y no habrá daños visibles.	Rango de frecuencia: 10~55Hz Curso: X,Y,Z (eje) 2h/eje (6h en total) Amplitud de desplazamiento: 0,75 mm

Elementos de prueba	Requisitos de desempeño	Condiciones de prueba
Secuencia climática	(1) Apariencia: Sin daños visibles (2) △C/C : ≤ ±5% del valor inicial (3) DF ( tanδ ) : ≤ 0,008 de valor aumentado (4) IR : ≥ 50% de los límites aplicables (5) Prueba de voltaje: Normal	Calor seco Temperatura superior: 110 ℃ Duración Inferior: 16Hrs
Secuencia climática		Frío Temperatura: -40 ℃ Duración: 2Hrs
Estado estacionario de calor húmedo	(1) Apariencia: Sin daños visibles (2) △C/C : ≤ ±5% del valor inicial (3) DF ( tanδ ) : ≤ 0,008 de valor aumentado (4) IR : ≥ 50% de los límites aplicables (5) Prueba de voltaje: Normal	+40°C y 93% HR, 56 días
Carga y descarga	(1) Apariencia: Sin daños visibles (2) △C/C : ≤ ±10% del valor inicial (3) DF ( tanδ ) : ≤ 0,008 de valor aumentado (4) IR : ≥ 50% de los límites aplicables	Tensión de prueba: √2 x URVAC 50 Hz Carga y descarga: 0,5 seg/hora Repetido por 10000 ciclos
Resistencia	(1) Apariencia: Sin daños visibles (2) △C/C : ≤ ±10% del valor inicial (3) DF ( tanδ ) : ≤ 0,008 de valor aumentado (4) IR : ≥ 50% de los límites aplicables	1,25 x UR VAC 50 Hz, una vez cada hora aumentar a 1.000 V CA durante 0,1 segundos, 1.000 horas a temperatura nominal superior

Condiciones de almacenaje

1 Debe tenerse en cuenta que la soldabilidad de los terminales puede deteriorarse cuando se almacenan apenas en una atmósfera durante largos períodos.
2 No debe ubicarse en temperaturas particularmente altas y alta humedad, debe someterse a las siguientes condiciones (mantenerse en el paquete original)
Temperatura: 35 MAX Humedad relativa: 60% MAX
3 Período de almacenamiento: Pérdida: 12 meses máx. (a partir de la fecha de fabricación marcada en la etiqueta de la bolsa del paquete)

Artículo	Requisito de característica					Método de prueba y condición
Categoría climática	40/110/56
Clase de inflamabilidad pasiva	B
Temperatura de funcionamiento	-40~+110
Rango de capacitancia	0,0022 μF~2,2 μF
Tolerancia de capacitancia	±10%(K),±20%(M)					1 KHz, 1,0 Vrms, 25
Voltaje nominal	250 V CA/275 V CA/300 V CA/305 V CA/310 V CA
Factor de disipación	1KHz<0.10%					IR≥6000s
Resistencia de aislamiento	C≤0.33μF		C>0,33 μF			UR>100 V, 100 V CC,
	IR≥15000MΩ		IR≥6000s			60S, 20
Tensión soportada entre terminales	Sin averías permanentes ni descargas disruptivas					4.3UR(cc) 60s 25Corte de corriente 10mA
Tensión soportada entre terminales y carcasa	Sin averías permanentes ni descargas disruptivas					2UR+1500V(ca) 60s 25 ≥2000V(ca) 25
MÁX.Tiempo de subida del pulso (dv/dt)	Espaciado de plomo
	7,5 mm 600 V/μs	10 mm		15 mm	22,5 mm		27,5 mm	37,5 mm 100 V/μs

Requisito ambiental

1 Cumplimiento del requisito de RoHS.
2 Cumplimiento del requisito de REACH.
3 Sin halógeno (según se requiera).
4 Consulte el archivo adjunto 2 para ver las copias de prueba de Rohs y Reach realizadas por un tercero

Control de calidad

condensador 1.0Uf de la seguridad de 105K X2 con las propiedades ignífugas excelentes P22.5MM 0

Estructura del producto
