0,22 uF ignífugo de 224k del condensador 275VAC de resistencia de la humedad alta

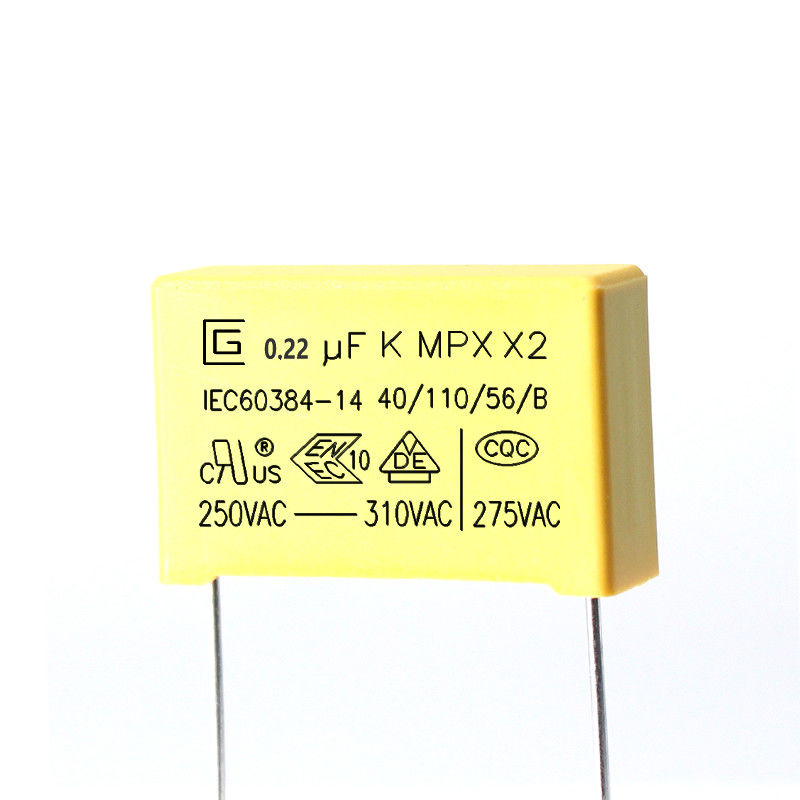

Ampliación de imagen : 0,22 uF ignífugo de 224k del condensador 275VAC de resistencia de la humedad alta

Datos del producto:

Lugar de origen:	dong guan
Nombre de la marca:	CG
Certificación:	VDE，CQC
Número de modelo:	X2-224K-275VAC-E21

Pago y Envío Términos:

Cantidad de orden mínima:	10000 piezas
Precio:	Discuss
Detalles de empaquetado:	200 unidades/bolsa, tamaño de la caja: 45 cm x 31 cm x 34 cm, caja interior: 29,2 cm x 21 cm x 31,3
Tiempo de entrega:	15-21 días laborales
Condiciones de pago:	T/T
Capacidad de la fuente:	100000000 Piezas

Contacto

0,22 uF ignífugo de 224k del condensador 275VAC de resistencia de la humedad alta

descripción

Características:	Alta resistencia a la humedad	Capacidad::	0.22uf
Voltaje nominal::	250-310V	Temperatura de funcionamiento:	-40℃~+110℃
Uso::	Fuente de alimentación	Medios disponibles:	hoja de datos, Foto
Resaltar:	condensador 224k , Condensador 275VAC de 0

Retardante de llama Tipo 0.22uf 224K 275VAC X2 Condensador de seguridad Alta resistencia a la humedad

Condensador de seguridad X2.pdf

Estándares de referencia

GB-T2693-2001 (IDT IEC 60384-1-2008) Condensadores fijos para uso en equipos electrónicos - Parte 1: Especificación genérica
GB-T14472-1988 Condensadores fijos para uso en equipos electrónicos – Parte 16: Especificación seccional: Condensador de CC de película de polipropileno metalizado fijo

IEC-60384-14-2005 Condensadores fijos para uso en equipos electrónicos – Parte 16: Especificación seccional: Condensador CC de película de polipropileno metalizado fijo
GB-T 2828.1-2003 Procedimientos de muestreo para inspección por atributos—Parte 1: Esquemas de muestreo indexados por límite de calidad de aceptación (AQL) para inspección lote por lote (ISO 2859-1:1999, IDT)

Calificación

1. Logotipo de CIGU:
2. Capacitancia:(104K ,0.1μF)
3. Tolerancia de capacitancia:(K)±10%
4. Voltaje nominal: 250,275,300,305,310 V CA 5. Clase de producto: X2
6. Tipo de producto: MPX
7. Categoría climática: 40/110/56
8. Clase de inflamabilidad pasiva: B
9. Marca de aprobación de China: CQC
10. Marca de aprobación de Alemania: VDE
11. Marca de aprobación ENEC: ENEC

Introducción de productos

MPX están enrollados con dieléctrico de película de polipropileno metalizado, construcción no inductiva, cables de alambre de cobre estañado y revestimiento de resina epoxi retardante de llama.Tienen excelentes características de autorreparación y buen retardante de llama según UL 94-V0

Tipo de aplicación

Los productos se usarían ampliamente para supresores de interferencias y aplicaciones de capacitores en línea. Adecuados para usarse en situaciones donde la falla del capacitor no conducirá al peligro de descarga eléctrica.

Características

1 Construcción sin inducción

2 Alta resistencia a la humedad

3 propiedad de autocuración

4 Tipo retardante de llama (cumplimiento con UL 94V-0)

5 Pérdida muy pequeña

6 Excelentes características de frecuencia y temperatura

7 Alta resistencia de aislamiento

Especificaciones (CEI 60384-14)

Elementos de prueba	Requisitos de desempeño	Condiciones de prueba
Capacidad	Dentro de la tolerancia especificada	1 KHz, 1 Vrms máx.a 25℃
Factor de disipación	0,001 (0,1%) Máx.	1 KHz, 1 Vrms máx.a 25℃
Prueba de voltaje	No habrá anormalidad	Entre terminales 4.3UR (Vdc) Test de 60seg.
Prueba de voltaje	No habrá anormalidad	Entre terminal y envolvente UR×200％+1500Vac, 60seg.
Resistencia de aislamiento	CR ≤ 0,33 μF IR ≥ 15 000 MΩ CR >0,33 μF IR ≥ 6000 s	100±15 V CC, 60 s / 25 ℃
Robustez de las terminaciones	Sin rotura de cables y sin daños en el condensador.	Resistencia a la tensión de la fuerza de carga terminal: 1,0 kg Tiempo de espera: 10 ± 1 seg
Robustez de las terminaciones	Sin rotura de cables y sin daños en el condensador.	Resistencia a la flexión de la fuerza de carga terminal: 0,5 kg Tiempo de plegado: 4 x 90 ﾟ
Resistencia al calor de soldadura	(1) Apariencia: Sin daños visibles (2) △C/C : ≤ ±5% del valor inicial	Temperatura de soldadura: 260±5℃ Tiempo de soldadura: 5±0.5seg
soldabilidad	95% de la superficie estañada	Temperatura de soldadura: 260±5℃ Tiempo de soldadura: 2±0.5seg
Cambio rápido de temperatura	Los capacitores deberán ser examinados visualmente y no deberán haber daños visibles.	Temperatura de categoría inferior: -40 ℃ Temperatura de categoría superior: 110 ℃ Número de ciclos: 5 Duración t1 = 30 min
Vibración	Los condensadores se examinarán visualmente y no habrá daños visibles.	Rango de frecuencia: 10~55Hz Curso: X,Y,Z (eje) 2h/eje (6h en total) Amplitud de desplazamiento: 0,75 mm

Elementos de prueba	Requisitos de desempeño	Condiciones de prueba
Secuencia climática	(1) Apariencia: Sin daños visibles (2) △C/C : ≤ ±5% del valor inicial (3) DF ( tanδ ) : ≤ 0,008 de valor aumentado (4) IR : ≥ 50% de los límites aplicables (5) Prueba de voltaje: Normal	Calor seco Temperatura superior: 110 ℃ Duración Inferior: 16Hrs
Secuencia climática		Frío Temperatura: -40 ℃ Duración: 2Hrs
Estado estacionario de calor húmedo	(1) Apariencia: Sin daños visibles (2) △C/C : ≤ ±5% del valor inicial (3) DF ( tanδ ) : ≤ 0,008 de valor aumentado (4) IR : ≥ 50% de los límites aplicables (5) Prueba de voltaje: Normal	+40°C y 93% HR, 56 días
Carga y descarga	(1) Apariencia: Sin daños visibles (2) △C/C : ≤ ±10% del valor inicial (3) DF ( tanδ ) : ≤ 0,008 de valor aumentado (4) IR : ≥ 50% de los límites aplicables	Tensión de prueba: √2 x URVAC 50 Hz Carga y descarga: 0,5 seg/hora Repetido por 10000 ciclos
Aguante	(1) Apariencia: Sin daños visibles (2) △C/C : ≤ ±10% del valor inicial (3) DF ( tanδ ) : ≤ 0,008 de valor aumentado (4) IR : ≥ 50% de los límites aplicables	1,25 x UR VAC 50 Hz, una vez cada hora aumentar a 1.000 V CA durante 0,1 segundos, 1.000 horas a temperatura nominal superior

Condiciones de almacenaje

1 Debe tenerse en cuenta que la soldabilidad de los terminales puede deteriorarse cuando se almacenan apenas en una atmósfera durante largos períodos.
2 No debe ubicarse en temperaturas particularmente altas y alta humedad, debe someterse a las siguientes condiciones (mantenerse en el paquete original)
Temperatura: 35 MAX Humedad relativa: 60% MAX
3 Período de almacenamiento: Pérdida: 12 meses máx. (a partir de la fecha de fabricación marcada en la etiqueta de la bolsa del paquete)

Artículo	Requisito de característica					Método de prueba y condición
Categoría climática	40/110/56
Clase de inflamabilidad pasiva	B
Temperatura de funcionamiento	-40~+110
Rango de capacitancia	0,0022 μF~2,2 μF
Tolerancia de capacitancia	±10%(K),±20%(M)					1 KHz, 1,0 Vrms, 25
Voltaje nominal	250 V CA/275 V CA/300 V CA/305 V CA/310 V CA
Factor de disipación	1KHz<0.10%					IR≥6000s
Resistencia de aislamiento	C≤0.33μF		C>0,33 μF			UR>100 V, 100 V CC,
	IR≥15000MΩ		IR≥6000s			60S, 20
Tensión soportada entre terminales	Sin averías permanentes ni descargas disruptivas					4.3UR(cc) 60s 25Corte de corriente 10mA
Tensión soportada entre terminales y carcasa	Sin averías permanentes ni descargas disruptivas					2UR+1500V(ca) 60s 25 ≥2000V(ca) 25
MÁX.Tiempo de subida del pulso (dv/dt)	Espaciado de plomo
	7,5 mm 600 V/μs	10 mm		15 mm	22,5 mm		27,5 mm	37,5 mm 100 V/μs

Requisito ambiental

1 Cumplimiento del requisito de RoHS.
2 Cumplimiento del requisito de REACH.
3 Sin halógeno (según se requiera).
4 Consulte el archivo adjunto 2 para ver las copias de prueba de Rohs y Reach realizadas por un tercero

Control de calidad

0,22 uF ignífugo de 224k del condensador 275VAC de resistencia de la humedad alta 0
