Datos del producto:
|
| Características: | Excelentes propiedades retardantes de llama | Capacidad:: | 1.0uf |
|---|---|---|---|
| Voltaje nominal:: | 250-310V | Temperatura de funcionamiento: | -40℃~+110℃ |
| Uso:: | Electrodomésticos, fuente de alimentación, amperímetro | Medios disponibles: | hoja de datos, Foto |
| Resaltar: | condensador de la seguridad de 105K X2,Condensador de la seguridad X2 1,0 uF |
||

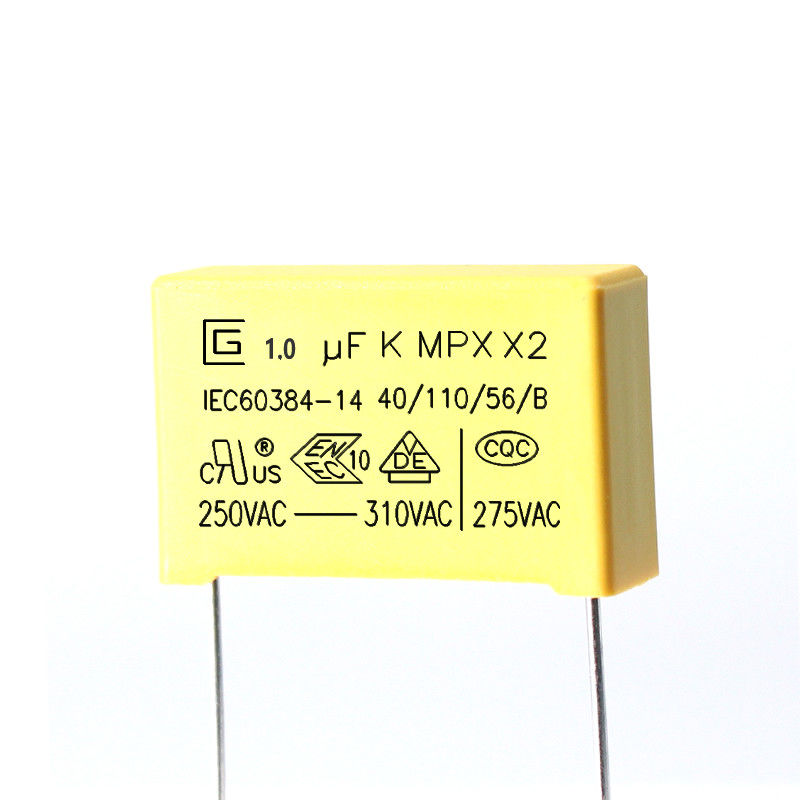

Propiedades ignífugas excelentes del condensador de seguridad debido 1.0uf 105K 275VAC X2 de la larga vida
Condensador de seguridad X2.pdf
Condensador X --- condensador de película de polipropileno metalizado;por lo general, el condensador X está hecho principalmente de un condensador de película de poliéster con una resistencia a la corriente de ondulación relativamente grande.Este tipo de capacitor tiene un gran volumen, pero permite una gran corriente para carga y descarga instantáneas, y su resistencia interna es correspondientemente pequeña.El condensador X adopta el cuadrado exterior y el OPP interior de alto voltaje (procesamiento de bobinado de material de polipropileno metalizado) en envases de plástico.El material OPP no solo tiene un mejor rendimiento eléctrico, sino que también puede reducir efectivamente el impacto de los pulsos de alta frecuencia cuando se conecta en paralelo con el extremo de entrada de la fuente de alimentación.Efectos de poder.
Calificación
1. Logotipo de CIGU:
2. Capacitancia:(104K ,0.1μF)
3. Tolerancia de capacitancia:(K)±10%
4. Voltaje nominal: 250,275,300,305,310 V CA 5. Clase de producto: X2
6. Tipo de producto: MPX
7. Categoría climática: 40/110/56
8. Clase de inflamabilidad pasiva: B
9. Marca de aprobación de China: CQC
10. Marca de aprobación de Alemania: VDE
11. Marca de aprobación ENEC: ENEC
12. Marca de aprobación estadounidense: CUL
13. Estándar de aprobación: IEC60384-14
Introducción de productos
MPX están enrollados con dieléctrico de película de polipropileno metalizado, construcción no inductiva, cables de alambre de cobre estañado y revestimiento de resina epoxi retardante de llama.Tienen excelentes características de autorreparación y buen retardante de llama según UL 94-V0
Tipo de aplicación
Los productos se usarían ampliamente para supresores de interferencias y aplicaciones de capacitores en línea. Adecuados para usarse en situaciones donde la falla del capacitor no conducirá al peligro de descarga eléctrica.
Características
1 Construcción sin inducción
2 Alta resistencia a la humedad
3 propiedad de autocuración
4 Tipo retardante de llama (cumplimiento con UL 94V-0)
5 Pérdida muy pequeña
6 Excelentes características de frecuencia y temperatura
7 Alta resistencia de aislamiento
Especificaciones (CEI 60384-14)
| Elementos de prueba | Requisitos de desempeño | Condiciones de prueba |
| Capacidad | Dentro de la tolerancia especificada | 1 KHz, 1 Vrms máx.a 25℃ |
| Factor de disipación | 0,001 (0,1%) Máx. | 1 KHz, 1 Vrms máx.a 25℃ |
| Prueba de voltaje | No habrá anormalidad | Entre terminales 4.3UR (Vdc) Test de 60seg. |
| Entre terminal y envolvente UR×200％+1500Vac, 60seg. | ||
| Resistencia de aislamiento | CR ≤ 0,33 μF IR ≥ 15 000 MΩ CR >0,33 μF IR ≥ 6000 s | 100±15 V CC, 60 s / 25 ℃ |
| Robustez de las terminaciones | Sin rotura de cables y sin daños en el condensador. |
Resistencia a la tensión de la fuerza de carga terminal: 1,0 kg Tiempo de espera: 10 ± 1 seg |
|
Resistencia a la flexión de la fuerza de carga terminal: 0,5 kg Tiempo de plegado: 4 x 90 ﾟ |
||
| Resistencia al calor de soldadura |
(1) Apariencia: Sin daños visibles (2) △C/C : ≤ ±5% del valor inicial |
Temperatura de soldadura: 260±5℃ Tiempo de soldadura: 5±0.5seg |
| soldabilidad | 95% de la superficie estañada |
Temperatura de soldadura: 260±5℃ Tiempo de soldadura: 2±0.5seg |
| Cambio rápido de temperatura | Los capacitores deberán ser examinados visualmente y no deberán haber daños visibles. |
Temperatura de categoría inferior: -40 ℃ Temperatura de categoría superior: 110 ℃ Número de ciclos: 5 Duración t1 = 30 min |
| Vibración | Los condensadores se examinarán visualmente y no habrá daños visibles. |
Rango de frecuencia: 10~55Hz Curso: X,Y,Z (eje) 2h/eje (6h en total) Amplitud de desplazamiento: 0,75 mm |
| Elementos de prueba | Requisitos de desempeño | Condiciones de prueba |
| Secuencia climática |
(1) Apariencia: Sin daños visibles (2) △C/C : ≤ ±5% del valor inicial (3) DF ( tanδ ) : ≤ 0,008 de valor aumentado (4) IR : ≥ 50% de los límites aplicables (5) Prueba de voltaje: Normal |
Calor seco Temperatura superior: 110 ℃ Duración Inferior: 16Hrs |
|
Frío Temperatura: -40 ℃ Duración: 2Hrs |
||
| Estado estacionario de calor húmedo |
(1) Apariencia: Sin daños visibles (2) △C/C : ≤ ±5% del valor inicial (3) DF ( tanδ ) : ≤ 0,008 de valor aumentado (4) IR : ≥ 50% de los límites aplicables (5) Prueba de voltaje: Normal |
+40°C y 93% HR, 56 días |
| Carga y descarga |
(1) Apariencia: Sin daños visibles (2) △C/C : ≤ ±10% del valor inicial (3) DF ( tanδ ) : ≤ 0,008 de valor aumentado (4) IR : ≥ 50% de los límites aplicables |
Tensión de prueba: √2 x URVAC 50 Hz Carga y descarga: 0,5 seg/hora Repetido por 10000 ciclos |
| Aguante |
(1) Apariencia: Sin daños visibles (2) △C/C : ≤ ±10% del valor inicial (3) DF ( tanδ ) : ≤ 0,008 de valor aumentado (4) IR : ≥ 50% de los límites aplicables |
1,25 x UR VAC 50 Hz, una vez cada hora aumentar a 1.000 V CA durante 0,1 segundos, 1.000 horas a temperatura nominal superior |
Condiciones de almacenaje
1 Debe tenerse en cuenta que la soldabilidad de los terminales puede deteriorarse cuando se almacenan apenas en una atmósfera durante largos períodos.
2 No debe ubicarse en temperaturas particularmente altas y alta humedad, debe someterse a las siguientes condiciones (mantenerse en el paquete original)
Temperatura: 35 MAX Humedad relativa: 60% MAX
3 Período de almacenamiento: Pérdida: 12 meses máx. (a partir de la fecha de fabricación marcada en la etiqueta de la bolsa del paquete)
|
Artículo |
Requisito de característica |
Método de prueba y condición |
||||||
|
Categoría climática |
40/110/56 |
|||||||
|
Clase de inflamabilidad pasiva |
B |
|||||||
|
Temperatura de funcionamiento |
-40~+110 |
|||||||
|
Rango de capacitancia |
0,0022 μF~2,2 μF |
|||||||
|
Tolerancia de capacitancia |
±10%(K),±20%(M) |
1 KHz, 1,0 Vrms, 25 |
||||||
|
Voltaje nominal |
250 V CA/275 V CA/300 V CA/305 V CA/310 V CA |
|||||||
|
Factor de disipación |
1KHz<0.10% |
IR≥6000s |
||||||
|
Resistencia de aislamiento |
C≤0.33μF |
C>0,33 μF |
UR>100 V, 100 V CC, |
|||||
|
IR≥15000MΩ |
IR≥6000s |
60S, 20 |
||||||
|
Tensión soportada entre terminales |
Sin averías permanentes ni descargas disruptivas |
4.3UR(cc) 60s 25Corte de corriente 10mA |
||||||
|
Tensión soportada entre terminales y carcasa |
Sin averías permanentes ni descargas disruptivas |
2UR+1500V(ca) 60s 25 ≥2000V(ca) 25 |
||||||
|
MÁX.Tiempo de subida del pulso (dv/dt) |
Espaciado de plomo |
|||||||
|
7,5 mm 600 V/μs |
10 mm |
15 mm |
22,5 mm |
27,5 mm |
37,5 mm 100 V/μs |
|||
Requisito ambiental
1 Cumplimiento del requisito de RoHS.
2 Cumplimiento del requisito de REACH.
3 Sin halógeno (según se requiera).
4 Consulte el archivo adjunto 2 para ver las copias de prueba de Rohs y Reach realizadas por un tercero
Control de calidad
Estructura del producto
