Datos del producto:
|
| Característica: | Respuesta rápida a la sobretensión transitoria | Uso: | Componentes electrónicos |
|---|---|---|---|
| palabra clave: | Varistor de los MOVIMIENTOS | Temperatura de funcionamiento: | -40℃ ~ +125℃ |
| Material: | Óxido de cinc | Medios disponibles: | hoja de datos, Foto |
| Resaltar: | Varistor 10D561k del disco,varistor 10D561k |
||

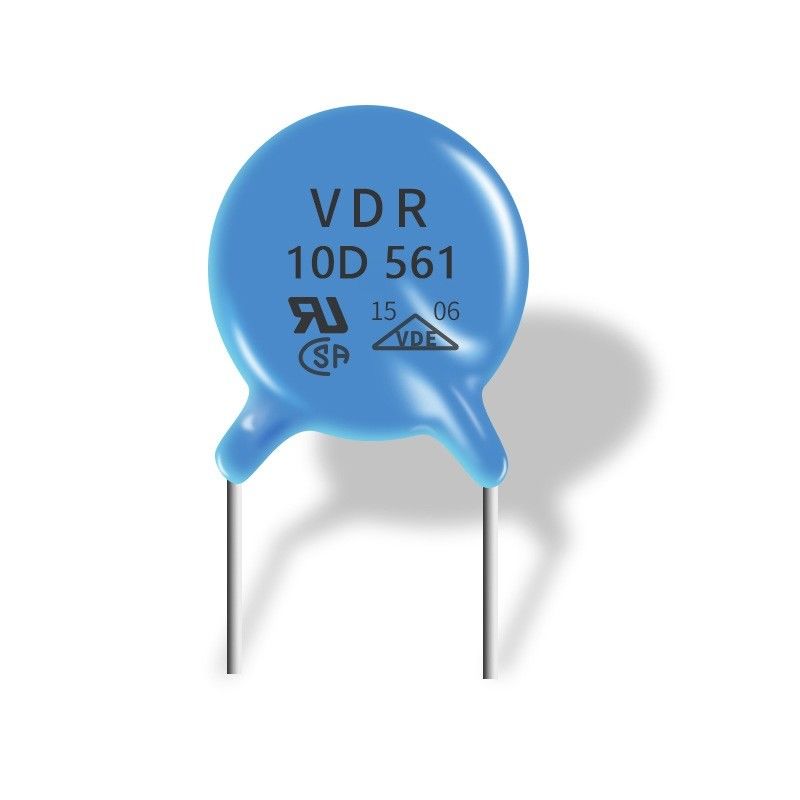

Ratio de fijación con abrazadera bajo rápido del varistor de la respuesta 10D 561k y no Seguir-en corriente
Los varistores son dispositivos de protección dominantes para el poder y los sistemas electrónicos, directamente determinando la seguridad y la confiabilidad de la operación de sistema. Este libro introduce sistemáticamente la investigación básica, el proceso de la preparación, la regulación del funcionamiento y el progreso del uso de varistores tales como óxido de cinc, incluyendo la conducción y análisis eléctrico de envejecimiento del mecanismo, de las características de la microestructura, de la prueba de la microestructura y de simulación de la microestructura, oxidación residual baja del voltaje de la alta pendiente el progreso de la investigación de la cerámica del varistor, el óxido de titanio, el óxido de la lata y la otra cerámica del varistor del sistema, etc., ha establecido la correlación entre las características microestructurales y las características macroscópicas de varistores
Características eléctricas
Los varistores siguen siendo no-conductores durante la operación normal. Como dispositivo del modo de la desviación, los varistores son de uso frecuente suprimir la línea oleadas del voltaje cuando sigue habiendo el voltaje a través de ellos bien debajo de su “afianzar voltaje con abrazadera”. Los varistores pueden fallar por dos razones.
Los fracasos catastróficos tienen ocurrida debido a las tentativas fracasadas de limitar las oleadas muy grandes causadas por acontecimientos tales como rayos, donde está muchos órdenes de magnitud la energía implicada más altos que el varistor puede dirigir. El flujo actual subsiguiente del impacto podía derretir, quemar o aún vaporizar el varistor. Este fugitivo termal es debido a la falta de uniformidad en los empalmes de los límites de grano individuales, llevando al fracaso de la trayectoria actual dominante bajo tensión termal cuando la energía en el pulso transitorio (midió generalmente en julios) es demasiado alta (es decir excede perceptiblemente el cociente de la fabricación de los “grados máximos absolutos”). El potencial para el fracaso catastrófico puede ser reducido sobrestimando o usando MOVs especialmente paralelamente seleccionado.
| Número de parte | Parte radial a través del varistor del agujero |
| Fabricante Package /Size | Ficha técnica del control como abajo |
| Embalaje | Embalaje a granel en bolso |
| Uso | Consumidor, médico, industrial |
| Situación común | Una gran cantidad de acción lista |
| Garantía de la calidad | ISO9001: 2008 365 días |
Especificaciones:
| Número de parte | VAC (V) | VDC (V) | V1mA (V) | IP (A) | Vc (V) | Yo estándar (A) | Yo (A) alta oleada | Estándar (J) | (J) alta oleada | Poder clasificado (W) | C@1KHz (PF) |
| 10D180K (J) | 11 | 14 | 18 (15-21.6) | 5 | 36 | 500 | 1000 | 2,1 | 3,0 | 0,05 | 5600 |
| 10D220K (J) | 14 | 18 | 22 (19.5-26) | 5 | 43 | 500 | 1000 | 2,5 | 5,0 | 0,05 | 4500 |
| 10D270K (J) | 17 | 22 | 27 (14-31) | 5 | 53 | 500 | 1000 | 3,0 | 6,0 | 0,05 | 3700 |
| 10D330K (J) | 20 | 26 | 33 (29.5-36.5) | 5 | 65 | 500 | 1000 | 4,0 | 7,0 | 0,05 | 3000 |
| 10D390K (J) | 25 | 31 | 39 (35-43) | 5 | 77 | 500 | 1000 | 4,6 | 9,0 | 0,05 | 2400 |
| 10D470K (J) | 30 | 38 | 47 (42-52) | 5 | 93 | 500 | 1000 | 5,5 | 11 | 0,05 | 2100 |
| 10D560K (J) | 35 | 45 | 56 (50-62) | 5 | 110 | 500 | 1000 | 7,0 | 13 | 0,05 | 1800 |
| 10D680K (J) | 40 | 56 | 68 (61-75) | 5 | 135 | 500 | 1000 | 8,2 | 15 | 0,05 | 1500 |
| 10D820K (J) | 50 | 65 | 82 (74-90) | 25 | 135 | 2500 | 3500 | 12 | 17 | 0,4 | 1200 |
| 10D101K (J) | 60 | 85 | 100 (90-110) | 25 | 165 | 2500 | 3500 | 15 | 18 | 0,4 | 1000 |
| 10D121K (J) | 75 | 100 | 120 (108-132) | 25 | 200 | 2500 | 3500 | 18 | 21 | 0,4 | 830 |
| 10D151K (J) | 95 | 125 | 150 (135-165) | 25 | 250 | 2500 | 3500 | 22 | 25 | 0,4 | 670 |
| 10D181K (J) | 115 | 150 | 180 (162-198) | 25 | 300 | 2500 | 3500 | 27 | 30 | 0,4 | 560 |
| 10D201K (J) | 130 | 170 | 200 (180-220) | 25 | 340 | 2500 | 3500 | 30 | 35 | 0,4 | 500 |
| 10D221K (J) | 140 | 180 | 220 (198-242) | 25 | 360 | 2500 | 3500 | 32 | 39 | 0,4 | 450 |
| 10D241K (J) | 150 | 200 | 240 (216-264) | 25 | 395 | 2500 | 3500 | 35 | 42 | 0,4 | 420 |
| 10D271K (J) | 175 | 225 | 270 (243-297) | 25 | 455 | 2500 | 3500 | 37 | 49 | 0,4 | 370 |
| 10D301K (J) | 190 | 250 | 300 (270-330) | 25 | 500 | 2500 | 3500 | 40 | 54 | 0,4 | 330 |
| 10D331K (J) | 210 | 275 | 330 (297-363) | 25 | 550 | 2500 | 3500 | 43 | 58 | 0,4 | 300 |
| 10D361K (J) | 230 | 300 | 360 (324-396) | 25 | 595 | 2500 | 3500 | 47 | 65 | 0,4 | 280 |
| 10D391K (J) | 250 | 320 | 390 (351-429) | 25 | 650 | 2500 | 3500 | 60 | 70 | 0,4 | 260 |
| 10D431K (J) | 275 | 350 | 430 (387-473) | 25 | 710 | 2500 | 3500 | 65 | 80 | 0,4 | 230 |
| 10D471K (J) | 300 | 385 | 470 (423-517) | 25 | 775 | 2500 | 3500 | 67 | 85 | 0,4 | 210 |
| 10D511K (J) | 320 | 415 | 510 (459-561) | 25 | 845 | 2500 | 3500 | 69 | 90 | 0,4 | 200 |
| 10D561K (J) | 350 | 460 | 560 (504-616) | 25 | 925 | 2500 | 3500 | 70 | 92 | 0,4 | 180 |
| 10D621K (J) | 385 | 505 | 620 (558-682) | 25 | 1025 | 2500 | 3500 | 72 | 95 | 0,4 | 160 |
| 10D681K (J) | 420 | 560 | 680 (612-748) | 25 | 1120 | 2500 | 3500 | 75 | 98 | 0,4 | 150 |
| 10D751K (J) | 460 | 615 | 750 (675-825) | 25 | 1240 | 2500 | 3500 | 77 | 100 | 0,4 | 130 |
| 10D781K (J) | 485 | 640 | 780 (702-858) | 25 | 1290 | 2500 | 3500 | 80 | 105 | 0,4 | 130 |
| 10D821K (J) | 510 | 670 | 820 (738-902) | 25 | 1355 | 2500 | 3500 | 85 | 110 | 0,4 | 120 |
| 10D911K (J) | 550 | 745 | 910 (819-1001) | 25 | 1500 | 2500 | 3500 | 93 | 130 | 0,4 | 110 |
| 10D102K (J) | 625 | 825 | 1000 (900-1100) | 25 | 1650 | 2500 | 3500 | 102 | 140 | 0,4 | 100 |
| 10D112K (J) | 680 | 895 | 1100 (990-1210) | 25 | 1815 | 2500 | 3500 | 115 | 155 | 0,4 | 90 |
