Datos del producto:
|
| Características: | Buenas propiedades de autocuración. | Capacidad:: | 1.2uf |
|---|---|---|---|
| Voltaje nominal:: | 250-310V | Material: | Película de polipropileno metalizado |
| Uso: | Fines generales | palabra clave: | Condensador de seguridad X2 |
| Resaltar: | Condensador de 1,5 uF,condensador 155k 1 |
||

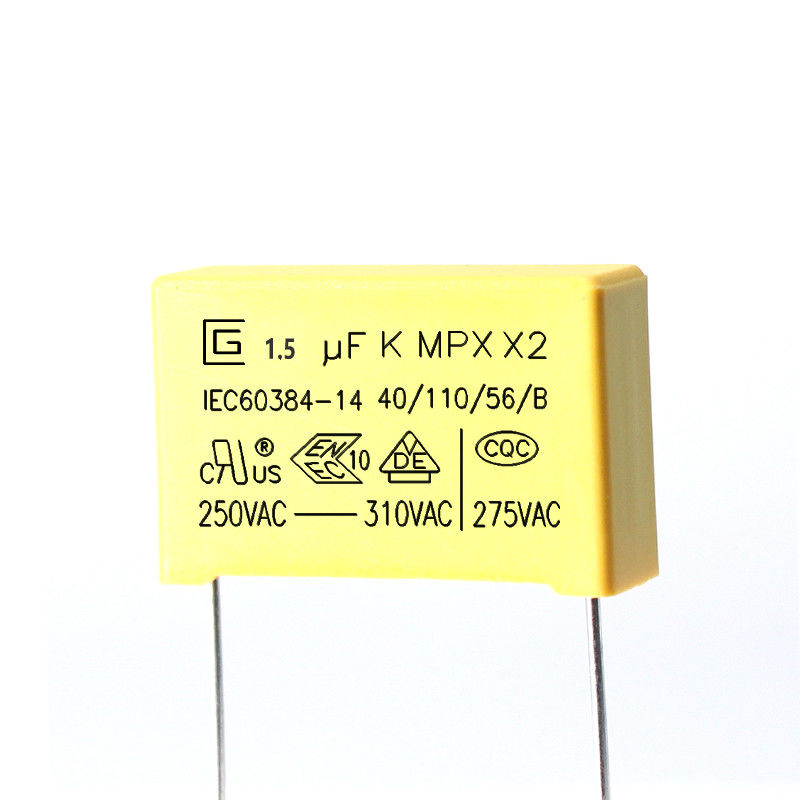

Película de polipropileno metalizado 1.5uf 155K 125VAC X2 Condensador de seguridad Buenas propiedades de autorreparación
Los capacitores Safety X2 son un tipo de capacitores de seguridad.Los condensadores de seguridad se utilizan en tales ocasiones, es decir, después de que el condensador falla, no causará una descarga eléctrica y no pondrá en peligro la seguridad personal.
1. La estructura principal del condensador de seguridad X2.
Está hecho de bobinado de estructura no inductiva de película de polipropileno metalizado, utilizando alambre de acero revestido de cobre estañado, carcasa de plástico y paquete de resina epoxi retardante de llama.
La película de polipropileno se utiliza como dieléctrico y la capa de metal de zinc-aluminio en la superficie se evapora al vacío como electrodo.Se fabrica mediante bobinado y otros procesos.El exterior está empacado con una carcasa de plástico ignífugo (PBT) y encapsulado con resina epoxi.El diseño de apariencia es compacto y adecuado para instalaciones ocasionales de alta densidad.
Condensador de seguridad X2.pdf
Características de los capacitores de seguridad X2
Construcción no inductiva con film de polipropileno metalizado.
Excelente resistencia a la humedad.
autosanación.
Excelentes propiedades retardantes de llama.
Capaz de soportar choques de sobretensión.
El uso de condensadores de seguridad X2.
Suprime las interferencias electromagnéticas.
Saltar las líneas.
Es adecuado para la reducción de resistencia-capacitancia de amperímetros, controladores de LED, controladores, etc. en serie en el circuito.
Calificación
1. Logotipo de CIGU:
2. Capacitancia:(104K ,0.1μF)
3. Tolerancia de capacitancia:(K)±10%
4. Voltaje nominal: 250,275,300,305,310 V CA 5. Clase de producto: X2
6. Tipo de producto: MPX
7. Categoría climática: 40/110/56
8. Clase de inflamabilidad pasiva: B
9. Marca de aprobación de China: CQC
10. Marca de aprobación de Alemania: VDE
11. Marca de aprobación ENEC: ENEC
12. Marca de aprobación estadounidense: CUL
13. Estándar de aprobación: IEC60384-14
|
NO. |
Materiales principales |
Especificación |
Observación |
|
1 |
Película de polipropileno metalizado |
MPPZAH o MPPA (5~12 μm) |
--- |
|
2 |
Línea Zn,Sn |
Zn o aleación de Zn y Sn |
--- |
|
3 |
Terminal |
Cu (alambre de cobre) (Φ0.55 o 0.75 mm) |
±0,05 mm |
|
4 |
Material Sellado |
Resina epoxica |
UL94-V0 |
|
5 |
Contendor de plastico |
PBT |
UL94-V0 |
Características
1. Esto está diseñado específicamente para aplicaciones en serie con el principal 100Vac-240Vac, es decir, divisor capacitivo, por ejemplo, medidor de energía, controlador LED, etc.
2.Película de polipropileno metalizado
3. Buenas propiedades de autorreparación, soportando tensiones de sobretensión.
4. Larga estabilidad de capacitancia
5. Buenas propiedades en ambiente húmedo.
6. Excelentes habilidades resistentes a las llamas activas y pasivas.
Construcción y materiales principales de los productos.
Especificaciones (CEI 60384-14)
| Elementos de prueba | Requisitos de desempeño | Condiciones de prueba |
| Capacidad | Dentro de la tolerancia especificada | 1 KHz, 1 Vrms máx.a 25℃ |
| Factor de disipación | 0,001 (0,1%) Máx. | 1 KHz, 1 Vrms máx.a 25℃ |
| Prueba de voltaje | No habrá anormalidad | Entre terminales 4.3UR (Vdc) Test de 60seg. |
| Entre terminal y envolvente UR×200％+1500Vac, 60seg. | ||
| Resistencia de aislamiento | CR ≤ 0,33 μF IR ≥ 15 000 MΩ CR >0,33 μF IR ≥ 6000 s | 100±15 V CC, 60 s / 25 ℃ |
| Robustez de las terminaciones | Sin rotura de cables y sin daños en el condensador. |
Resistencia a la tensión de la fuerza de carga terminal: 1,0 kg |
|
Resistencia a la flexión de la fuerza de carga terminal: 0,5 kg |
||
| Resistencia al calor de soldadura |
(1) Apariencia: Sin daños visibles |
Temperatura de soldadura: 260±5℃ |
| soldabilidad | 95% de la superficie estañada |
Temperatura de soldadura: 260±5℃ |
| Cambio rápido de temperatura | Los capacitores deberán ser examinados visualmente y no deberán haber daños visibles. |
Temperatura de categoría inferior: -40 ℃ |
| Vibración | Los condensadores se examinarán visualmente y no habrá daños visibles. |
Rango de frecuencia: 10~55Hz |
| Elementos de prueba | Requisitos de desempeño | Condiciones de prueba |
| Secuencia climática |
(1) Apariencia: Sin daños visibles |
Calor seco |
|
Frío |
||
| Estado estacionario de calor húmedo |
(1) Apariencia: Sin daños visibles |
+40°C y 93% HR, 56 días |
| Carga y descarga |
(1) Apariencia: Sin daños visibles |
Tensión de prueba: √2 x URVAC 50 Hz |
| Aguante |
(1) Apariencia: Sin daños visibles |
1,25 x UR VAC 50 Hz, una vez cada hora |
Condiciones de almacenaje
1 Debe tenerse en cuenta que la soldabilidad de los terminales puede deteriorarse cuando se almacenan apenas en una atmósfera durante largos períodos.
2 No debe ubicarse en temperaturas particularmente altas y alta humedad, debe someterse a las siguientes condiciones (mantenerse en el paquete original)
Temperatura: 35 MAX Humedad relativa: 60% MAX
3 Período de almacenamiento: Pérdida: 12 meses máx. (a partir de la fecha de fabricación marcada en la etiqueta de la bolsa del paquete)
Requisito ambiental
1 Cumplimiento del requisito de RoHS.
2 Cumplimiento del requisito de REACH.
3 Sin halógeno (según se requiera).
4 Consulte el archivo adjunto 2 para ver las copias de prueba de Rohs y Reach realizadas por un tercero
Control de calidad
Estructura del producto
Estándares de referencia
GB-T2693-2001 (IDT IEC 60384-1-2008) Condensadores fijos para uso en equipos electrónicos - Parte 1: Especificación genérica
GB-T14472-1988 Condensadores fijos para uso en equipos electrónicos – Parte 16: Especificación seccional: Condensador de CC de película de polipropileno metalizado fijo
IEC-60384-14-2005 Condensadores fijos para uso en equipos electrónicos – Parte 16: Especificación seccional: Condensador CC de película de polipropileno metalizado fijo
GB-T 2828.1-2003 Procedimientos de muestreo para inspección por atributos—Parte 1: Esquemas de muestreo indexados por límite de calidad de aceptación (AQL) para inspección lote por lote (ISO 2859-1:1999, IDT)
Embalaje
La bolsa de plástico es el embalaje mínimo. La cantidad es 100,200,300, 500,1000PCS.
La etiqueta de RoHS incluye el nombre del producto, la especificación, la cantidad, el número de lote, la fecha de fabricación, etc.
Una caja interior tiene bolsas N PCS
Tamaño de la caja interna (L×W×H)=23×30×30cm Marcado para RoHS Y SVHC
Una caja exterior tiene dos cajas interiores
Tamaño de la caja exterior (L×W×H)=48×32.2×33cm Marcado para RoHS Y SVHC
