Datos del producto:
|
| Características: | Buenas propiedades en ambiente húmedo. | Capacidad:: | 0.82uf |
|---|---|---|---|
| Voltaje nominal:: | 250-310V | Material: | Película de polipropileno metalizado |
| Uso: | Fines generales | palabra clave: | Condensador de seguridad X2 |
| Resaltar: | Condensador de 0,82 uF 275V,Condensador de 0 |
||

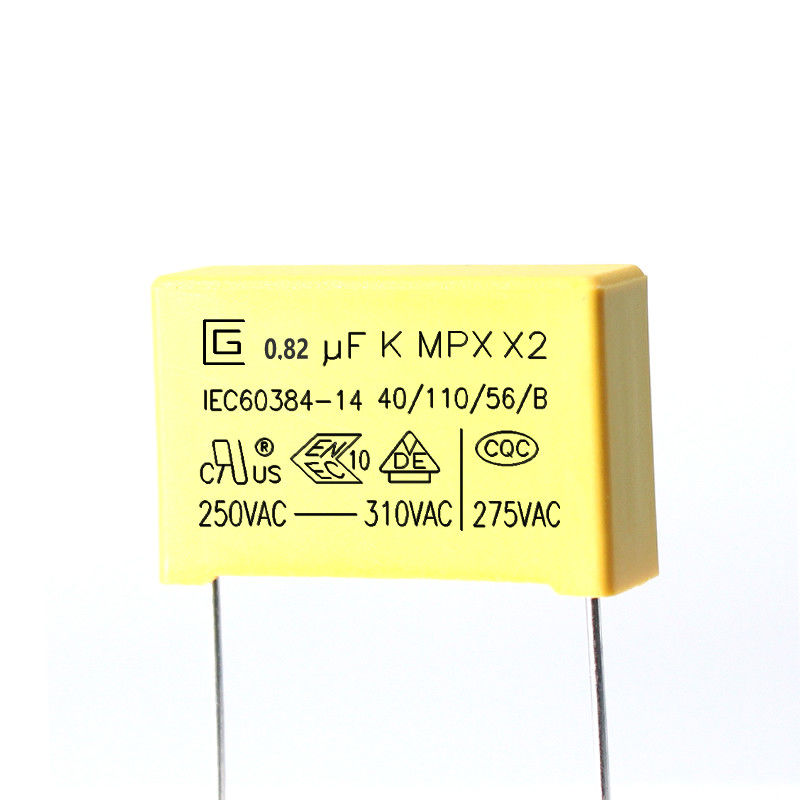

Buenas propiedades del condensador de seguridad de la estabilidad 0.82uf 824K 275VAC X2 buenas en ambiente húmedo
Condensador X --- condensador de película de polipropileno metalizado;por lo general, el condensador X está hecho principalmente de un condensador de película de poliéster con una resistencia a la corriente de ondulación relativamente grande.Este tipo de capacitor tiene un gran volumen, pero permite una gran corriente para carga y descarga instantáneas, y su resistencia interna es correspondientemente pequeña.El condensador X adopta el cuadrado exterior y el OPP interior de alto voltaje (procesamiento de bobinado de material de polipropileno metalizado) en envases de plástico.El material OPP no solo tiene un mejor rendimiento eléctrico, sino que también puede reducir efectivamente el impacto de los pulsos de alta frecuencia cuando se conecta en paralelo con el extremo de entrada de la fuente de alimentación.Efectos de poder.
Condensador de seguridad X2.pdf
Características de los capacitores de seguridad X2
Construcción no inductiva con film de polipropileno metalizado.
Excelente resistencia a la humedad.
autosanación.
Excelentes propiedades retardantes de llama.
Capaz de soportar choques de sobretensión.
El uso de condensadores de seguridad X2.
Suprime las interferencias electromagnéticas.
Saltar las líneas.
Es adecuado para la reducción de resistencia-capacitancia de amperímetros, controladores de LED, controladores, etc. en serie en el circuito.
Introducción de productos
MPX están enrollados con dieléctrico de película de polipropileno metalizado, construcción no inductiva, cables de alambre de cobre estañado y revestimiento de resina epoxi retardante de llama.Tienen excelentes características de autorreparación y buen retardante de llama según UL 94-V0
Características
1. Esto está diseñado específicamente para aplicaciones en serie con el principal 100Vac-240Vac, es decir, divisor capacitivo, por ejemplo, medidor de energía, controlador LED, etc.
2.Película de polipropileno metalizado
3. Buenas propiedades de autorreparación, soportando tensiones de sobretensión.
4. Larga estabilidad de capacitancia
5. Buenas propiedades en ambiente húmedo.
6. Excelentes habilidades resistentes a las llamas activas y pasivas.
Construcción y materiales principales de los productos.
Especificaciones (CEI 60384-14)
| Elementos de prueba | Requisitos de desempeño | Condiciones de prueba |
| Capacidad | Dentro de la tolerancia especificada | 1 KHz, 1 Vrms máx.a 25℃ |
| Factor de disipación | 0,001 (0,1%) Máx. | 1 KHz, 1 Vrms máx.a 25℃ |
| Prueba de voltaje | No habrá anormalidad | Entre terminales 4.3UR (Vdc) Test de 60seg. |
| Entre terminal y envolvente UR×200％+1500Vac, 60seg. | ||
| Resistencia de aislamiento | CR ≤ 0,33 μF IR ≥ 15 000 MΩ CR >0,33 μF IR ≥ 6000 s | 100±15 V CC, 60 s / 25 ℃ |
| Robustez de las terminaciones | Sin rotura de cables y sin daños en el condensador. |
Resistencia a la tensión de la fuerza de carga terminal: 1,0 kg Tiempo de espera: 10 ± 1 seg |
|
Resistencia a la flexión de la fuerza de carga terminal: 0,5 kg Tiempo de plegado: 4 x 90 ﾟ |
||
| Resistencia al calor de soldadura |
(1) Apariencia: Sin daños visibles (2) △C/C : ≤ ±5% del valor inicial |
Temperatura de soldadura: 260±5℃ Tiempo de soldadura: 5±0.5seg |
| soldabilidad | 95% de la superficie estañada |
Temperatura de soldadura: 260±5℃ Tiempo de soldadura: 2±0.5seg |
| Cambio rápido de temperatura | Los capacitores deberán ser examinados visualmente y no deberán haber daños visibles. |
Temperatura de categoría inferior: -40 ℃ Temperatura de categoría superior: 110 ℃ Número de ciclos: 5 Duración t1 = 30 min |
| Vibración | Los condensadores se examinarán visualmente y no habrá daños visibles. |
Rango de frecuencia: 10~55Hz Curso: X,Y,Z (eje) 2h/eje (6h en total) Amplitud de desplazamiento: 0,75 mm |
| Elementos de prueba | Requisitos de desempeño | Condiciones de prueba |
| Secuencia climática |
(1) Apariencia: Sin daños visibles (2) △C/C : ≤ ±5% del valor inicial (3) DF ( tanδ ) : ≤ 0,008 de valor aumentado (4) IR : ≥ 50% de los límites aplicables (5) Prueba de voltaje: Normal |
Calor seco Temperatura superior: 110 ℃ Duración Inferior: 16Hrs |
|
Frío Temperatura: -40 ℃ Duración: 2Hrs |
||
| Estado estacionario de calor húmedo |
(1) Apariencia: Sin daños visibles (2) △C/C : ≤ ±5% del valor inicial (3) DF ( tanδ ) : ≤ 0,008 de valor aumentado (4) IR : ≥ 50% de los límites aplicables (5) Prueba de voltaje: Normal |
+40°C y 93% HR, 56 días |
| Carga y descarga |
(1) Apariencia: Sin daños visibles (2) △C/C : ≤ ±10% del valor inicial (3) DF ( tanδ ) : ≤ 0,008 de valor aumentado (4) IR : ≥ 50% de los límites aplicables |
Tensión de prueba: √2 x URVAC 50 Hz Carga y descarga: 0,5 seg/hora Repetido por 10000 ciclos |
| Aguante |
(1) Apariencia: Sin daños visibles (2) △C/C : ≤ ±10% del valor inicial (3) DF ( tanδ ) : ≤ 0,008 de valor aumentado (4) IR : ≥ 50% de los límites aplicables |
1,25 x UR VAC 50 Hz, una vez cada hora aumentar a 1.000 V CA durante 0,1 segundos, 1.000 horas a temperatura nominal superior |
Condiciones de almacenaje
1 Debe tenerse en cuenta que la soldabilidad de los terminales puede deteriorarse cuando se almacenan apenas en una atmósfera durante largos períodos.
2 No debe ubicarse en temperaturas particularmente altas y alta humedad, debe someterse a las siguientes condiciones (mantenerse en el paquete original)
Temperatura: 35 MAX Humedad relativa: 60% MAX
3 Período de almacenamiento: Pérdida: 12 meses máx. (a partir de la fecha de fabricación marcada en la etiqueta de la bolsa del paquete)
Requisito ambiental
1 Cumplimiento del requisito de RoHS.
2 Cumplimiento del requisito de REACH.
3 Sin halógeno (según se requiera).
4 Consulte el archivo adjunto 2 para ver las copias de prueba de Rohs y Reach realizadas por un tercero
