Datos del producto:
|
| palabra clave: | Condensador de seguridad X2 | Capacidad:: | 0.047UF |
|---|---|---|---|
| Voltaje nominal:: | 250-310V | Número de modelo::: | mkp x2 |
| Temperatura de funcionamiento: | -40℃~+110℃ | Uso: | Ampliamente utilizado en toda la línea, circuito de supresión de interferencias, motor, ventilador, |
| Tolerancia de capacitancia: | ±10%(K),±20%(M) | Material:: | Estructura de polipropileno metalizado |
| Resaltar: | Condensador de la seguridad del motor X2,Condensador de la seguridad de CQC X2,Condensador de 0 |
||

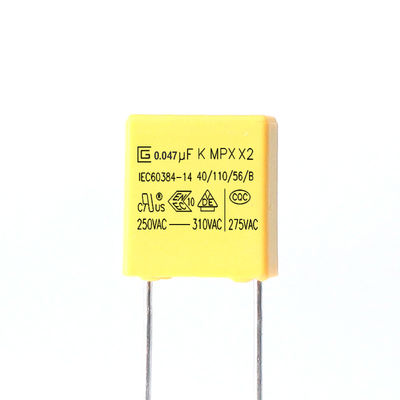

características excelentes de la frecuencia y de la temperatura del condensador antiinterferente del condensador de la seguridad de 0.047uf 310v X2
El valor de la capacitancia del condensador de X se permite ser más grande que el del condensador de Y, pero un resistor de la seguridad se debe conectar paralelamente en ambos extremos del condensador de X para evitar que el enchufe del cable eléctrico sea durante mucho tiempo cargado debido al proceso de carga y de descarga del condensador cuando se desenchufa y se inserta el cable eléctrico. El estándar de seguridad estipula que cuando el cable eléctrico de la máquina en el trabajo se desenchufa, en el plazo de dos segundos, el voltaje (o potencial de la tierra) cargado en ambos extremos del enchufe del cable eléctrico debe ser menos del 30% del voltaje de trabajo clasificado original
Introducción de productos
El MPX es venteado con dieléctrico metalizado de la película del polipropileno, la construcción no inductor, los papeles principales de alambre de cobre estañados, y la capa ignífuga de la resina de epoxy. Tienen características excelentes de ignífugo autoregenerable y bueno según UL 94-V0
Construcción y materiales principales de productos
| NO. | Materiales principales | Especificación | Observación |
| 1 | Película metalizada del polipropileno | MPPZAH o MPPA (los 5~12μm) | --- |
| 2 | Zn, línea del Sn | Aleación del Zn o del Zn y del Sn | --- |
| 3 | Terminal | Cu (alambre de cobre) (Φ0.55 o 0.75m m) | ±0.05mm |
| 4 | Material sellado | Resina de epoxy | UL94-V0 |
| 5 | Estuche de plástico | PBT | UL94-V0 |
Nota: Todos los materiales están de acuerdo con los requisitos de ROHS Y del ALCANCE.
Tipo uso
Los productos ampliamente utilizado para los supresores y la a través--línea usos de interferencia del condensador. Conveniente para utilizado en las situaciones donde el fracaso del condensador no llevará al peligro de la descarga eléctrica.
Características
1 construcción de la No-inducción
Alta resistencia a la humedad 2
Propiedad autoregenerable 3
Tipo ignífugo 4 (conformidad con UL 94V-0)
Pérdida muy pequeña 5
6 características excelentes de la frecuencia y de la temperatura
Alta resistencia de aislamiento 7
Especificaciones eléctricas
Salvo especificación de lo contrario, las características eléctricas referirán a 60384-14:2005 del IEC
| Artículo | Requisito característico | Method&Condition de la prueba | ||||||||||||
| Categoría climática | 40/110/56 | |||||||||||||
| Clase pasiva de la inflamabilidad | B | |||||||||||||
| Temperatura de funcionamiento | -40℃~+110℃ | |||||||||||||
| Gama de la capacitancia | 0.0022μF~2.2μF | |||||||||||||
| Tolerancia de la capacitancia | EL ±10% (K), EL ±20% (M) | 1KHz, 1.0Vrms, 25℃ | ||||||||||||
| Voltaje clasificado | 250VAC/275VAC/300VAC/305VAC/310VAC | |||||||||||||
| Factor de disipación | 1KHz<0> | IR≥6000s | ||||||||||||
| Resistencia de aislamiento | C≤0.33μF | C>0.33μF | UR>100V, 100VDC, | |||||||||||
| IR≥15000MΩ | IR≥6000s | 60S, 20℃ | ||||||||||||
| Soporte el voltaje entre los terminales | Ninguna avería o descarga disruptiva permanente | 4.3UR (C.C.) 60s 25℃ cortó 10mA actual | ||||||||||||
| Soporte el voltaje entre los terminales y el caso | Ninguna avería o descarga disruptiva permanente | 2UR+1500V (CA) 60s 25℃ ≥2000V (CA) 25℃ | ||||||||||||
| Tiempo de subida MÁXIMO de pulso (dv/dt) | Espaciamiento de la ventaja | |||||||||||||
|
||||||||||||||
Marca
1. logotipo de CIGU:
2. capacitancia: (104K, 0.1μF)
3. tolerancia de la capacitancia: el (K)±10%
4. voltaje clasificado: 250,275,300,305,310VAC
5. clase de producto: X2
6. tipo de producto: MPX
7. categoría climática: 40/110/56
8. clase de la inflamabilidad de la voz pasiva: B
9. marca de aprobaciones de China: CQC
10. marca de aprobaciones de Alemania: VDE
11 marca de aprobaciones de ENEC: ENEC
12. Marca de aprobaciones americana: CUL
13. Estándar de la aprobación: IEC60384-14
8. Aprobaciones
| NO. | País | Estándar de la aprobación | Fichero no. | Voltaje clasificado | ||
| 1 | China | CQC | IEC60384-14: 2005 | CQC19001219393 | 275VAC | |
| 2 | Alemania | VDE | IEC60384-14: 2013 | 40050231 | 250VAC 275VAC 300VAC 305VAC 310VAC | |
| 3 | Unión europea | ENEC | IEC60384-14: 2013 | 40050234 | ||
| 4 | Los E.E.U.U. Canadá | UL | IEC60384-14: 2005 | E481614 | ||
Condiciones de almacenamiento
1 t debe ser observado que el solderability de los terminales puede deteriorted cuando está almacenado apenas en una atmósfera para preriods largos
2 no debe ser situado en particularmente de alta temperatura y humedad alta, debe someter a las condiciones siguientes (que mantienen el paquete original)
Temperatura: Humedad de 35℃ MAX Relative: El 60% MAX
Período de almacenamiento 3: Losse: 12 meses de máximo (a partir de la fecha de fabricación marcó en la etiqueta en bolso del paquete)
