Datos del producto:
|
| Tipo:: | Condensador de seguridad X2 | Capacidad:: | 0.015UF |
|---|---|---|---|
| Voltaje nominal:: | 250-310V | Número de modelo::: | mkp x2 |
| Temperatura de funcionamiento: | -40℃~+110℃ | Uso:: | Ampliamente utilizado en toda la línea, circuito de supresión de interferencias, motor, ventilador, |
| Tolerancia de capacitancia:: | ±10%(K) | Paquete: | Sellado de cajas de cartón |
| Resaltar: | Condensador de la seguridad X2 0,015 uF,Condensador antiinterferente de la seguridad X2 |
||

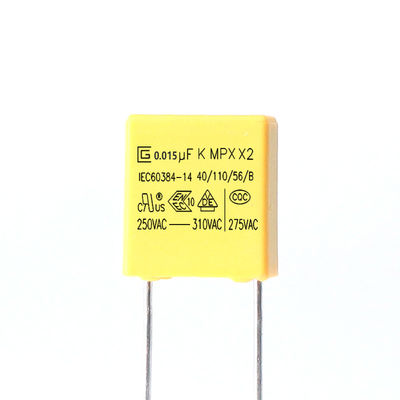

propiedad autoregenerable del condensador antiinterferente del condensador de la seguridad de 0.015uf 310v X2
El nombre completo del condensador de X se llama generalmente: Condensador X2 (X1/X3/MKP) para suprimir interferencia electromágnetica de la fuente de alimentación. Generalmente, las funciones principales en el circuito son: circuito de la línea de cruce de la fuente de alimentación, filtración de la EMI, circuito de la eliminación de la chispa, etc. para asegurarse de que los productos electrónicos acabados cumplen los requisitos del EMC.
Introducción de productos
El MPX es venteado con dieléctrico metalizado de la película del polipropileno, la construcción no inductor, los papeles principales de alambre de cobre estañados, y la capa ignífuga de la resina de epoxy. Tienen características excelentes de ignífugo autoregenerable y bueno según UL 94-V0
Tipo uso
Los productos ampliamente utilizado para los supresores y la a través--línea usos de interferencia del condensador. Conveniente para utilizado en las situaciones donde el fracaso del condensador no llevará al peligro de la descarga eléctrica.
Características
1 construcción de la No-inducción
Alta resistencia a la humedad 2
Propiedad autoregenerable 3
Tipo ignífugo 4 (conformidad con UL 94V-0)
Pérdida muy pequeña 5
6 características excelentes de la frecuencia y de la temperatura
Alta resistencia de aislamiento 7
Especificaciones (IEC 60384-14)
| Artículos de la prueba | Requisitos de funcionamiento | Condiciones de la prueba |
| Capacitancia | Dentro de la tolerancia especificó | 1KHz, máximo 1Vrms en 25℃ |
| Factor de disipación | 0,001 (0,1%) máximos. | 1KHz, máximo 1Vrms en 25℃ |
| Prueba del voltaje | No sea ninguna anormalidad | Entre la prueba de los terminales 4.3UR (VDC) de 60sec. |
| Entre el terminal y el recinto UR×200%+1500Vac, 60sec. | ||
| Resistencia de aislamiento | CR >0.33μF IR ≥6,000s del ≥ 15,000MΩ del ≤ 0.33μF IR del CR | 100±15Vdc, 60sec/25℃ |
| Robustez de terminaciones | Ninguna fractura del alambre y ningún daño del condensador |
Fuerza tensa de la fuerza terminal de la carga: 1,0 kilogramos Tiempo de ocupación: 10 ± 1sec |
|
Resistencia de flexión de la fuerza terminal de la carga: 0,5 kilogramos Tiempo de doblez: ゚ 4 x 90 |
||
| Resistencia al calor que suelda |
(1) aspecto: Ningún daño visible (2)△ C/C: ≤ el ±5% del valor inicial |
Temperatura de la soldadura: 260±5℃ Tiempo de la soldadura: 5±0.5sec |
| Solderability | el 95% del estañado superficial |
Temperatura de la soldadura: 260±5℃ Tiempo de la soldadura: 2±0.5sec |
| Cambio de la temperatura rápido | Los condensadores serán examinados visualmente y no habrá daño visible. |
Baje la temperatura de la categoría: -40℃ Temperatura superior de la categoría: 110℃ Número de ciclos: 5 Duración T1 = minuto 30 |
| Vibración | Los condensadores serán examinados visualmente y no habrá daño visible |
Gama de frecuencia: 10~55Hz Curso: X, Y, Z (eje) 2h / eje (6h en total) Amplitud de la dislocación: 0.75m m |
| Artículos de la prueba | Requisitos de funcionamiento | Condiciones de la prueba |
| Secuencia climática |
(1) aspecto: Ningún daño visible (2)△ C/C: ≤ el ±5% del valor inicial (3) DF (tanδ): ≤ 0,008 del valor creciente (4) IR: ≥ el 50% de los límites aplicables (5) prueba del voltaje: Normal |
Calor seco Temperatura superior: 110℃ Una duración más baja: 16Hours |
|
Frío Temperatura: -40℃ Duración: 2Hours |
||
| Calor húmedo de estado estacionario |
(1) aspecto: Ningún daño visible (2)△ C/C: ≤ el ±5% del valor inicial (3) DF (tanδ): ≤ 0,008 del valor creciente (4) IR: ≥ el 50% de los límites aplicables (5) prueba del voltaje: Normal |
+40°C y derecho del 93%, 56 días |
| Carga y descarga |
(1) aspecto: Ningún daño visible (2)△ C/C: ≤ el ±10% del valor inicial (3) DF (tanδ): ≤ 0,008 del valor creciente (4) IR: ≥ el 50% de los límites aplicables |
Voltaje de la prueba: √2 x URVAC 50 herzios Carga y descarga: 0.5sec/time Repetido para 10000 ciclos |
| Resistencia |
(1) aspecto: Ningún daño visible (2)△ C/C: ≤ el ±10% del valor inicial (3) DF (tanδ): ≤ 0,008 del valor creciente (4) IR: ≥ el 50% de los límites aplicables |
x 1,25 UR VAC 50 herzios, una vez cada hora aumento a 1,000VAC para 0,1 segundo, 1.000 horas en la temperatura clasificada superior |
