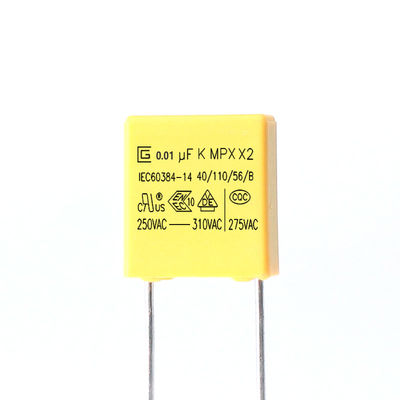

Condensador metalizado de la película del polipropileno, condensador del cuadrado MKP X2 del poder medio

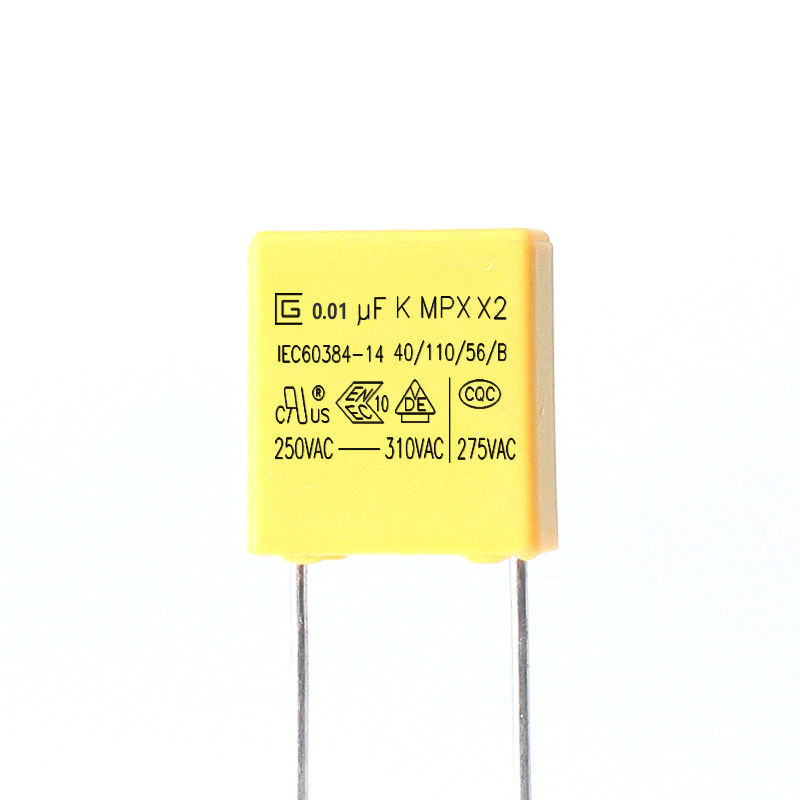

Ampliación de imagen : Condensador metalizado de la película del polipropileno, condensador del cuadrado MKP X2 del poder medio

Datos del producto:

Lugar de origen:	dong guan
Nombre de la marca:	CG
Certificación:	VDE，CQC
Número de modelo:	Condensador de seguridad X2

Pago y Envío Términos:

Cantidad de orden mínima:	10000 piezas
Precio:	Discuss
Detalles de empaquetado:	200 unidades/bolsa, tamaño de la caja: 45 cm x 31 cm x 34 cm, caja interior: 29,2 cm x 21 cm x 31,3
Tiempo de entrega:	15-21 días laborales
Condiciones de pago:	T/T
Capacidad de la fuente:	100000000 Piezas

Contacto

Condensador metalizado de la película del polipropileno, condensador del cuadrado MKP X2 del poder medio

descripción

palabra clave:	Condensador de seguridad X2	Capacidad::	0,1 UF
Voltaje nominal::	250-310V	Número de modelo:::	mkp x2
Temperatura de funcionamiento:	-40℃~+110℃	Uso:	Ampliamente utilizado en toda la línea, circuito de supresión de interferencias, motor, ventilador,
Tolerancia de capacitancia:	±10%(K),±20%(M)	Material::	Estructura de polipropileno metalizado
Resaltar:	Condensador metalizado de la película del polipropileno , Condensador de MKP X2

Condensador metalizado del cuadrado del poder medio del condensador de la seguridad de la clase X2 del estuche de plástico de la película del condensador

Introducción de productos

El MPX es venteado con dieléctrico metalizado de la película del polipropileno, la construcción no inductor, los papeles principales de alambre de cobre estañados, y la capa ignífuga de la resina de epoxy. Tienen características excelentes de ignífugo autoregenerable y bueno según UL 94-V0
Construcción y materiales principales de productos
Condensador metalizado de la película del polipropileno, condensador del cuadrado MKP X2 del poder medio 0

NO.	Materiales principales	Especificación	Observación
1	Película metalizada del polipropileno	MPPZAH o MPPA (los 5~12μm)	---
2	Zn, línea del Sn	Aleación del Zn o del Zn y del Sn	---
3	Terminal	Cu (alambre de cobre) (Φ0.55 o 0.75m m)	±0.05mm
4	Material sellado	Resina de epoxy	UL94-V0
5	Estuche de plástico	PBT	UL94-V0

Nota: Todos los materiales están de acuerdo con los requisitos de ROHS Y del ALCANCE.
Tipo uso

Los productos ampliamente utilizado para los supresores y la a través--línea usos de interferencia del condensador. Conveniente para utilizado en las situaciones donde el fracaso del condensador no llevará al peligro de la descarga eléctrica.
Características

1 construcción de la No-inducción
Alta resistencia a la humedad 2
Propiedad autoregenerable 3
Tipo ignífugo 4 (conformidad con UL 94V-0)
Pérdida muy pequeña 5
6 características excelentes de la frecuencia y de la temperatura
Alta resistencia de aislamiento 7

Especificaciones eléctricas

Salvo especificación de lo contrario, las características eléctricas referirán a 60384-14:2005 del IEC

Artículo

Requisito característico

Method&Condition de la prueba

Categoría climática

40/110/56

Clase pasiva de la inflamabilidad

Temperatura de funcionamiento

-40℃~+110℃

Gama de la capacitancia

0.0022μF~2.2μF

Tolerancia de la capacitancia

EL ±10% (K), EL ±20% (M)

1KHz, 1.0Vrms, 25℃

Voltaje clasificado

250VAC/275VAC/300VAC/305VAC/310VAC

Factor de disipación

1KHz<0>

IR≥6000s

Resistencia de aislamiento

C≤0.33μF

C>0.33μF

UR>100V, 100VDC,

IR≥15000MΩ

IR≥6000s

60S, 20℃

Soporte el voltaje entre los terminales

Ninguna avería o descarga disruptiva permanente

4.3UR (C.C.) 60s 25℃ cortó 10mA actual

Soporte el voltaje entre los terminales y el caso

Ninguna avería o descarga disruptiva permanente

2UR+1500V (CA) 60s 25℃ ≥2000V (CA) 25℃

Tiempo de subida MÁXIMO de pulso (dv/dt)

Espaciamiento de la ventaja

7.5m m	10m m	15m m	22.5m m	27.5m m	37.5m m
600V/μs	500V/μs	400V/μs	200V/μs	150V/μs	100V/μs

Marca

1. Logotipo de CIGU:
2. Capacitancia: (104K, 0.1μF)
3. Tolerancia de la capacitancia: el (K)±10%
4. Voltaje clasificado: 250,275,300,305,310VAC
5. Clase de producto: X2
6. Tipo de producto: MPX
7. Categoría climática: 40/110/56
8. Clase pasiva de la inflamabilidad: B
9. Marca de aprobaciones de China: CQC
10. Marca de aprobaciones de Alemania: VDE
11. Marca de aprobaciones de ENEC: ENEC
12. Marca de aprobaciones americana: CUL
13. Estándar de la aprobación: IEC60384-14

8. Aprobaciones

NO.	País	Estándar de la aprobación		Fichero no.	Voltaje clasificado
1	China	CQC	IEC60384-14: 2005	CQC19001219393	275VAC
2	Alemania	VDE	IEC60384-14: 2013	40050231	250VAC 275VAC 300VAC 305VAC 310VAC
3	Unión europea	ENEC	IEC60384-14: 2013	40050234
4	Los E.E.U.U. Canadá	UL	IEC60384-14: 2005	E481614

Condiciones de almacenamiento

1 t debe ser observado que el solderability de los terminales puede deteriorted cuando está almacenado apenas en una atmósfera para preriods largos
2 no debe ser situado en particularmente de alta temperatura y humedad alta, debe someter a las condiciones siguientes (que mantienen el paquete original)
Temperatura: Humedad de 35℃ MAX Relative: El 60% MAX
Período de almacenamiento 3: Losse: 12 meses de máximo (a partir de la fecha de fabricación marcó en la etiqueta en bolso del paquete)

Especificaciones (IEC 60384-14)

Artículos de la prueba	Requisitos de funcionamiento	Condiciones de la prueba
Capacitancia	Dentro de la tolerancia especificó	1KHz, máximo 1Vrms en 25℃
Factor de disipación	0,001 (0,1%) máximos.	1KHz, máximo 1Vrms en 25℃
Prueba del voltaje	No sea ninguna anormalidad	Entre la prueba de los terminales 4.3UR (VDC) de 60sec.
Prueba del voltaje	No sea ninguna anormalidad	Entre el terminal y el recinto UR×200%+1500Vac, 60sec.
Resistencia de aislamiento	CR >0.33μF IR ≥6,000s del ≥ 15,000MΩ del ≤ 0.33μF IR del CR	100±15Vdc, 60sec/25℃
Robustez de terminaciones	Ninguna fractura del alambre y ningún daño del condensador	Fuerza tensa de la fuerza terminal de la carga: 1,0 kilogramos Tiempo de ocupación: 10 ± 1sec
Robustez de terminaciones	Ninguna fractura del alambre y ningún daño del condensador	Resistencia de flexión de la fuerza terminal de la carga: 0,5 kilogramos Tiempo de doblez: ゚ 4 x 90
Resistencia al calor que suelda	(1) aspecto: Ningún daño visible (2)△ C/C: ≤ el ±5% del valor inicial	Temperatura de la soldadura: 260±5℃ Tiempo de la soldadura: 5±0.5sec
Solderability	el 95% del estañado superficial	Temperatura de la soldadura: 260±5℃ Tiempo de la soldadura: 2±0.5sec
Cambio de la temperatura rápido	Los condensadores serán examinados visualmente y no habrá daño visible.	Baje la temperatura de la categoría: -40℃ Temperatura superior de la categoría: 110℃ Número de ciclos: 5 Duración T1 = minuto 30
Vibración	Los condensadores serán examinados visualmente y no habrá daño visible	Gama de frecuencia: 10~55Hz Curso: X, Y, Z (eje) 2h / eje (6h en total) Amplitud de la dislocación: 0.75m m

Artículos de la prueba	Requisitos de funcionamiento	Condiciones de la prueba
Secuencia climática	(1) aspecto: Ningún daño visible (2)△ C/C: ≤ el ±5% del valor inicial (3) DF (tanδ): ≤ 0,008 del valor creciente (4) IR: ≥ el 50% de los límites aplicables (5) prueba del voltaje: Normal	Calor seco Temperatura superior: 110℃ Una duración más baja: 16Hours
Secuencia climática		Frío Temperatura: -40℃ Duración: 2Hours
Calor húmedo de estado estacionario	(1) aspecto: Ningún daño visible (2)△ C/C: ≤ el ±5% del valor inicial (3) DF (tanδ): ≤ 0,008 del valor creciente (4) IR: ≥ el 50% de los límites aplicables (5) prueba del voltaje: Normal	+40°C y derecho del 93%, 56 días
Carga y descarga	(1) aspecto: Ningún daño visible (2)△ C/C: ≤ el ±10% del valor inicial (3) DF (tanδ): ≤ 0,008 del valor creciente (4) IR: ≥ el 50% de los límites aplicables	Voltaje de la prueba: √2 x URVAC 50 herzios Carga y descarga: 0.5sec/time Repetido para 10000 ciclos
Resistencia	(1) aspecto: Ningún daño visible (2)△ C/C: ≤ el ±10% del valor inicial (3) DF (tanδ): ≤ 0,008 del valor creciente (4) IR: ≥ el 50% de los límites aplicables	x 1,25 UR VAC 50 herzios, una vez cada hora aumento a 1,000VAC para 0,1 segundo, 1.000 horas en la temperatura clasificada superior
