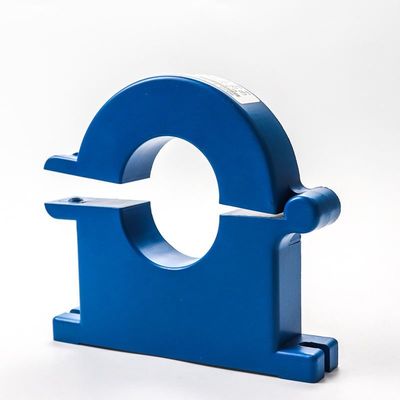

Instalación fácil ligera tamaño pequeño rápida de Hall Effect Current Sensor 4KV de la respuesta

Instalación fácil ligera tamaño pequeño del sensor actual de efecto Hall de la respuesta rápida

El sensor Hall es un sensor de campo magnético fabricado según el efecto Hall.El efecto Hall es una especie de efecto magnetoeléctrico.Este fenómeno fue descubierto por Hall (AHHall, 1855-1938) en 1879 cuando estudiaba el mecanismo conductor de los metales.Posteriormente, se descubrió que los semiconductores y los fluidos conductores también tienen este efecto, y el efecto Hall de los semiconductores es mucho más fuerte que el de los metales.Varios elementos Hall hechos de este fenómeno son ampliamente utilizados en tecnología de automatización industrial, tecnología de detección y procesamiento de información, etc.El efecto Hall es un método básico para estudiar las propiedades de los materiales semiconductores.El coeficiente de Hall medido por el experimento del efecto Hall puede determinar parámetros importantes como el tipo de conductividad, la concentración del portador y la movilidad del portador de los materiales semiconductores.


Parámetros eléctricos



Parámetro	Símbolo	Unidad	Especificación			Condiciones
			mínimo	Escribe	máx.
Rango de medición nominal	IPN	A	-500		500
Voltaje de suministro	CU	V	7.2	12	18	Precisión total
Consumo de corriente @IP=0A	CI	mamá		26		UC=12V, T=25°C
Consumo de corriente @IP=500A	CI	mamá		250		UC=12V, T=25°C
Error de sensibilidad Precisión	XG	%	-0.5		0.5	=-40 a 85°C; ± 3 sigma(>±30A)
Compensación=0A	iOS	A		±0,2		=-40 a 85°C;± 3 sigma
Error de linealidad con IPN	εL	%		0.1		@temperatura ambiente
Coeficiente de temperatura de G	JCC	ppm/ ºC



Especificación de salida CAN CAB-500


La velocidad CANBUS se refiere a la tabla de versiones del producto, protocolo CANBUS: versión 2.0A/B
Tolerancia del oscilador CAN: 0,3125 %
Orden de bytes: big endian (Motorola)

Resistencia de terminación de 120 ohm para agregar externamente, impedancia CAN interna = 2.4Kohm


Mensaje Descripción	ID de lata	nombre	Longitud de datos (bytes)	Tipo de marco	Tipo de lanzamiento de mensaje	Descripción de la señal	Nombre de la señal	Bit de inicio	bit final
Corriente IP (mA)	0x3C2	CAB500	8	estándar	Mensaje cíclico cada 10ms	Valor IP: 80000000H= 0mA, 7FFFFFFFH= - 1mA, 80000001H= 1mA	IP_VALUE	0	31
						b0:Información de error (0=Normal, 1=falla)	ERROR_INDICACIÓN	32	32
						b7-b1:RxCalidad (0-100%)	ERROR_INFORMACIÓN	33	39
						Bits vacantes (fijados a 0)	INDEFINIR	40	47
							Versión PCBA	48	55
							Versión de FIRMWARE	56	63
