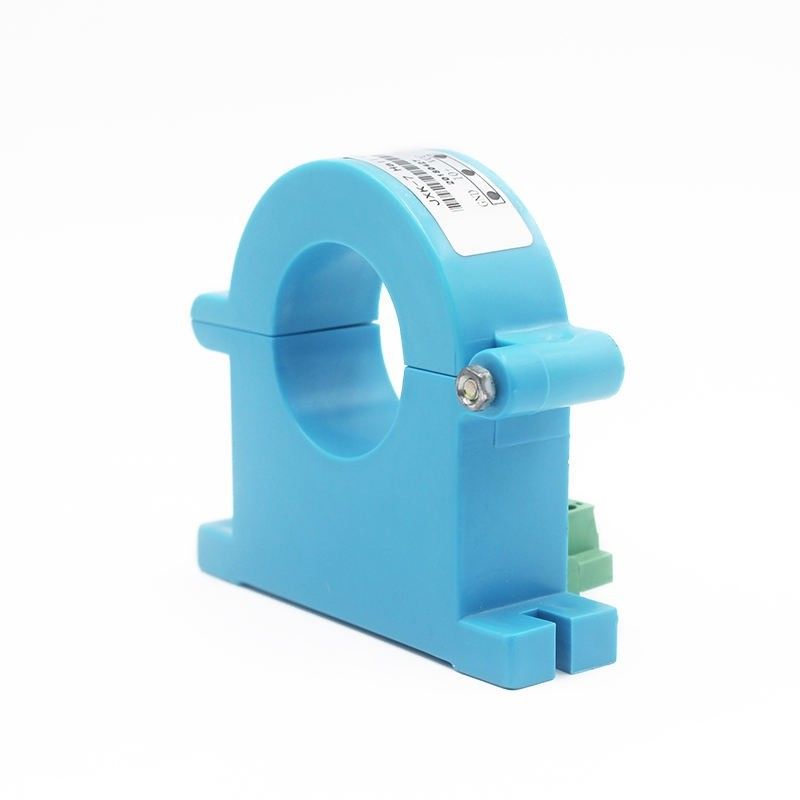

Gran capacidad de sobrecarga del sensor de corriente de efecto Hall de alta precisión de medición y amplio rango de medición
Descripción del Producto
Función:
El sensor de corriente Hall es principalmente adecuado para el aislamiento y la conversión de señales complejas como CA, CC y pulso.A través del principio de efecto Hall, la señal transformada puede ser directamente recolectada y aceptada por varios dispositivos de adquisición como AD, DSP, PLC e instrumentos secundarios., tiempo de respuesta rápido, amplio rango de medición de corriente, alta precisión, fuerte capacidad de sobrecarga, buena linealidad y fuerte capacidad antiinterferente
Aplicaciones:
Los sensores de corriente Hall se pueden usar ampliamente en dispositivos de control de velocidad de frecuencia variable, dispositivos inversores, fuentes de alimentación UPS, máquinas de soldadura inversoras, placas electrolíticas, máquinas herramienta CNC, sistemas de monitoreo de microcomputadoras, sistemas de monitoreo de redes eléctricas y varios campos que requieren aislamiento y detección de corriente y voltaje
Ventajas del sensor de corriente Hall:
1. Alta sensibilidad:
La intensidad de la señal detectada es cada vez más débil, lo que requiere que la sensibilidad del sensor magnético mejore considerablemente.
Las aplicaciones incluyen sensores de corriente, sensores de ángulo, sensores de engranajes y medición del entorno espacial.
2. Estabilidad de la temperatura:
Más campos de aplicación requieren que los sensores funcionen en entornos cada vez más hostiles;
Esto requiere que el sensor magnético tenga una buena estabilidad de temperatura, y sus aplicaciones industriales incluyen la industria electrónica automotriz.
3. Anti-interferencia:
En muchos campos, no existe una evaluación del entorno de uso del sensor, por lo que se requiere que el sensor en sí tenga una buena antiinterferencia.Incluyendo electrónica automotriz, medidores de agua, etc.
4. Características de alta frecuencia:
Con la promoción de los campos de aplicación, se requiere que la frecuencia de operación de los sensores de corriente sea cada vez mayor.Los campos de aplicación incluyen medidores de agua, industria electrónica automotriz e industria de registro de información.
5. Bajo consumo de energía:
Muchos campos requieren que el propio sensor tenga un consumo de energía extremadamente bajo, para prolongar la vida útil del sensor.
Se aplica para implantar biochips magnéticos, brújulas, etc. en el cuerpo.
Este es el final de compartir las ventajas del sensor de corriente Hall, excepto las mencionadas anteriormente;
El sensor de corriente Hall también tiene buenas características de aislamiento térmico y resistencia a la presión y excelentes características ignífugas.
|
Instalación
|
Riel estándar+Fijación con tornillo plano
|
|
Corriente nominal del lado original
|
50A;100A;200A;500A;
800A;1000A;personalización
|
|
Rango de medición del lado original
|
100A-1200A
|
|
Salida nominal
|
5V;DC0~20mA;DC4~20mA;personalización
|
|
Fuente de alimentación auxiliar
|
CC 12 V, CC 24 V, CC ± 12 V, CC ± 15 V
|
|
Capacidad de carga
|
Salida de voltaje: 5mA;
Salida actual: 6V;
|
|
linealidad
|
0.005
|
|
Precisión
|
0.01
|
|
Tiempo de respuesta
|
<200ms
|
|
Deriva de temperatura
|
≤500PPM/℃
|
|
Banda ancha
|
CC ~ 20 KHz
|
|
Consumo de corriente
|
≤25mA
|
|
Temperatura de trabajo
|
-10℃~+70℃
|
|
Temperatura de almacenamiento
|
-25℃~+85℃
|
|
Resistencia a la presión de aislamiento
|
2,5 kV/50 Hz, 1 minuto
|
|
Voltaje de contencion
|
≤20mvV
|
|
salida cero
|
≤0.15mA
|
|
di / dt seguir
|
>50A/EE.UU.
|
|
|
|
|
|
|
|
|
|
|
Rango de medición nominal
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Consumo de corriente @IP=0A
|
|
|
|
|
|
|
Consumo de corriente @IP=500A
|
|
|
|
|
|
|
Error de sensibilidad Precisión
|
|
|
|
|
|
=-40 a 85°C;
± 3 sigma(>±30A)
|
|
|
|
|
|
|
|
|
Error de linealidad con IPN
|
|
|
|
|
|
|
Coeficiente de temperatura de G
|
|
|
|
|
|
|
Especificación de salida CAN CAB-500
La velocidad CANBUS se refiere a la tabla de versiones del producto, protocolo CANBUS: versión 2.0A/B
Tolerancia del oscilador CAN: 0,3125 %
Orden de bytes: big endian (Motorola)
Resistencia de terminación de 120 ohm para agregar externamente, impedancia CAN interna = 2.4Kohm
|
|
|
|
Longitud de datos (bytes)
|
|
Tipo de lanzamiento de mensaje
|
|
|
|
|
|
|
|
|
|
|
Mensaje cíclico cada 10ms
|
Valor IP: 80000000H= 0mA,
7FFFFFFFH= - 1mA, 80000001H= 1mA
|
|
|
|
b0:Información de error (0=Normal, 1=falla)
|
|
|
|
|
|
|
|
|
Bits vacantes (fijados a 0)
|
|
|
|
|
|
|
|
|
|
|
|
P: ¿Proporcionan muestras?¿Se puede personalizar el producto?
R: Sí.
P: ¿Cuál es su tiempo de entrega?
R: 5-7 días laborables.
P: ¿Es una empresa comercial o fabricante?
R: somos fábrica.
P: ¿Cómo puedo hacer un pedido?
R: Puede contactarnos por correo electrónico sobre los detalles de su pedido o realizar el pedido en línea directamente.
