Datos del producto:
|
| Uso: | Longevidad de servicio Alta confiabilidad | OEM DEL ODM: | Sí |
|---|---|---|---|
| Modifique para requisitos particulares: | proporcione los servicios de la muestra | Muestra: | Disponible |
| Tecnología: | Composición de carbono | Temperatura de funcionamiento: | -40 ℃ ~ 200 ℃ |
| Tipo del paquete: | A través del agujero | Medios disponibles: | hoja de datos , Foto |
| Resaltar: | Termistor del poder de NTC,Termistor de NTC 5D 20,NTC 5D20 |
||

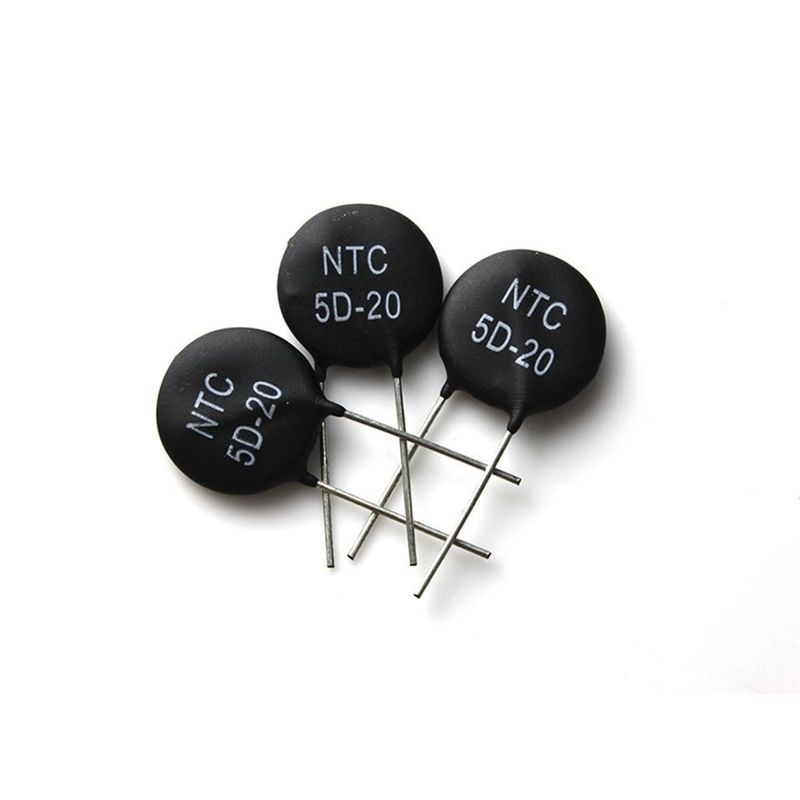

Longevidad rápida del resistor termal de la velocidad 5D20 NTC de la respuesta de la alta confiabilidad del servicio
Descripción:
MF72 el termistor del poder NTC es una clase de elemento de cerámica del semiconductor que hizo sobre todo del material del óxido de metal de transición, y pertenece a los termistores negativos de la temperatura. Cuando usted adapta en un equipo eléctrico, la sobretensión se puede refrenar por un termistor del poder NTC conectado en serie con el circuito de poder. Debido a la acción de continuación de actual, la temperatura del termistor del poder NTC que aumenta, la resistencia caerá rápidamente a un pequeño valor, el poder consumido puede ser ignorada. No puede afectar tan a la corriente de funcionamiento normal. Por lo tanto, usando el poder NTC el termistor es lo más con eficacia posible un amd la mayoría de la breve medida para refrenar la sobretensión, protegiendo el equipo eléctrico contra la destrucción.
La ventaja principal
La característica principal de un termistor es su alta sensibilidad. Su coeficiente de temperatura de resistencia es 10-100 veces que del metal. Puede detectar cambios de temperatura de 10-6°C; la gama de temperaturas de trabajo es ancha, el dispositivo normal de la temperatura es conveniente para -55°C ~ 315°C, el dispositivo de alta temperatura es conveniente para las temperaturas sobre 315°C (antes de 2000 el °C), y el dispositivo de la baja temperatura es conveniente para 273°C ~ 55°C; tamaño pequeño, puede medir la temperatura de los vacíos, de las cavidades y de los vasos sanguíneos en el cuerpo humano, que no se puede medir por otros termómetros; fácil de utilizar, el valor de la resistencia está en el rango de 0,1 ~ 100kΩ; cualquier opción entre ellos; fácil procesar en la forma compleja, producción en masa; buena estabilidad, capacidad de sobrecarga fuerte.
Usos
La poder-fuente de Coversion, poder del interruptor, sube poder
Lámparas ahorros de energía electrónicas, lastre electrónico y toda clase de calentador eléctrico
Toda clase de RT, exhibición
Bulbo y otras lámparas de iluminación
| modelo | Poder cero clasificado | Max.steady Corriente del estado (A) | Residual Resistencia (Ω) | B25/85 (k) | Tiempo de Themal Constantes | Disipación |
| 1.3D-13 | 1,3 | 7 | 0,089 | 2700 | ≤70 | ≥13 |
| 1.5D-13 | 1,5 | 7 | 0,089 | 2700 | ||
| 2.5D-13 | 2,5 | 6 | 0,108 | 2700 | ||
| 3D-13 | 3 | 6 | 0,145 | 2700 | ||
| 4D-13 | 4 | 5 | 0,146 | 2700 | ||
| 4.7D-13 | 4,7 | 5 | 0,147 | 2800 | ||
| 5D-13 | 5 | 5 | 0,15 | 2800 | ||
| 6D-13 | 6 | 4 | 0,211 | 2800 | ||
| 6.8D-13 | 6,8 | 4 | 0,228 | 3000 | ||
| 7D-13 | 7 | 4 | 0,232 | 3000 | ||
| 8D-13 | 8 | 4 | 0,275 | 3000 | ||
| 10D-13 | 10 | 4 | 0,272 | 3000 | ||
| 12D-13 | 12 | 3 | 0,483 | 3000 | ||
| 15D-13 | 15 | 3 | 0,488 | 3100 | ||
| 16D-13 | 16 | 3 | 0,454 | 3100 | ||
| 18D-13 | 18 | 3 | 0,511 | 3200 | ||
| 20D-13 | 20 | 3 | 0,568 | 3200 | ||
| 22D-13 | 22 | 3 | 0,581 | 3200 | ||
| 25D-13 | 25 | 2 | 0,625 | 3200 | ||
| 30D-13 | 30 | 2 | 0,696 | 3200 | ||
| 33D-13 | 33 | 2 | 0,765 | 3200 | ||
| 47D-13 | 47 | 2 | 1,091 | 3200 | ||
| 50D-13 | 50 | 2 | 1,161 | 3200 |
Especificación técnica
Diámetro Φ40mm del cuerpo
| P/N | EL R25±20% (Ω) | Índice sensible termal B±10% (K) | Imax actual de estado estacionario máximo (A) | R aproximado de Rmax actual máximo (Ω) | Disipación de poder máxima Pmax (W) | Constante de tiempo termal (mW/C) | Constante de tiempo termal (s) | Capacitancia máxima del impulso (uF) 240VAC |
| MF73-0.2/50 | 0,2 | 2600 | 50 | 0,007 | 25 | ≥55 | ≤350 | 8000 |
| MF73-0.5/40 | 0,5 | 2600 | 40 | 0,008 | 6800 | |||
| MF73-3/28 | 3 | 2800 | 28 | 0,02 | 6800 | |||
| MF73-5/25 | 5 | 3000 | 25 | 0,028 | 4700 | |||
| MF73-8/20 | 8 | 3200 | 20 | 0,034 | 3300 | |||
| MF73-10/19 | 10 | 3200 | 19 | 0,038 | 3300 |
Diámetro Φ45mm del cuerpo
| P/N | EL R25±20% (Ω) | Índice sensible termal B±10% (K) | Imax actual de estado estacionario máximo (A) | R aproximado de Rmax actual máximo (Ω) | Disipación de poder máxima Pmax (W) | Constante de tiempo termal (mW/C) | Constante de tiempo termal (s) | Capacitancia máxima del impulso (uF) 240VAC |
| MF73-0.2/65 | 0,2 | 2600 | 65 | 0,006 | 30 | ≥70 | ≤480 | 11500 |
| MF73-0.5/50 | 0,5 | 2600 | 50 | 0,007 | 8000 | |||
| MF73-2/40 | 2 | 2600 | 40 | 0,012 | 8000 | |||
| MF73-5/30 | 5 | 3000 | 30 | 0,025 | 6800 | |||
| MF73-10/24 | 10 | 3200 | 24 | 0,032 | 4700 |
Diámetro Φ50mm del cuerpo
| P/N | EL R25±20% (Ω) | Índice sensible termal B±10% (K) | Imax actual de estado estacionario máximo (A) | R aproximado de Rmax actual máximo (Ω) | Disipación de poder máxima Pmax (W) | Constante de tiempo termal (mW/C) | Constante de tiempo termal (s) | Capacitancia máxima del impulso (uF) 240VAC |
| MF73-0.2/80 | 0,2 | 2600 | 80 | 0,004 | 36 | ≥90 | ≤650 | 15000 |
| MF73-0.5/60 | 0,5 | 2600 | 60 | 0,006 | 11500 | |||
| MF73-1/56 | 1 | 2600 | 56 | 0,008 | 11500 | |||
| MF73-3/40 | 3 | 2800 | 40 | 0,015 | 11500 | |||
| MF73-5/35 | 5 | 3000 | 35 | 0,022 | 8000 | |||
| MF73-6.8/32 | 6,8 | 3000 | 32 | 0,025 | 8000 | |||
| MF73-10/27 | 10 | 3200 | 27 | 0,03 | 6800 |
Proceso del producto
