Datos del producto:
|
| Uso: | Tamaño pequeño, alta potencia, gran capacidad para suprimir la sobretensión | OEM DEL ODM: | Sí |
|---|---|---|---|
| Temperatura de funcionamiento: | -40 ℃ ~ 200 ℃ | Modifique para requisitos particulares: | proporcione los servicios de la muestra |
| Muestra: | Disponible | Tecnología: | Composición de carbono |
| Tipo del paquete: | A través del agujero | Tipo del proveedor: | Fabricante original, ODM |
| Resaltar: | Resistor termal tamaño pequeño de NTC,resistor termal de 30D15 NTC,Tipo termistor de NTC |
||

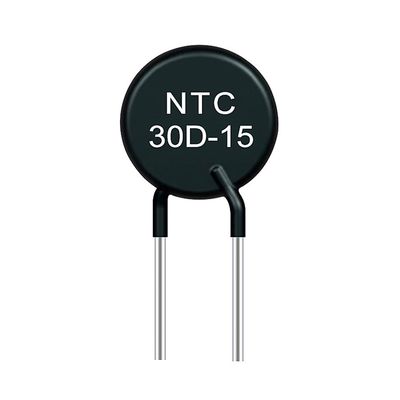

El resistor termal tamaño pequeño de 30D15 NTC tiene resistencia excelente de Solderability y de la soldadura
NTCs es fenómenos y materiales del termistor con un coeficiente de temperatura negativo, donde la resistencia disminuye exponencial con el aumento de temperatura. El material es un semiconductor de cerámica, que se hace de dos o más óxidos metálicos tales como manganeso, cobre, silicio, cobalto, hierro, níquel, cinc, etc., después completamente de mezclar, de moldear, y de sinterizar. Puede ser hecho en un termistor con un coeficiente de temperatura negativo. Sus constantes de la resistencia y de material varían con la composición material, la atmósfera de la sinterización, la temperatura de la sinterización y el estado estructural. Actualmente, hay materiales del termistor del no-óxido NTC tales como carburo de silicio, selénido de la lata, y nitruro del tantalio. El desarrollo del termistor de NTC ha pasado con un proceso largo. En 1834, los científicos primero descubrieron el coeficiente de temperatura negativo de sulfuro de plata. En 1930, los científicos descubrieron que el óxido cuproso y el óxido de cobre también tienen un coeficiente de temperatura negativo, y lo aplicaron con éxito al circuito de la remuneración de temperatura de los instrumentos de la aviación. Posteriormente, debido al desarrollo continuo de la tecnología del transistor, investigación sobre los termistores también ha hecho gran progreso. Los termistores de NTC fueron desarrollados en 1960 y son ampliamente utilizados en los campos de la medida de la temperatura, del control de la temperatura y de la remuneración de temperatura. Su gama de la medida es generalmente -10°C a +300°C, también a partir de -200°C a +10°C
La ventaja principal
1. Tamaño pequeño, ningunas ventajas, velocidad rápida de la respuesta, pequeño espacio ocupado por el equipo electrónico,
2. Usando proceso de electrochapado de la tres-capa, tiene resistencia excelente del solderability y de la soldadura, conveniente para la onda que suelda y el soldar de flujo, y conveniente para el soporte superficial de alta velocidad, de alta densidad.
| modelo | Poder cero clasificado | Max.steady Corriente del estado (A) | Residual Resistencia (Ω) | B25/85 (k) | Tiempo de Themal Constantes | Disipación |
| 1.3D-13 | 1,3 | 7 | 0,089 | 2700 | ≤70 | ≥13 |
| 1.5D-13 | 1,5 | 7 | 0,089 | 2700 | ||
| 2.5D-13 | 2,5 | 6 | 0,108 | 2700 | ||
| 3D-13 | 3 | 6 | 0,145 | 2700 | ||
| 4D-13 | 4 | 5 | 0,146 | 2700 | ||
| 4.7D-13 | 4,7 | 5 | 0,147 | 2800 | ||
| 5D-13 | 5 | 5 | 0,15 | 2800 | ||
| 6D-13 | 6 | 4 | 0,211 | 2800 | ||
| 6.8D-13 | 6,8 | 4 | 0,228 | 3000 | ||
| 7D-13 | 7 | 4 | 0,232 | 3000 | ||
| 8D-13 | 8 | 4 | 0,275 | 3000 | ||
| 10D-13 | 10 | 4 | 0,272 | 3000 | ||
| 12D-13 | 12 | 3 | 0,483 | 3000 | ||
| 15D-13 | 15 | 3 | 0,488 | 3100 | ||
| 16D-13 | 16 | 3 | 0,454 | 3100 | ||
| 18D-13 | 18 | 3 | 0,511 | 3200 | ||
| 20D-13 | 20 | 3 | 0,568 | 3200 | ||
| 22D-13 | 22 | 3 | 0,581 | 3200 | ||
| 25D-13 | 25 | 2 | 0,625 | 3200 | ||
| 30D-13 | 30 | 2 | 0,696 | 3200 | ||
| 33D-13 | 33 | 2 | 0,765 | 3200 | ||
| 47D-13 | 47 | 2 | 1,091 | 3200 | ||
| 50D-13 | 50 | 2 | 1,161 | 3200 |
Especificación técnica
Diámetro Φ40mm del cuerpo
| P/N | EL R25±20% (Ω) | Índice sensible termal B±10% (K) | Imax actual de estado estacionario máximo (A) | R aproximado de Rmax actual máximo (Ω) | Disipación de poder máxima Pmax (W) | Constante de tiempo termal (mW/C) | Constante de tiempo termal (s) | Capacitancia máxima del impulso (uF) 240VAC |
| MF73-0.2/50 | 0,2 | 2600 | 50 | 0,007 | 25 | ≥55 | ≤350 | 8000 |
| MF73-0.5/40 | 0,5 | 2600 | 40 | 0,008 | 6800 | |||
| MF73-3/28 | 3 | 2800 | 28 | 0,02 | 6800 | |||
| MF73-5/25 | 5 | 3000 | 25 | 0,028 | 4700 | |||
| MF73-8/20 | 8 | 3200 | 20 | 0,034 | 3300 | |||
| MF73-10/19 | 10 | 3200 | 19 | 0,038 | 3300 |
Diámetro Φ45mm del cuerpo
| P/N | EL R25±20% (Ω) | Índice sensible termal B±10% (K) | Imax actual de estado estacionario máximo (A) | R aproximado de Rmax actual máximo (Ω) | Disipación de poder máxima Pmax (W) | Constante de tiempo termal (mW/C) | Constante de tiempo termal (s) | Capacitancia máxima del impulso (uF) 240VAC |
| MF73-0.2/65 | 0,2 | 2600 | 65 | 0,006 | 30 | ≥70 | ≤480 | 11500 |
| MF73-0.5/50 | 0,5 | 2600 | 50 | 0,007 | 8000 | |||
| MF73-2/40 | 2 | 2600 | 40 | 0,012 | 8000 | |||
| MF73-5/30 | 5 | 3000 | 30 | 0,025 | 6800 | |||
| MF73-10/24 | 10 | 3200 | 24 | 0,032 | 4700 |
Diámetro Φ50mm del cuerpo
| P/N | EL R25±20% (Ω) | Índice sensible termal B±10% (K) | Imax actual de estado estacionario máximo (A) | R aproximado de Rmax actual máximo (Ω) | Disipación de poder máxima Pmax (W) | Constante de tiempo termal (mW/C) | Constante de tiempo termal (s) | Capacitancia máxima del impulso (uF) 240VAC |
| MF73-0.2/80 | 0,2 | 2600 | 80 | 0,004 | 36 | ≥90 | ≤650 | 15000 |
| MF73-0.5/60 | 0,5 | 2600 | 60 | 0,006 | 11500 | |||
| MF73-1/56 | 1 | 2600 | 56 | 0,008 | 11500 | |||
| MF73-3/40 | 3 | 2800 | 40 | 0,015 | 11500 | |||
| MF73-5/35 | 5 | 3000 | 35 | 0,022 | 8000 | |||
| MF73-6.8/32 | 6,8 | 3000 | 32 | 0,025 | 8000 | |||
| MF73-10/27 | 10 | 3200 | 27 | 0,03 | 6800 |
Proceso del producto
