Datos del producto:
|
| Uso: | Gran capacidad para suprimir la sobretensión | OEM DEL ODM: | Sí |
|---|---|---|---|
| Temperatura de funcionamiento: | -40 ℃ ~ 200 ℃ | Modifique para requisitos particulares: | proporcione los servicios de la muestra |
| Muestra: | Disponible | Tecnología: | Composición de carbono |
| Tipo del paquete: | A través del agujero | ||
| Resaltar: | resistor termal de 20D9 NTC,Alto resistor termal de la confiabilidad NTC,Termistor de NTC |
||

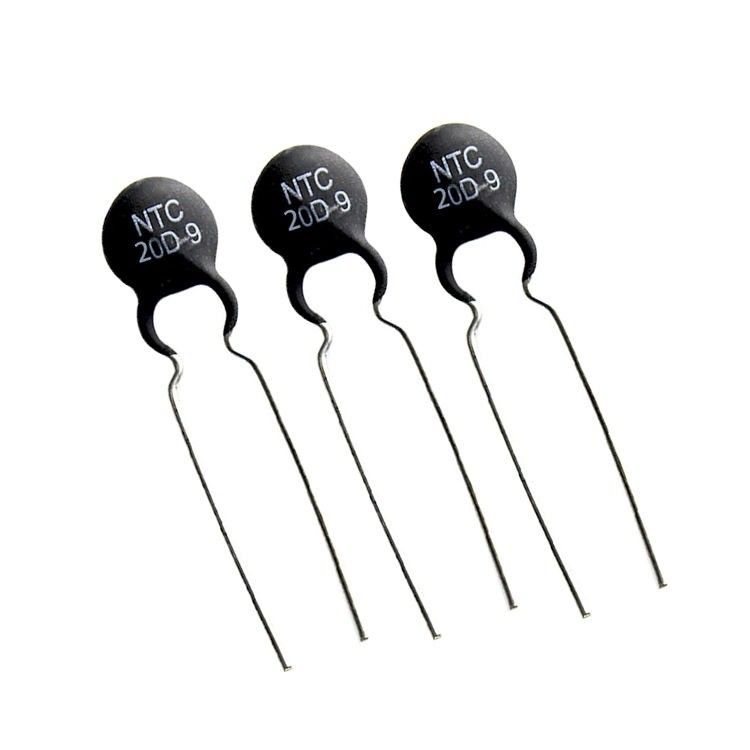

Alta capacidad fuerte del resistor termal de la confiabilidad 20D9 NTC de suprimir la sobretensión
Los termistores de NTC se hacen generalmente de óxidos metálicos tales como manganeso, cobalto, níquel y cobre, y son fabricados por tecnología de cerámica. Estos óxidos metálicos son totalmente similares a los materiales del semiconductor tales como germanio y silicio de la manera de conducción. Cuando la temperatura es baja, el número de portadores (los electrones y los agujeros) de estos materiales del óxido es pequeño, y su resistencia es alta; cuando la temperatura es alta, el número de portadores (los electrones y los agujeros) del material del óxido es grande, y su resistencia es baja.
La ventaja principal
1. Tamaño pequeño, ningunas ventajas, velocidad rápida de la respuesta, pequeño espacio ocupado por el equipo electrónico,
2. Usando proceso de electrochapado de la tres-capa, tiene resistencia excelente del solderability y de la soldadura, conveniente para la onda que suelda y el soldar de flujo, y conveniente para el soporte superficial de alta velocidad, de alta densidad.
| modelo |
Poder cero clasificado |
Max.steady Corriente del estado (A) |
Residual Resistencia (Ω) |
B25/85 (k) |
Tiempo de Themal Constantes |
Disipación |
| 1.3D-13 | 1,3 | 7 | 0,089 | 2700 | ≤70 | ≥13 |
| 1.5D-13 | 1,5 | 7 | 0,089 | 2700 | ||
| 2.5D-13 | 2,5 | 6 | 0,108 | 2700 | ||
| 3D-13 | 3 | 6 | 0,145 | 2700 | ||
| 4D-13 | 4 | 5 | 0,146 | 2700 | ||
| 4.7D-13 | 4,7 | 5 | 0,147 | 2800 | ||
| 5D-13 | 5 | 5 | 0,15 | 2800 | ||
| 6D-13 | 6 | 4 | 0,211 | 2800 | ||
| 6.8D-13 | 6,8 | 4 | 0,228 | 3000 | ||
| 7D-13 | 7 | 4 | 0,232 | 3000 | ||
| 8D-13 | 8 | 4 | 0,275 | 3000 | ||
| 10D-13 | 10 | 4 | 0,272 | 3000 | ||
| 12D-13 | 12 | 3 | 0,483 | 3000 | ||
| 15D-13 | 15 | 3 | 0,488 | 3100 | ||
| 16D-13 | 16 | 3 | 0,454 | 3100 | ||
| 18D-13 | 18 | 3 | 0,511 | 3200 | ||
| 20D-13 | 20 | 3 | 0,568 | 3200 | ||
| 22D-13 | 22 | 3 | 0,581 | 3200 | ||
| 25D-13 | 25 | 2 | 0,625 | 3200 | ||
| 30D-13 | 30 | 2 | 0,696 | 3200 | ||
| 33D-13 | 33 | 2 | 0,765 | 3200 | ||
| 47D-13 | 47 | 2 | 1,091 | 3200 | ||
| 50D-13 | 50 | 2 | 1,161 | 3200 |
Especificación técnica
Diámetro Φ40mm del cuerpo
| P/N | EL R25±20% (Ω) | Índice sensible termal B±10% (K) | Imax actual de estado estacionario máximo (A) | R aproximado de Rmax actual máximo (Ω) | Disipación de poder máxima Pmax (W) | Constante de tiempo termal (mW/C) | Constante de tiempo termal (s) | Capacitancia máxima del impulso (uF) 240VAC |
| MF73-0.2/50 | 0,2 | 2600 | 50 | 0,007 | 25 | ≥55 | ≤350 | 8000 |
| MF73-0.5/40 | 0,5 | 2600 | 40 | 0,008 | 6800 | |||
| MF73-3/28 | 3 | 2800 | 28 | 0,02 | 6800 | |||
| MF73-5/25 | 5 | 3000 | 25 | 0,028 | 4700 | |||
| MF73-8/20 | 8 | 3200 | 20 | 0,034 | 3300 | |||
| MF73-10/19 | 10 | 3200 | 19 | 0,038 | 3300 |
Diámetro Φ45mm del cuerpo
| P/N | EL R25±20% (Ω) | Índice sensible termal B±10% (K) | Imax actual de estado estacionario máximo (A) | R aproximado de Rmax actual máximo (Ω) | Disipación de poder máxima Pmax (W) | Constante de tiempo termal (mW/C) | Constante de tiempo termal (s) | Capacitancia máxima del impulso (uF) 240VAC |
| MF73-0.2/65 | 0,2 | 2600 | 65 | 0,006 | 30 | ≥70 | ≤480 | 11500 |
| MF73-0.5/50 | 0,5 | 2600 | 50 | 0,007 | 8000 | |||
| MF73-2/40 | 2 | 2600 | 40 | 0,012 | 8000 | |||
| MF73-5/30 | 5 | 3000 | 30 | 0,025 | 6800 | |||
| MF73-10/24 | 10 | 3200 | 24 | 0,032 | 4700 |
Diámetro Φ50mm del cuerpo
| P/N | EL R25±20% (Ω) | Índice sensible termal B±10% (K) | Imax actual de estado estacionario máximo (A) | R aproximado de Rmax actual máximo (Ω) | Disipación de poder máxima Pmax (W) | Constante de tiempo termal (mW/C) | Constante de tiempo termal (s) | Capacitancia máxima del impulso (uF) 240VAC |
| MF73-0.2/80 | 0,2 | 2600 | 80 | 0,004 | 36 | ≥90 | ≤650 | 15000 |
| MF73-0.5/60 | 0,5 | 2600 | 60 | 0,006 | 11500 | |||
| MF73-1/56 | 1 | 2600 | 56 | 0,008 | 11500 | |||
| MF73-3/40 | 3 | 2800 | 40 | 0,015 | 11500 | |||
| MF73-5/35 | 5 | 3000 | 35 | 0,022 | 8000 | |||
| MF73-6.8/32 | 6,8 | 3000 | 32 | 0,025 | 8000 | |||
| MF73-10/27 | 10 | 3200 | 27 | 0,03 | 6800 |
Proceso del producto
