Datos del producto:
|
| Uso: | Compensación de temperatura de varios circuitos. | OEM DEL ODM: | Sí |
|---|---|---|---|
| Temperatura de funcionamiento: | -40 ℃ ~ 200 ℃ | Modifique para requisitos particulares: | proporcione los servicios de la muestra |
| Muestra: | Disponible | Tecnología: | Composición Cerámica |
| Tipo del paquete: | A través del agujero | palabra clave: | Resistencia térmica NTC |
| Resaltar: | resistor termal de 5D15 NTC,Resistor termal rápido de la respuesta NTC,termistor 5D15 |
||

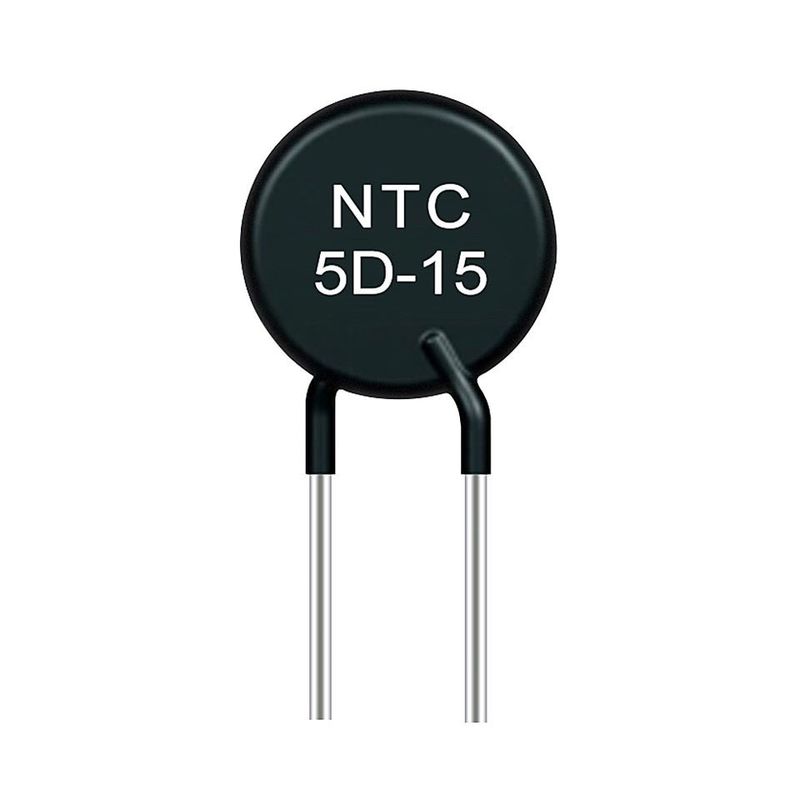

Gama de temperaturas ancha rápida de funcionamiento del resistor termal de la respuesta 5D15 NTC
Simplemente hablando, el termistor de NTC refiere al termistor negativo del coeficiente de temperatura, que es una clase de resistencia del sensor cuyas disminuciones del valor de la resistencia con el aumento de la temperatura. Se hace de óxidos metálicos tales como manganeso, cobalto, níquel y cobre como los materiales principales, y es fabricado por tecnología de cerámica. Estos materiales todos del óxido de metal tienen propiedades del semiconductor, porque son totalmente similares a los materiales del semiconductor tales como germanio y silicio en términos de conductividad. Lo que sigue introduce principalmente el método del uso y el uso del termistor del ntc en el circuito.
Uso recomendado
Toda clase de fuente de alimentación, fuente de alimentación de UPS, fuente de alimentación que cambia
Cargador de EV, pila de carga
Viaje en automóvili el dirver, conductor del motor del servidor de la superpotencia, regulador de la lógica
Soldador eléctrico del plasma del poder más elevado, cortadora, lámpara de la iluminación del superpoder
Equipo de resonancia magnética nuclear, amplificador de potencia audio del superpoder, transformador del círculo del poder más elevado
El panel solar pone en orden con el inversor de corriente de la alta capacidad
Entonces robot industrial drived por la fuente de tensión, gabinete eléctrico inteligente con de tensión inferior
| modelo |
Poder cero clasificado |
Max.steady Corriente del estado (A) |
Residual Resistencia (Ω) |
B25/85 (k) |
Tiempo de Themal Constantes |
Disipación |
| 1.3D-13 | 1,3 | 7 | 0,089 | 2700 | ≤70 | ≥13 |
| 1.5D-13 | 1,5 | 7 | 0,089 | 2700 | ||
| 2.5D-13 | 2,5 | 6 | 0,108 | 2700 | ||
| 3D-13 | 3 | 6 | 0,145 | 2700 | ||
| 4D-13 | 4 | 5 | 0,146 | 2700 | ||
| 4.7D-13 | 4,7 | 5 | 0,147 | 2800 | ||
| 5D-13 | 5 | 5 | 0,15 | 2800 | ||
| 6D-13 | 6 | 4 | 0,211 | 2800 | ||
| 6.8D-13 | 6,8 | 4 | 0,228 | 3000 | ||
| 7D-13 | 7 | 4 | 0,232 | 3000 | ||
| 8D-13 | 8 | 4 | 0,275 | 3000 | ||
| 10D-13 | 10 | 4 | 0,272 | 3000 | ||
| 12D-13 | 12 | 3 | 0,483 | 3000 | ||
| 15D-13 | 15 | 3 | 0,488 | 3100 | ||
| 16D-13 | 16 | 3 | 0,454 | 3100 | ||
| 18D-13 | 18 | 3 | 0,511 | 3200 | ||
| 20D-13 | 20 | 3 | 0,568 | 3200 | ||
| 22D-13 | 22 | 3 | 0,581 | 3200 | ||
| 25D-13 | 25 | 2 | 0,625 | 3200 | ||
| 30D-13 | 30 | 2 | 0,696 | 3200 | ||
| 33D-13 | 33 | 2 | 0,765 | 3200 | ||
| 47D-13 | 47 | 2 | 1,091 | 3200 | ||
| 50D-13 | 50 | 2 | 1,161 | 3200 |
Especificación técnica
Diámetro Φ40mm del cuerpo
| P/N | EL R25±20% (Ω) | Índice sensible termal B±10% (K) | Imax actual de estado estacionario máximo (A) | R aproximado de Rmax actual máximo (Ω) | Disipación de poder máxima Pmax (W) | Constante de tiempo termal (mW/C) | Constante de tiempo termal (s) | Capacitancia máxima del impulso (uF) 240VAC |
| MF73-0.2/50 | 0,2 | 2600 | 50 | 0,007 | 25 | ≥55 | ≤350 | 8000 |
| MF73-0.5/40 | 0,5 | 2600 | 40 | 0,008 | 6800 | |||
| MF73-3/28 | 3 | 2800 | 28 | 0,02 | 6800 | |||
| MF73-5/25 | 5 | 3000 | 25 | 0,028 | 4700 | |||
| MF73-8/20 | 8 | 3200 | 20 | 0,034 | 3300 | |||
| MF73-10/19 | 10 | 3200 | 19 | 0,038 | 3300 |
Diámetro Φ45mm del cuerpo
| P/N | EL R25±20% (Ω) | Índice sensible termal B±10% (K) | Imax actual de estado estacionario máximo (A) | R aproximado de Rmax actual máximo (Ω) | Disipación de poder máxima Pmax (W) | Constante de tiempo termal (mW/C) | Constante de tiempo termal (s) | Capacitancia máxima del impulso (uF) 240VAC |
| MF73-0.2/65 | 0,2 | 2600 | 65 | 0,006 | 30 | ≥70 | ≤480 | 11500 |
| MF73-0.5/50 | 0,5 | 2600 | 50 | 0,007 | 8000 | |||
| MF73-2/40 | 2 | 2600 | 40 | 0,012 | 8000 | |||
| MF73-5/30 | 5 | 3000 | 30 | 0,025 | 6800 | |||
| MF73-10/24 | 10 | 3200 | 24 | 0,032 | 4700 |
Diámetro Φ50mm del cuerpo
| P/N | EL R25±20% (Ω) | Índice sensible termal B±10% (K) | Imax actual de estado estacionario máximo (A) | R aproximado de Rmax actual máximo (Ω) | Disipación de poder máxima Pmax (W) | Constante de tiempo termal (mW/C) | Constante de tiempo termal (s) | Capacitancia máxima del impulso (uF) 240VAC |
| MF73-0.2/80 | 0,2 | 2600 | 80 | 0,004 | 36 | ≥90 | ≤650 | 15000 |
| MF73-0.5/60 | 0,5 | 2600 | 60 | 0,006 | 11500 | |||
| MF73-1/56 | 1 | 2600 | 56 | 0,008 | 11500 | |||
| MF73-3/40 | 3 | 2800 | 40 | 0,015 | 11500 | |||
| MF73-5/35 | 5 | 3000 | 35 | 0,022 | 8000 | |||
| MF73-6.8/32 | 6,8 | 3000 | 32 | 0,025 | 8000 | |||
| MF73-10/27 | 10 | 3200 | 27 | 0,03 | 6800 |
Proceso del producto
