Datos del producto:
|
| DC Chispa-sobre voltaje: | 75~1000V | Tamaño: | 4,5 mm * 3,2 mm |
|---|---|---|---|
| Modifique para requisitos particulares: | proporcione los servicios de la muestra | palabra clave: | Tubo de descarga de gas |
| Muestra: | Disponible | Características: | Alto voltaje de retención. |
| Resaltar: | Tubos de descarga de cerámica de SMD,Tubos de descarga de cerámica 230XM |
||

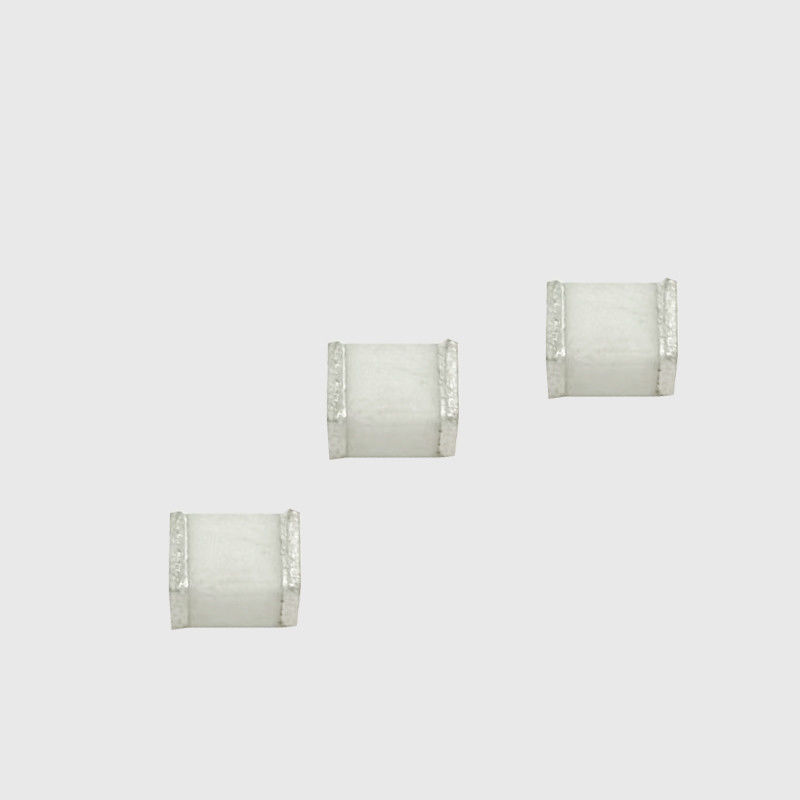

Tubo bajo de la descarga de gas de la capacitancia 4.5mm*3.2m m SMD 230XM del diseño del Micro-Gap para las fuentes de alimentación
SMD 230XM.pdf
El tubo de descarga de gas es un componente de protección contra rayos de tipo brecha, que se ha utilizado ampliamente en la protección contra rayos de los sistemas de comunicación.El tubo de descarga se usa a menudo en la primera o las dos primeras etapas de un circuito de protección multinivel para descargar sobrecorriente instantánea de rayos y limitar la sobretensión.Dado que la resistencia de aislamiento entre electrodos del tubo de descarga es grande y la capacitancia parásita es pequeña, no es adecuado para alta frecuencia. La protección contra rayos para líneas de señal tiene ventajas definitivas.Las principales deficiencias de las características de protección del tubo de descarga son que el tiempo de retardo de descarga es grande, la sensibilidad de acción no es ideal y es difícil suprimir eficazmente la onda del rayo con un aumento pronunciado de la cabeza de onda, y hay un problema de marcha libre en la protección contra rayos del sistema de potencia.
Los tubos de descarga de gas de uso común incluyen tubos de descarga de dos electrodos y tubos de descarga de tres electrodos.La mayoría de los materiales de la cubierta del empaque son de cerámica, por lo que se denominan tubos de descarga de cerámica.
Principio de selección
(1) El voltaje de descarga de CC del tubo de descarga de gas debe ser mayor que el voltaje máximo durante el funcionamiento normal de la línea, para no afectar el funcionamiento normal de la línea.
(2) El voltaje de descarga de pulso del tubo de descarga de gas debe ser inferior al valor de voltaje instantáneo más alto que la línea puede soportar, para garantizar que el tubo de descarga de gas pueda responder más rápido que la línea en caso de sobretensión instantánea, y limite la sobretensión a un valor seguro por adelantado.
(3) El voltaje de retención del tubo de descarga de gas debe ser lo más alto posible.Una vez que desaparece la sobretensión, el tubo de descarga de gas se puede apagar a tiempo sin afectar el funcionamiento normal de la línea.
(4) El cable de tierra debe ser lo más corto posible y lo suficientemente grueso para facilitar la descarga de corrientes transitorias grandes.
(5) Si la sobretensión dura demasiado, el tubo de descarga de gas generará mucho calor.Para evitar daños en el equipo protegido por sobrecalentamiento, el tubo de descarga de gas debe estar equipado con un dispositivo de tarjeta de protección contra fallas.Hoy en día, algunos productos nuevos de tubos de descarga de gas tienen tarjetas a prueba de fallas.
Características
• Cumple con RoHS y HF
• Tamaño: 4,5 mm x 3,2 mm
• Voltaje de chispa CC: 75~1000V
• Tensión de ruptura estable.
• Alta resistencia de aislamiento.
• Alto voltaje de retención.
• Gran capacidad de absorción de corriente transitoria.
• Baja capacitancia
• Diseño de microespacios
Aplicaciones recomendadas
• Equipos de comunicación • Equipos CATV
• Equipo de prueba
• Líneas de datos
• Fuentes de alimentación
• Protección SLIC de telecomunicaciones
• Telecomunicaciones
