Datos del producto:
|
| DC Chispa-sobre voltaje: | 75~1000V | Tamaño: | 4,5 mm * 3,2 mm |
|---|---|---|---|
| Modifique para requisitos particulares: | proporcione los servicios de la muestra | Muestra: | Disponible |
| palabra clave: | Tubo de descarga de gas | Características: | Alta resistencia de aislamiento |
| Resaltar: | Tubo de descarga de gas de SMD,Tubo de descarga de gas 230XM |
||

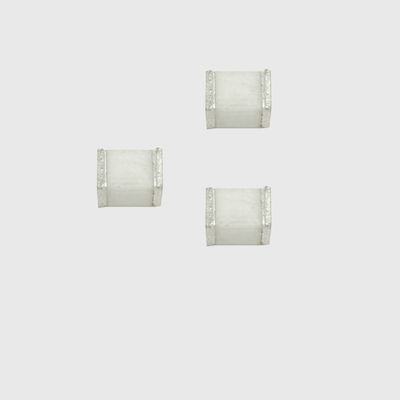

Alto tubo de descarga de gas de la resistencia 4.5mm*3.2m m SMD 230XM de aislamiento para las fuentes de alimentación
SMD 230XM.pdf
Principio de funcionamiento del tubo de descarga de gas
Cuando el voltaje aplicado aumenta para exceder la rigidez dieléctrica del gas, el espacio entre los dos polos romperá la descarga y el estado aislante original se transformará en un estado conductor.nivel de presión residual.
Los componentes principales del tubo de descarga de pentodo son básicamente los mismos que los de los tubos de descarga de dos y tres polos, tiene una mejor simetría de descarga y es adecuado para la protección de varias líneas.(Usado comúnmente en la protección de líneas de comunicación) La dispersión de descarga del tubo de descarga de dos polos es relativamente grande.Cuando se utiliza el tubo de descarga de dos polos, la sobretensión de modo común se puede convertir en una sobretensión de modo diferencial.El voltaje de operación normal del sistema aplicado a ambos extremos del tubo de descarga en el sistema debe ser más bajo que el voltaje para mantener la descarga, de lo contrario habrá un problema de marcha libre.El valor de voltaje para mantener la descarga luminiscente es más alto que el valor de voltaje para mantener la descarga de arco
Principio de selección
(1) El voltaje de descarga de CC del tubo de descarga de gas debe ser mayor que el voltaje máximo durante el funcionamiento normal de la línea, para no afectar el funcionamiento normal de la línea.
(2) El voltaje de descarga de pulso del tubo de descarga de gas debe ser inferior al valor de voltaje instantáneo más alto que la línea puede soportar, para garantizar que el tubo de descarga de gas pueda responder más rápido que la línea en caso de sobretensión instantánea, y limite la sobretensión a un valor seguro por adelantado.
(3) El voltaje de retención del tubo de descarga de gas debe ser lo más alto posible.Una vez que desaparece la sobretensión, el tubo de descarga de gas se puede apagar a tiempo sin afectar el funcionamiento normal de la línea.
(4) El cable de tierra debe ser lo más corto posible y lo suficientemente grueso para facilitar la descarga de corrientes transitorias grandes.
(5) Si la sobretensión dura demasiado, el tubo de descarga de gas generará mucho calor.Para evitar daños en el equipo protegido por sobrecalentamiento, el tubo de descarga de gas debe estar equipado con un dispositivo de tarjeta de protección contra fallas.Hoy en día, algunos productos nuevos de tubos de descarga de gas tienen tarjetas a prueba de fallas.
Características
• Cumple con RoHS y HF
• Tamaño: 4,5 mm x 3,2 mm
• Voltaje de chispa CC: 75~1000V
• Tensión de ruptura estable.
• Alta resistencia de aislamiento.
• Alto voltaje de retención.
• Gran capacidad de absorción de corriente transitoria.
• Baja capacitancia
• Diseño de microespacios
Aplicaciones recomendadas
• Equipos de comunicación • Equipos CATV
• Equipo de prueba
• Líneas de datos
• Fuentes de alimentación
• Protección SLIC de telecomunicaciones
• Telecomunicaciones
