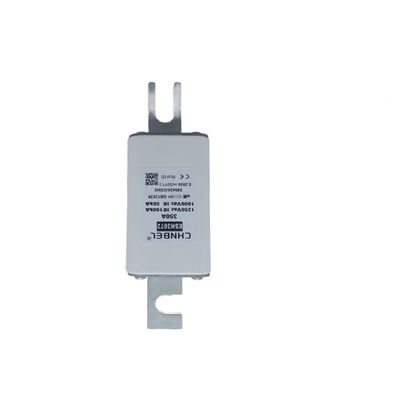

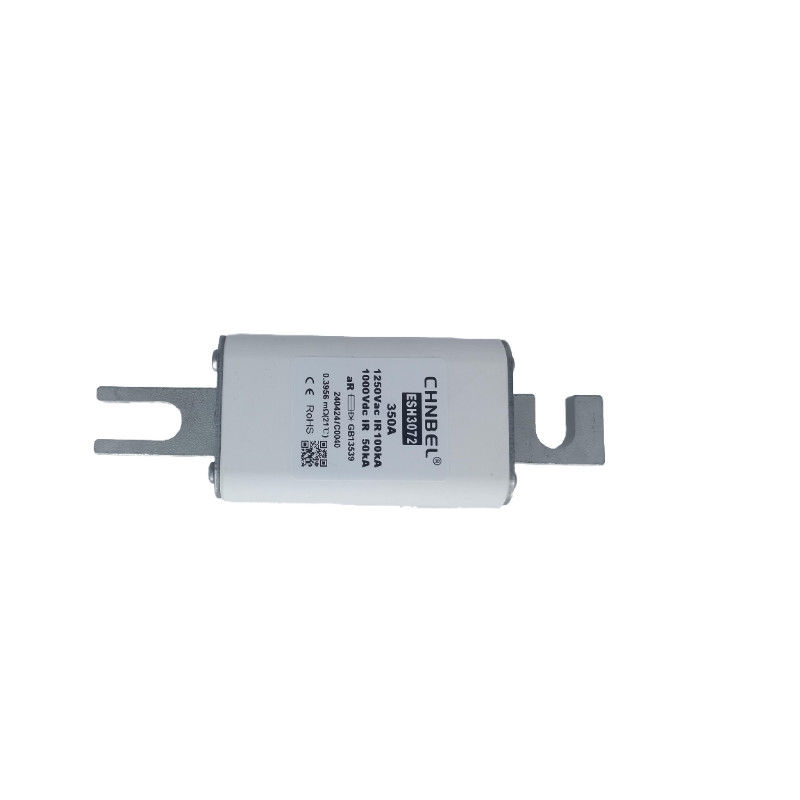

Descripción del producto:
Con una potencia IR de 120kA@1500Vdc, este fusible de respaldo de alto voltaje es capaz de manejar altos niveles de energía eléctrica,garantizar que su equipo eléctrico e infraestructura estén protegidos contra daños o fallos debidos a excesos de corriente.
Nuestro fusible de expulsión de alto voltaje está diseñado para cumplir con los estándares y aprobaciones GB13539/IEC60269, asegurando que cumpla con los más altos estándares de calidad y seguridad.Puede confiar en que este fusible funcionará de manera fiable y constante bajo condiciones de alto voltaje.
Una de las características clave de este fusible limitador de corriente de alto voltaje es su tiempo de arco rápido de menos de 5 ms.el fusible aislará de forma rápida y eficiente el fallo para evitar daños a su sistema eléctrico.
Invertir en nuestro fusible limitador de corriente de alto voltaje es una elección inteligente para cualquier instalación eléctrica de alto voltaje.usted puede confiar en que su sistema eléctrico está protegido de excesos de corriente.
Características y ventajas:
Se utiliza para la protección de cortocircuito del dispositivo de almacenamiento de energía, centro de UPS, sistema de carga, inversor, pila de carga.
La tecnología de curado más avanzada del mundo, que mejora efectivamente la resistencia a las vibraciones y la capacidad de ruptura de alta corriente.
Dimensiones (mm)
Curva de tiempo actual
Transporte y almacenamiento
Evitar el ataque de las condiciones climáticas fuertes y daños mecánicos;
Almacenamiento del producto Temperatura: -40° C ~ 120° C ((-40° F ~ 248° F)El artículo 2, apartado 1
HUMIDIDAD del producto: T=40°C RH≤70%, T≤30°C RH≤80%, T≤20°C RH≤90%
La temperatura de almacenamiento del envase es de -40° C~80° C ((-40° F~176° F);
Almacenamiento en el envase Humedad: RH≤90%, libre de condensación.
Condiciones de funcionamiento
¿Qué quieres decir?Los fusibles pueden funcionar con regularidad en condiciones de flujo sin correcciones;
Si las condiciones de funcionamiento normales se superan pero aún se encuentran en el área de funcionamiento permitida, es posible que los fusibles necesiten correcciones y consulta adicional.
correspondiente a la superficie permitida, póngase en contacto con nuestra empresa para obtener más pruebas y análisis de aplicabilidad;
¿Qué quieres decir?El caudal de corriente regular debe ser ≤ 75% de la corriente nominal recomendada.
¿Qué quieres decir?Temperatura de funcionamiento: -5° C ~ 40° C ((23° F ~ 104° F);
¿Qué quieres decir?Temperatura de funcionamiento permitida: -40° C~125° C ((-40° F~257° F);
¿Qué quieres decir?Factores de corrección de temperatura: cuando se encuentre por debajo de -5°C (−23°F), el tiempo de prearcado de baja sobrecarga (LO) se alargará ligeramente, la corriente nominal aumentará ligeramente;
¿Qué quieres decir?Si se opera por encima de 40 °C (~ 104 °F),necesidad de correcciones adicionales de corriente nominal, factores: -Kt①.
*Nota①: El valor Kt ya ha tenido en cuenta la corriente de seguridad permitida en escenarios de operación regulares.
Alturas
¿Qué quieres decir?Condiciones de funcionamiento: altitud≤2500 m; Condiciones de funcionamiento permitidas: altitud entre 2000 y 4500 m;
¿Qué quieres decir?Factores de corrección de altitud: la gran altitud disminuirá la resistencia dieléctrica y la disipación de calor, y afectará a la fuerza de presión.
a) Fusiles Aumento de la elevación en T de 0,1-0,5 k a partir de cada aumento de 100 m de altitud;
b) La temperatura medio ambiente disminuye 0,5 k por cada 100 m de altitud aumentada;
c) Si se opera en un entorno abierto, ignorar la altitud afectada por la corriente nominal;
d) Si se opera en un ambiente cerrado y la temperatura del ambiente puede superar los 40° C(104° F),la corriente nominal debe reducirse.
factores: entre el 2% y el 5% por cada aumento de altitud de 1000 m.
*Nota: En la misma serie, la corriente nominal más alta se refiere a los factores de desratificación máximos, la corriente nominal más baja se refiere a los factores de desratificación mínimos.
¿Qué quieres decir?La resistencia dieléctrica se ve afectada por la gran altitud.
a) Entre 2000 y 4500 m, la resistencia dieléctrica disminuirá entre un 12% y un 15% por cada 1000 m. cita GB/T16935.1, corrección a partir de diferentes huecos dieléctricos;
b) Las distancias dieléctricas de los fusibles son normalmente mucho más largas que la GB/T16935.1, a menos que se trate de mini-dimensiones específicas, no se deben tener en cuenta los huecos dieléctricos;
c) La distancia dieléctrica entre los fusibles y otras estructuras electrónicas o el suelo difiere de las alturas.
Vibración y resistencia a los golpes
¿Qué quieres decir?Resistencia a las vibraciones de alta frecuencia:¿Qué quieres decir?20 g;
¿Qué quieres decir?La resistencia a las vibraciones de alta frecuencia puede satisfacer el transporte por vía férrea/vehículos de motor;
¿Qué quieres decir?Las vibraciones intensas y las condiciones de choque requieren más pruebas.
Instrucciones de mantenimiento y seguridad
¿Qué quieres decir?Para evitar un cortocircuito, utilizar un tablero aislante si es necesario.
¿Qué quieres decir?Mantener las instalaciones en buen estado de conservación regularmente, polvoriento/antioxidante/etc.;
¿Qué quieres decir?Reemplazar los fusibles en caso de daños a las instalaciones;
¿Qué quieres decir?NO cambie los fusibles durante la carga, a menos que sea necesario.
