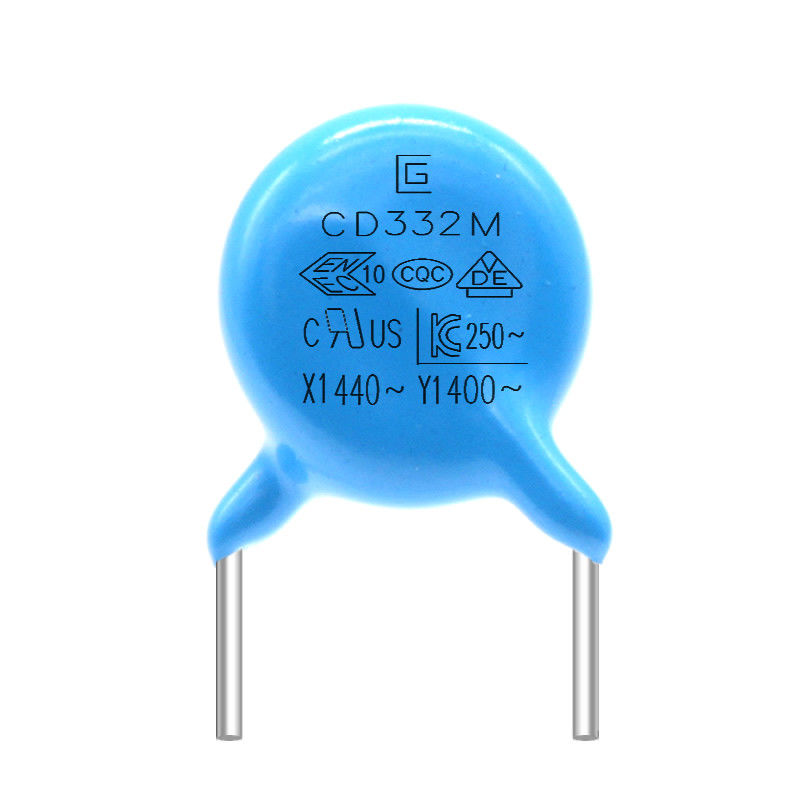

La pérdida de alta frecuencia del alto de la estabilidad los 332M 400VAC Y1 condensador de la seguridad es pequeña
Características y usos:
Está cubierto con la resina de epoxy ignífuga, conforme a los estándares UL94V-0
Los condensadores de cerámica del disco se diseñan específicamente para los usos de la CA y cumplen los requisitos de seguridad de las diversas agencias del estándar de seguridad
El tipo condensadores de DCF es ideal para usar en la supresión y la conexión a las tuberías de la fuente, línea puente, acoplamiento de interferencia electromágnetica de la antena, a través del uso de la línea y de la doble-protección
Ventajas
1. Tenemos todos los modelos del material, le ahorramos tiempo que mira el fuerte y recomendar los materiales para usted si usted necesita.
2. Con los mismos productos de calidad, podemos darle los mejores priceInquiries a la después-venta, nosotros proporcionaremos el buen servicio, tal situación del producto del asupdate, el soporte técnico etc (24 horas de en línea)
3. Tenemos mucha acción, y plazo de expedición es generalmente corto.
Hay algunos elementos variables en el circuito, tal como inductores, condensadores, etc. Estos elementos variables pueden causar generalmente solamente o reducir el cambio relativo (o la reducción) de la cantidad sinusoidal de su frecuencia correspondiente. Por ejemplo, cuando se gira el interruptor, la corriente alternada cambiará en varias ocasiones entre Y1 y Y2, y el campo electromagnético generado en este tiempo (un campo magnético similar a la luz emitida por la fuente de luz) generará naturalmente una fuerza entre los alambres
Condensador .pdf de la seguridad Y1
|
ARTÍCULO
|
ESPECIFICACIÓN
|
MÉTODO DE PRUEBA Y CONDICIÓN
|
|
Ciclo de los temporeros
|
Aspecto
|
Ningún defecto marcado
|
El condensador será introducido en la cámara de la prueba, y expuesto a las condiciones de temperatura tal y como se muestra en de la tabla en 5 ciclos.
tratamiento previo: El condensador será colocado en 125±2℃ para 1 hora, después colocó en la condición del sitio para 24±2hours antes de la medida inicial.
Poste-tratamiento: El condensador será almacenado por las horas 24±2 en las condiciones del sitio.
| (PASO) |
1 |
2 |
3 |
4 |
| (TEMPOREROS.) |
-25±3℃ |
20±2℃ |
125±3℃ |
20±2℃ |
| (TIEMPO) |
30±3min. |
3min. máximo |
30±3min. |
3min. máximo |
|
|
Capacitancia
Cambio
|
B: el ±10% máximo
E: el ±20% máximo
F: el ±30% máximo
|
|
D.F.
|
B, E: 5,0% máximos
F: 7,0% máximos
|
|
I.R.
|
Minuto 1000MΩ |
|
Humedad
(Debajo
Constante
Estado)
|
Aspecto
|
Ningún marcado
defecto
|
Fije el condensador por las horas 500±12 en 40±2℃ en el derecho del 95±3%.
tratamiento previo: El condensador será colocado en 125±2℃ para 1 hora, después colocó en la condición del sitio para 24±2 las horas antes de la medida inicial.
Poste-tratamiento: El condensador será almacenado por las horas 24±2 en la condición del sitio.
|
|
Capacitancia
Cambio
|
B: el ±10% máximo
E: el ±20% máximo
F: el ±30% máximo
|
|
D.F.
|
B, E: 5,0% máximos
F: 7,0% máximos
|
|
I.R.
|
Minuto 1500MΩ |
|
Dieléctrico
Fuerza
|
8 por artículo
|
|
Prueba de vida
|
Aspecto
|
Ningún marcado
defecto
|
Aplique un voltaje de 500V.AC, salvo que una vez cada hora que el voltaje se aumenta a 1000V.AC para 0.1sec.that será mantenida por las horas 1000±48 en 125±2℃.
Tratamiento previo: El condensador será almacenado en 125±2℃ para 1 hora, después colocó en la condición del sitio para 24±2H antes de medidas iniciales.
Poste-tratamiento: El condensador será almacenado por las horas 24±2 en la condición del sitio.
|
|
Capacitancia
Cambio
|
B: el ±10% máximo
E: el ±20% máximo
F: el ±30% máximo
|
|
D.F.
|
B, E: 5,0% máximos
F: 7,0% máximos
|
|
I.R.
|
Minuto 1500MΩ |
Voltaje del producto, material, tabla de la referencia del tamaño
| Producto y código del tamaño |
Voltaje ca clasificado |
Característica de la temperatura |
Capacitancia clasificada |
Tolerancia de la capacitancia |
Tamaño (milímetros) |
| D.max |
T.max |
P±0.8 |
d±0.05 |
| Q065B□100K□□ |
400Vac |
(b)
Y5P
±10
|
10pF |
K
el ±10%
|
6,5 |
4,5 |
10 |
0,55 |
| Q065B□150K□□ |
15pF |
6,5 |
4,5 |
10 |
0,55 |
| Q070B□220K□□ |
22pF |
7,0 |
4,5 |
10 |
0,55 |
| Q070B□330K□□ |
33pF |
7,0 |
4,5 |
10 |
0,55 |
| Q070B□470K□□ |
47pF |
7,0 |
4,5 |
10 |
0,55 |
| Q070B□560K□□ |
56pF |
7,0 |
4,5 |
10 |
0,55 |
| Q070B□620K□□ |
62pF |
7,0 |
4,5 |
10 |
0,55 |
| Q070B□820K□□ |
82pF |
7,0 |
4,5 |
10 |
0,55 |
| Q065B□101K□□ |
100pF |
6,5 |
4,5 |
10 |
0,55 |
| Q065B□221K□□ |
220pF |
6,5 |
4,5 |
10 |
0,55 |
| Q075B□331K□□ |
330pF |
7,5 |
4,5 |
10 |
0,6 |
| Q085B□471K□□ |
470pF |
8,5 |
4,5 |
10 |
0,6 |
| Q085B□561K□□ |
560pF |
8,5 |
4,5 |
10 |
0,6 |
| Q095B□681K□□ |
680pF |
9,5 |
4,5 |
10 |
0,6 |
| Q110B□821K□□ |
820pF |
11,0 |
4,5 |
10 |
0,6 |
| Q115B□102K□□ |
1000pF |
11,5 |
4,5 |
10 |
0,6 |
| Q065E□471K□□ |
(e)
Y5U
el +22%
-56%
|
470pF |
6,5 |
4,5 |
10 |
0,55 |
| Q075E□561K□□ |
560pF |
7,5 |
4,5 |
10 |
0,6 |
| Q075E□681K□□ |
680pF |
7,5 |
4,5 |
10 |
0,6 |
| Q075E□821K□□ |
820pF |
7,5 |
4,5 |
10 |
0,6 |
| Q085E□102K□□ |
1000pF |
8,5 |
4,5 |
10 |
0,65 |
| Q095E□152M□□ |
1500pF |
M
el ±20%
|
9,5 |
4,5 |
10 |
0,65 |
| Q105E□222M□□ |
2200pF |
10,5 |
4,5 |
10 |
0,65 |
| Q115E□332M□□ |
3300pF |
11,5 |
4,5 |
10 |
0,65 |
| Q065F□102M□□ |
(f)
Y5V
el +22%
-82%
|
1000pF |
6,5 |
4,5 |
10 |
0,55 |
| Q075F□152M□□ |
1500pF |
7,5 |
4,5 |
10 |
0,6 |
| Q085F□222M□□ |
2200pF |
8,5 |
4,5 |
10 |
0,6 |
| Q100F□332M□□ |
3300pF |
10,0 |
4,5 |
10 |
0,65 |
![]() ![]() ![]() Q115F□472M□□ |
4700pF |
11,5 |
4,5 |
10 |
0,65 |
Especificación y método de prueba
|
ARTÍCULO
|
ESPECIFICACIÓN
|
MÉTODO DE PRUEBA Y CONDICIÓN
|
|
Temporeros del almacenamiento. Gama
|
-40℃~+125℃ |
|
|
Temporeros de funcionamiento. Gama
|
-25℃~+125℃ |
|
|
Aspecto y
Dimensión
|
El aspecto tiene
ningún defecto marcado.
Las dimensiones estarán dentro de tolerancia especificada.
|
El aspecto se mire en vista
La dimensión sea medida por el calibrador
|
|
Marca
|
Debe ser discernido fácilmente.
|
Mírese en vista
|
|
Capacitancia
|
Dentro de especificado
tolerancia
|
Temporeros. 20±2℃
Vol. 1.0±0.2Vrms
Freq. 1±0.1KHz
|
|
Factor de disipación
|
B, E: 2,5% máximos
F: 3,5% máximos
|
La misma condición como capacitancia
|
|
Resistencia de aislamiento
|
10,000MΩ
10,000MΩmin
|
La resistencia de aislamiento será medida con 500±50V.DC dentro del sec 60±5 de la carga.
|
|
Fuerza dieléctrica
|
Entre
Alambres de ventaja
|
Ningún fracaso.
|
Aplique un voltaje de 4.0KVAC para 1 mínimo entre los alambres de ventaja.
(Carga/descarga current≤50mA) (Y2: 2.6KVAC)
|
|
Cuerpo
Aislamiento
|
Ningún fracaso.
|
Los terminales del condensador serán
![]() conectado junto. Una hoja de metal será envuelta de cerca alrededor del cuerpo del condensador a la distancia de cerca de 3 - 4 milímetros de cada terminal. Un voltaje de 4.0KVAC se aplica entre los alambres de ventaja del condensador y la hoja de metal. (Y2: 2.6KVAC)
(Carga/corriente derivada ≤50mA)
|
|
Temperatura
Característica
|
B: - el 10~+10%
E: - el 56~+22%
F: - el 80~+30%
|
La capacitancia será medida en cada paso como siguiente.
Tratamiento previo: El condensador será almacenado en 85±2℃ para 1 hora, después colocó en la condición del sitio para 24±2hours antes de medidas iniciales.
| (Paso) |
① |
② |
③ |
④ |
⑤ |
| (Temporeros.) |
20±2℃ |
-25±2℃ |
20±2℃ |
85±2℃ |
20±2℃ |
|
