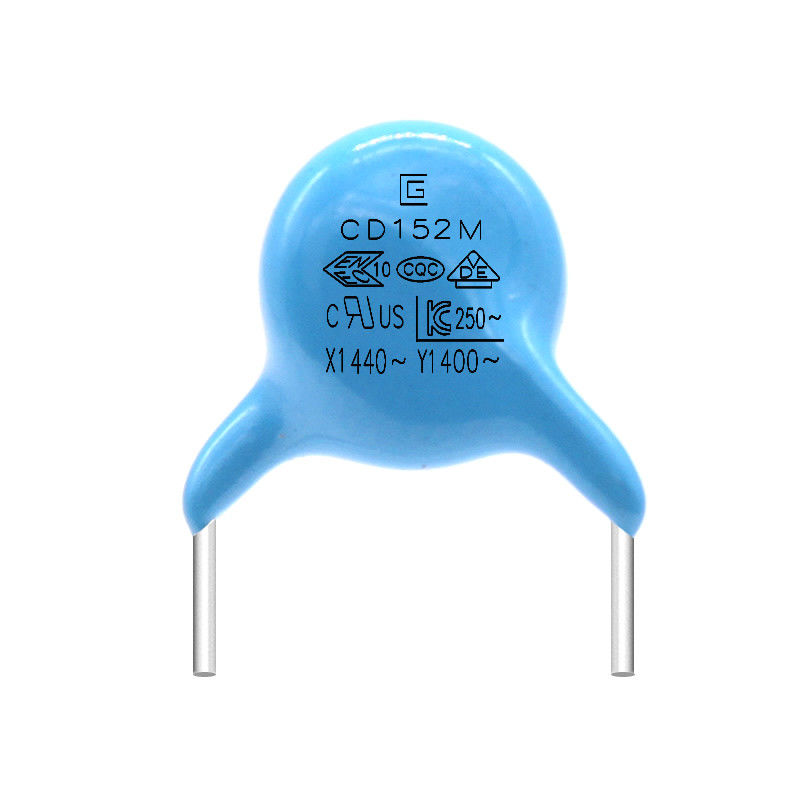

Resistencia de alto impacto de cerámica del condensador 400VAC de la seguridad Y1 del 152M

Ampliación de imagen : Resistencia de alto impacto de cerámica del condensador 400VAC de la seguridad Y1 del 152M

Datos del producto:

Lugar de origen:	Dongguan China
Nombre de la marca:	SG
Certificación:	VDE , CQC
Número de modelo:	Y5V-152M-400VAC

Pago y Envío Términos:

Cantidad de orden mínima:	10000 piezas
Precio:	Discuss
Detalles de empaquetado:	tamaño: 45 cm * 31 cm * 34 cm, caja interna: 29,2 cm * 21 cm * 31,3 cm, una caja de cartón dentro de
Tiempo de entrega:	15-21 días laborales
Condiciones de pago:	T/T
Capacidad de la fuente:	100000000 Piezas

Contacto

Resistencia de alto impacto de cerámica del condensador 400VAC de la seguridad Y1 del 152M

descripción

Temperatura de almacenamiento. Rango:	-40℃~+125℃	Temperatura de funcionamiento. Rango:	-25℃~+125℃
Material:	De cerámica	Modifique para requisitos particulares:	proporcione los servicios de la muestra
Características:	Ideal para aplicaciones en toda la línea.	palabra clave:	Condensador de seguridad Y1
Tipo del paquete:	A través del agujero	Usos:	RF/microondas, uso general
Resaltar:	condensador de la seguridad Y1 del 152M , Condensador de la seguridad de CQC Y1 , Condensadores de cerámica 400VAC de la seguridad

Resistencia de alto impacto del alto del aislamiento del funcionamiento el 152M 400VAC Y1 condensador tamaño pequeño de la seguridad

Hay algunos elementos variables en el circuito, tal como inductores, condensadores, etc. Estos elementos variables pueden causar generalmente solamente o reducir el cambio relativo (o la reducción) de la cantidad sinusoidal de su frecuencia correspondiente. Por ejemplo, cuando se gira el interruptor, la corriente alternada cambiará en varias ocasiones entre Y1 y Y2, y el campo electromagnético generado en este tiempo (un campo magnético similar a la luz emitida por la fuente de luz) generará naturalmente una fuerza entre los alambres

¿Cuál es la diferencia entre el condensador Y1 y el condensador Y2?

1. Soporte el voltaje y la echada es diferente
El voltaje clasificado del condensador Y1 es 400VAC y soporte el voltaje puede alcanzar 4000VAC
El voltaje clasificado del condensador Y2 es 300VAC y soporte el voltaje puede alcanzar 2600VAC
La echada convencional del condensador Y1 es 10m m
La echada convencional del condensador Y2 es 7.5m m
2. diversos tipos de aislamiento
El condensador Y1 pertenece al aislamiento doble o al aislamiento reforzado
El condensador Y2 pertenece al aislamiento básico o al aislamiento suplementario

Característica

1. Tamaño pequeño.
2. condensadores de la CA que han pasado y han cumplido con la certificación de seguridad.
3. La pérdida de alta frecuencia es pequeña, y puede soportar el impacto de las oleadas del pico de la CA.
4. atenuación fuerte de la capacidad, de pequeña capacidad y de la pérdida de la sobreintensidad de corriente.
5. vida de servicio larga.
6. El voltaje clasificado de Y1 es 400-500VAC, y el voltaje experimental es 4000VAC.
7. los condensadores de Y utilizan a menudo cerámica de alto voltaje.
8. Y1 es un condensador doble-aislado de Y, que se utiliza para tender un puente sobre los lados primarios y secundarios.
9. paquete ignífugo de la resina de epoxy.
10. los condensadores de X y los condensadores de Y se refieren colectivamente como condensadores de la seguridad. Los condensadores de la seguridad se utilizan en tales ocasiones, es decir, después de que el condensador falle, no causará descarga eléctrica y no pondrá en peligro seguridad personal.

Condensador .pdf de la seguridad Y1

Campos del uso del condensador Y1:

Es ideal para usar en la supresión y la conexión a las tuberías de la fuente, línea puente, acoplamiento de interferencia electromágnetica de la antena, a través de la línea, el uso de la doble-protección.

ARTÍCULO

ESPECIFICACIÓN

MÉTODO DE PRUEBA Y CONDICIÓN

Ciclo de los temporeros

Aspecto

Ningún defecto marcado

El condensador será introducido en la cámara de la prueba, y expuesto a las condiciones de temperatura tal y como se muestra en de la tabla en 5 ciclos.

tratamiento previo: El condensador será colocado en 125±2℃ para 1 hora, después colocó en la condición del sitio para 24±2hours antes de la medida inicial.

Poste-tratamiento: El condensador será almacenado por las horas 24±2 en las condiciones del sitio.

(PASO)	1	2	3	4
(TEMPOREROS.)	-25±3℃	20±2℃	125±3℃	20±2℃
(TIEMPO)	30±3min.	3min. máximo	30±3min.	3min. máximo

Capacitancia

Cambio

B: el ±10% máximo

E: el ±20% máximo

F: el ±30% máximo

D.F.

B, E: 5,0% máximos

F: 7,0% máximos

I.R.

Minuto 1000MΩ

Humedad

(Debajo

Constante

Estado)

Aspecto

Ningún marcado

defecto

Fije el condensador por las horas 500±12 en 40±2℃ en el derecho del 95±3%.

tratamiento previo: El condensador será colocado en 125±2℃ para 1 hora, después colocó en la condición del sitio para 24±2 las horas antes de la medida inicial.

Poste-tratamiento: El condensador será almacenado por las horas 24±2 en la condición del sitio.

Capacitancia

Cambio

B: el ±10% máximo

E: el ±20% máximo

F: el ±30% máximo

D.F.

B, E: 5,0% máximos

F: 7,0% máximos

I.R.

Minuto 1500MΩ

Dieléctrico

Fuerza

8 por artículo

Prueba de vida

Aspecto

Ningún marcado

defecto

Aplique un voltaje de 500V.AC, salvo que una vez cada hora que el voltaje se aumenta a 1000V.AC para 0.1sec.that será mantenida por las horas 1000±48 en 125±2℃.

Tratamiento previo: El condensador será almacenado en 125±2℃ para 1 hora, después colocó en la condición del sitio para 24±2H antes de medidas iniciales.

Poste-tratamiento: El condensador será almacenado por las horas 24±2 en la condición del sitio.

Capacitancia

Cambio

B: el ±10% máximo

E: el ±20% máximo

F: el ±30% máximo

D.F.

B, E: 5,0% máximos

F: 7,0% máximos

I.R.

Minuto 1500MΩ

Voltaje del producto, material, tabla de la referencia del tamaño

Producto y código del tamaño	Voltaje ca clasificado	Característica de la temperatura	Capacitancia clasificada	Tolerancia de la capacitancia	Tamaño (milímetros)
Producto y código del tamaño	Voltaje ca clasificado	Característica de la temperatura	Capacitancia clasificada	Tolerancia de la capacitancia	D.max	T.max	P±0.8	d±0.05
Q065B□100K□□	400Vac	(b) Y5P ±10	10pF	K el ±10%	6,5	4,5	10	0,55
Q065B□150K□□			15pF		6,5	4,5	10	0,55
Q070B□220K□□			22pF		7,0	4,5	10	0,55
Q070B□330K□□			33pF		7,0	4,5	10	0,55
Q070B□470K□□			47pF		7,0	4,5	10	0,55
Q070B□560K□□			56pF		7,0	4,5	10	0,55
Q070B□620K□□			62pF		7,0	4,5	10	0,55
Q070B□820K□□			82pF		7,0	4,5	10	0,55
Q065B□101K□□			100pF		6,5	4,5	10	0,55
Q065B□221K□□			220pF		6,5	4,5	10	0,55
Q075B□331K□□			330pF		7,5	4,5	10	0,6
Q085B□471K□□			470pF		8,5	4,5	10	0,6
Q085B□561K□□			560pF		8,5	4,5	10	0,6
Q095B□681K□□			680pF		9,5	4,5	10	0,6
Q110B□821K□□			820pF		11,0	4,5	10	0,6
Q115B□102K□□			1000pF		11,5	4,5	10	0,6
Q065E□471K□□		(e) Y5U el +22% -56%	470pF		6,5	4,5	10	0,55
Q075E□561K□□			560pF		7,5	4,5	10	0,6
Q075E□681K□□			680pF		7,5	4,5	10	0,6
Q075E□821K□□			820pF		7,5	4,5	10	0,6
Q085E□102K□□			1000pF		8,5	4,5	10	0,65
Q095E□152M□□			1500pF	M el ±20%	9,5	4,5	10	0,65
Q105E□222M□□			2200pF		10,5	4,5	10	0,65
Q115E□332M□□			3300pF		11,5	4,5	10	0,65
Q065F□102M□□		(f) Y5V el +22% -82%	1000pF		6,5	4,5	10	0,55
Q075F□152M□□			1500pF		7,5	4,5	10	0,6
Q085F□222M□□			2200pF		8,5	4,5	10	0,6
Q100F□332M□□			3300pF		10,0	4,5	10	0,65
Q115F□472M□□			4700pF		11,5	4,5	10	0,65

Resistencia de alto impacto de cerámica del condensador 400VAC de la seguridad Y1 del 152M 0
Especificación y método de prueba

ARTÍCULO

ESPECIFICACIÓN

MÉTODO DE PRUEBA Y CONDICIÓN

Temporeros del almacenamiento. Gama

-40℃~+125℃

Temporeros de funcionamiento. Gama

-25℃~+125℃

Aspecto y
Dimensión

El aspecto tiene
ningún defecto marcado.
Las dimensiones estarán dentro de tolerancia especificada.

El aspecto se mire en vista
La dimensión sea medida por el calibrador

Marca

Debe ser discernido fácilmente.

Mírese en vista

Capacitancia

Dentro de especificado
tolerancia

Temporeros. 20±2℃
Vol. 1.0±0.2Vrms
Freq. 1±0.1KHz

Factor de disipación

B, E: 2,5% máximos
F: 3,5% máximos

La misma condición como capacitancia

Resistencia de aislamiento

10,000MΩ
10,000MΩmin

La resistencia de aislamiento será medida con 500±50V.DC dentro del sec 60±5 de la carga.

Fuerza dieléctrica

Entre
Alambres de ventaja

Ningún fracaso.

Aplique un voltaje de 4.0KVAC para 1 mínimo entre los alambres de ventaja.
(Carga/descarga current≤50mA) (Y2: 2.6KVAC)

Cuerpo
Aislamiento

Ningún fracaso.

Los terminales del condensador serán
conectado junto. Una hoja de metal será envuelta de cerca alrededor del cuerpo del condensador a la distancia de cerca de 3 - 4 milímetros de cada terminal. Un voltaje de 4.0KVAC se aplica entre los alambres de ventaja del condensador y la hoja de metal. (Y2: 2.6KVAC)
(Carga/corriente derivada ≤50mA)

Temperatura
Característica

B: - el 10~+10%
E: - el 56~+22%
F: - el 80~+30%

La capacitancia será medida en cada paso como siguiente.
Tratamiento previo: El condensador será almacenado en 85±2℃ para 1 hora, después colocó en la condición del sitio para 24±2hours antes de medidas iniciales.

(Paso)	①	②	③	④	⑤
(Temporeros.)	20±2℃	-25±2℃	20±2℃	85±2℃	20±2℃

Resistencia de alto impacto de cerámica del condensador 400VAC de la seguridad Y1 del 152M 1
Proceso de producción
