Datos del producto:
|
| Temperatura de almacenamiento. Rango: | -40℃~+125℃ | Temperatura de funcionamiento. Rango: | -25℃~+125℃ |
|---|---|---|---|
| Material: | De cerámica | Modifique para requisitos particulares: | proporcione los servicios de la muestra |
| Características: | Talla pequeña | palabra clave: | Condensador de seguridad Y1 |
| Tipo del paquete: | A través del agujero | Usos: | equipo de oficina, equipo electrónico |
| Resaltar: | Condensador de cerámica de la seguridad,el 102M Capacitor |
||

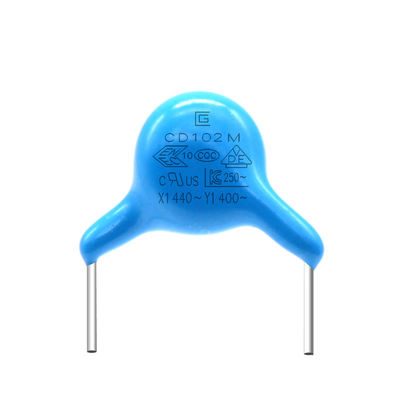

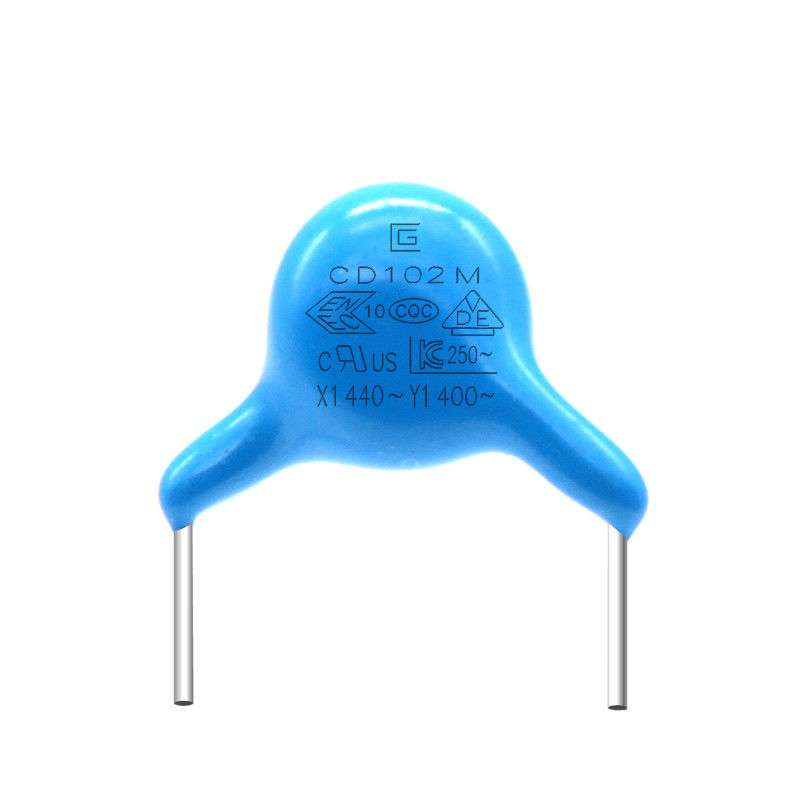

Paquete ignífugo de la resina de epoxy del alto del aislamiento del funcionamiento el 102M 400VAC Y1 condensador de la seguridad
Características:
Alto funcionamiento del aislamiento
alta estabilidad
resistencia de alto impacto
vida de servicio larga
Condensador .pdf de la seguridad Y1
Campos del uso del condensador Y1:
Es ideal para usar en la supresión y la conexión a las tuberías de la fuente, línea puente, acoplamiento de interferencia electromágnetica de la antena, a través de la línea, el uso de la doble-protección.
¿Cuál es la diferencia entre el condensador Y1 y el condensador Y2?
1. Soporte el voltaje y la echada es diferente
El voltaje clasificado del condensador Y1 es 400VAC y soporte el voltaje puede alcanzar 4000VAC
El voltaje clasificado del condensador Y2 es 300VAC y soporte el voltaje puede alcanzar 2600VAC
La echada convencional del condensador Y1 es 10m m
La echada convencional del condensador Y2 es 7.5m m
2. diversos tipos de aislamiento
El condensador Y1 pertenece al aislamiento doble o al aislamiento reforzado
El condensador Y2 pertenece al aislamiento básico o al aislamiento suplementario
|
ARTÍCULO |
ESPECIFICACIÓN |
MÉTODO DE PRUEBA Y CONDICIÓN |
||||||||||||||||
|
Ciclo de los temporeros
|
Aspecto |
Ningún defecto marcado |
El condensador será introducido en la cámara de la prueba, y expuesto a las condiciones de temperatura tal y como se muestra en de la tabla en 5 ciclos. tratamiento previo: El condensador será colocado en 125±2℃ para 1 hora, después colocó en la condición del sitio para 24±2hours antes de la medida inicial. Poste-tratamiento: El condensador será almacenado por las horas 24±2 en las condiciones del sitio.
|
|||||||||||||||
|
Capacitancia Cambio |
B: el ±10% máximo E: el ±20% máximo F: el ±30% máximo |
|||||||||||||||||
|
D.F. |
B, E: 5,0% máximos F: 7,0% máximos |
|||||||||||||||||
|
I.R. |
Minuto 1000MΩ | |||||||||||||||||
|
Humedad (Debajo Constante Estado) |
Aspecto |
Ningún marcado defecto |
Fije el condensador por las horas 500±12 en 40±2℃ en el derecho del 95±3%. tratamiento previo: El condensador será colocado en 125±2℃ para 1 hora, después colocó en la condición del sitio para 24±2 las horas antes de la medida inicial. Poste-tratamiento: El condensador será almacenado por las horas 24±2 en la condición del sitio. |
|||||||||||||||
|
Capacitancia Cambio |
B: el ±10% máximo E: el ±20% máximo F: el ±30% máximo |
|||||||||||||||||
|
D.F. |
B, E: 5,0% máximos F: 7,0% máximos |
|||||||||||||||||
|
I.R. |
Minuto 1500MΩ | |||||||||||||||||
|
Dieléctrico Fuerza |
8 por artículo |
|||||||||||||||||
|
Prueba de vida |
Aspecto |
Ningún marcado defecto |
Aplique un voltaje de 500V.AC, salvo que una vez cada hora que el voltaje se aumenta a 1000V.AC para 0.1sec.that será mantenida por las horas 1000±48 en 125±2℃. Tratamiento previo: El condensador será almacenado en 125±2℃ para 1 hora, después colocó en la condición del sitio para 24±2H antes de medidas iniciales. Poste-tratamiento: El condensador será almacenado por las horas 24±2 en la condición del sitio. |
|||||||||||||||
|
Capacitancia Cambio |
B: el ±10% máximo E: el ±20% máximo F: el ±30% máximo |
|||||||||||||||||
|
D.F. |
B, E: 5,0% máximos F: 7,0% máximos |
|||||||||||||||||
|
I.R. |
Minuto 1500MΩ | |||||||||||||||||
Voltaje del producto, material, tabla de la referencia del tamaño
| Producto y código del tamaño | Voltaje ca clasificado | Característica de la temperatura | Capacitancia clasificada | Tolerancia de la capacitancia | Tamaño (milímetros) | |||
| D.max | T.max | P±0.8 | d±0.05 | |||||
| Q065B□100K□□ | 400Vac |
(b) |
10pF |
K |
6,5 | 4,5 | 10 | 0,55 |
| Q065B□150K□□ | 15pF | 6,5 | 4,5 | 10 | 0,55 | |||
| Q070B□220K□□ | 22pF | 7,0 | 4,5 | 10 | 0,55 | |||
| Q070B□330K□□ | 33pF | 7,0 | 4,5 | 10 | 0,55 | |||
| Q070B□470K□□ | 47pF | 7,0 | 4,5 | 10 | 0,55 | |||
| Q070B□560K□□ | 56pF | 7,0 | 4,5 | 10 | 0,55 | |||
| Q070B□620K□□ | 62pF | 7,0 | 4,5 | 10 | 0,55 | |||
| Q070B□820K□□ | 82pF | 7,0 | 4,5 | 10 | 0,55 | |||
| Q065B□101K□□ | 100pF | 6,5 | 4,5 | 10 | 0,55 | |||
| Q065B□221K□□ | 220pF | 6,5 | 4,5 | 10 | 0,55 | |||
| Q075B□331K□□ | 330pF | 7,5 | 4,5 | 10 | 0,6 | |||
| Q085B□471K□□ | 470pF | 8,5 | 4,5 | 10 | 0,6 | |||
| Q085B□561K□□ | 560pF | 8,5 | 4,5 | 10 | 0,6 | |||
| Q095B□681K□□ | 680pF | 9,5 | 4,5 | 10 | 0,6 | |||
| Q110B□821K□□ | 820pF | 11,0 | 4,5 | 10 | 0,6 | |||
| Q115B□102K□□ | 1000pF | 11,5 | 4,5 | 10 | 0,6 | |||
| Q065E□471K□□ |
(e) |
470pF | 6,5 | 4,5 | 10 | 0,55 | ||
| Q075E□561K□□ | 560pF | 7,5 | 4,5 | 10 | 0,6 | |||
| Q075E□681K□□ | 680pF | 7,5 | 4,5 | 10 | 0,6 | |||
| Q075E□821K□□ | 820pF | 7,5 | 4,5 | 10 | 0,6 | |||
| Q085E□102K□□ | 1000pF | 8,5 | 4,5 | 10 | 0,65 | |||
| Q095E□152M□□ | 1500pF |
M |
9,5 | 4,5 | 10 | 0,65 | ||
| Q105E□222M□□ | 2200pF | 10,5 | 4,5 | 10 | 0,65 | |||
| Q115E□332M□□ | 3300pF | 11,5 | 4,5 | 10 | 0,65 | |||
| Q065F□102M□□ |
(f) |
1000pF | 6,5 | 4,5 | 10 | 0,55 | ||
| Q075F□152M□□ | 1500pF | 7,5 | 4,5 | 10 | 0,6 | |||
| Q085F□222M□□ | 2200pF | 8,5 | 4,5 | 10 | 0,6 | |||
| Q100F□332M□□ | 3300pF | 10,0 | 4,5 | 10 | 0,65 | |||
| 4700pF | 11,5 | 4,5 | 10 | 0,65 | ||||
Especificación y método de prueba
|
ARTÍCULO |
ESPECIFICACIÓN |
MÉTODO DE PRUEBA Y CONDICIÓN |
|||||||||||||
|
Temporeros del almacenamiento. Gama |
-40℃~+125℃ | ||||||||||||||
|
Temporeros de funcionamiento. Gama |
-25℃~+125℃ | ||||||||||||||
|
|
El aspecto tiene |
|
|||||||||||||
|
|
|
|
|||||||||||||
|
|
|
Temporeros. 20±2℃ |
|||||||||||||
|
Factor de disipación |
B, E: 2,5% máximos |
|
|||||||||||||
|
|
10,000MΩ |
|
|||||||||||||
|
|
|
|
|
||||||||||||
|
|
|
|
|||||||||||||
|
|
B: - el 10~+10% |
|
|||||||||||||
Proceso de producción
