Datos del producto:
|
| Temperatura de almacenamiento. Rango: | -40℃~+125℃ | Temperatura de funcionamiento. Rango: | -25℃~+125℃ |
|---|---|---|---|
| Certificado: | CQC, VDE, IEC, ENEC, RoHS | Modifique para requisitos particulares: | Sí, proporcionar servicios de muestra |
| Características: | Talla pequeña | Paquete: | Embalaje estándar |
| Uso: | Seguridad | Tipo: | Condensador de seguridad Y1 |
| Resaltar: | Condensador de cerámica de alto voltaje 471k,Condensador de cerámica de alto voltaje 400vac,Pequeño condensador de cerámica 400 VAC |
||

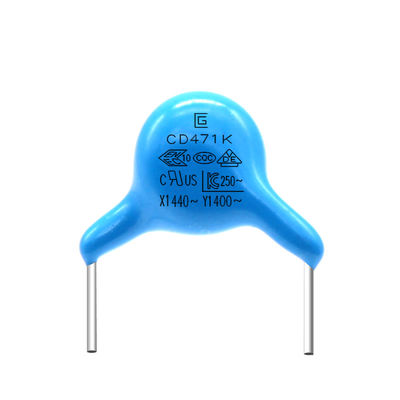

El condensador tamaño pequeño de la seguridad de 471K 400VAC Y1 utiliza a menudo cerámica de alto voltaje
Hay algunos elementos variables en el circuito, tal como inductores, condensadores, etc. Estos elementos variables pueden causar generalmente solamente o reducir el cambio relativo (o la reducción) de la cantidad sinusoidal de su frecuencia correspondiente. Por ejemplo, cuando se gira el interruptor, la corriente alternada cambiará en varias ocasiones entre Y1 y Y2, y el campo electromagnético generado en este tiempo (un campo magnético similar a la luz emitida por la fuente de luz) generará naturalmente una fuerza entre los alambres
Característica
1. Tamaño pequeño.
2. condensadores de la CA que han pasado y han cumplido con la certificación de seguridad.
3. La pérdida de alta frecuencia es pequeña, y puede soportar el impacto de las oleadas del pico de la CA.
4. atenuación fuerte de la capacidad, de pequeña capacidad y de la pérdida de la sobreintensidad de corriente.
5. vida de servicio larga.
6. El voltaje clasificado de Y1 es 400-500VAC, y el voltaje experimental es 4000VAC.
7. los condensadores de Y utilizan a menudo cerámica de alto voltaje.
8. Y1 es un condensador doble-aislado de Y, que se utiliza para tender un puente sobre los lados primarios y secundarios.
9. paquete ignífugo de la resina de epoxy.
Condensador .pdf de la seguridad Y1
USOS
Fuentes o descargas de la corriente continua de alto voltaje.
Circuitos de alta frecuencia de la CA.
Supresor del ruido o circuitos hechos salir horizontales.
|
ARTÍCULO |
ESPECIFICACIÓN |
MÉTODO DE PRUEBA Y CONDICIÓN |
||||||||||||||||
|
Ciclo de los temporeros
|
Aspecto |
Ningún defecto marcado |
El condensador será introducido en la cámara de la prueba, y expuesto a las condiciones de temperatura tal y como se muestra en de la tabla en 5 ciclos. tratamiento previo: El condensador será colocado en 125±2℃ para 1 hora, después colocó en la condición del sitio para 24±2hours antes de la medida inicial. Poste-tratamiento: El condensador será almacenado por las horas 24±2 en las condiciones del sitio.
|
|||||||||||||||
|
Capacitancia Cambio |
B: el ±10% máximo E: el ±20% máximo F: el ±30% máximo |
|||||||||||||||||
|
D.F. |
B, E: 5,0% máximos F: 7,0% máximos |
|||||||||||||||||
|
I.R. |
Minuto 1000MΩ | |||||||||||||||||
|
Humedad (Debajo Constante Estado) |
Aspecto |
Ningún marcado defecto |
Fije el condensador por las horas 500±12 en 40±2℃ en el derecho del 95±3%. tratamiento previo: El condensador será colocado en 125±2℃ para 1 hora, después colocó en la condición del sitio para 24±2 las horas antes de la medida inicial. Poste-tratamiento: El condensador será almacenado por las horas 24±2 en la condición del sitio. |
|||||||||||||||
|
Capacitancia Cambio |
B: el ±10% máximo E: el ±20% máximo F: el ±30% máximo |
|||||||||||||||||
|
D.F. |
B, E: 5,0% máximos F: 7,0% máximos |
|||||||||||||||||
|
I.R. |
Minuto 1500MΩ | |||||||||||||||||
|
Dieléctrico Fuerza |
8 por artículo |
|||||||||||||||||
|
Prueba de vida |
Aspecto |
Ningún marcado defecto |
Aplique un voltaje de 500V.AC, salvo que una vez cada hora que el voltaje se aumenta a 1000V.AC para 0.1sec.that será mantenida por las horas 1000±48 en 125±2℃. Tratamiento previo: El condensador será almacenado en 125±2℃ para 1 hora, después colocó en la condición del sitio para 24±2H antes de medidas iniciales. Poste-tratamiento: El condensador será almacenado por las horas 24±2 en la condición del sitio. |
|||||||||||||||
|
Capacitancia Cambio |
B: el ±10% máximo E: el ±20% máximo F: el ±30% máximo |
|||||||||||||||||
|
D.F. |
B, E: 5,0% máximos F: 7,0% máximos |
|||||||||||||||||
|
I.R. |
Minuto 1500MΩ | |||||||||||||||||
Voltaje del producto, material, tabla de la referencia del tamaño
| Producto y código del tamaño | Voltaje ca clasificado | Característica de la temperatura | Capacitancia clasificada | Tolerancia de la capacitancia | Tamaño (milímetros) | |||
| D.max | T.max | P±0.8 | d±0.05 | |||||
| Q065B□100K□□ | 400Vac |
(b) |
10pF |
K |
6,5 | 4,5 | 10 | 0,55 |
| Q065B□150K□□ | 15pF | 6,5 | 4,5 | 10 | 0,55 | |||
| Q070B□220K□□ | 22pF | 7,0 | 4,5 | 10 | 0,55 | |||
| Q070B□330K□□ | 33pF | 7,0 | 4,5 | 10 | 0,55 | |||
| Q070B□470K□□ | 47pF | 7,0 | 4,5 | 10 | 0,55 | |||
| Q070B□560K□□ | 56pF | 7,0 | 4,5 | 10 | 0,55 | |||
| Q070B□620K□□ | 62pF | 7,0 | 4,5 | 10 | 0,55 | |||
| Q070B□820K□□ | 82pF | 7,0 | 4,5 | 10 | 0,55 | |||
| Q065B□101K□□ | 100pF | 6,5 | 4,5 | 10 | 0,55 | |||
| Q065B□221K□□ | 220pF | 6,5 | 4,5 | 10 | 0,55 | |||
| Q075B□331K□□ | 330pF | 7,5 | 4,5 | 10 | 0,6 | |||
| Q085B□471K□□ | 470pF | 8,5 | 4,5 | 10 | 0,6 | |||
| Q085B□561K□□ | 560pF | 8,5 | 4,5 | 10 | 0,6 | |||
| Q095B□681K□□ | 680pF | 9,5 | 4,5 | 10 | 0,6 | |||
| Q110B□821K□□ | 820pF | 11,0 | 4,5 | 10 | 0,6 | |||
| Q115B□102K□□ | 1000pF | 11,5 | 4,5 | 10 | 0,6 | |||
| Q065E□471K□□ |
(e) |
470pF | 6,5 | 4,5 | 10 | 0,55 | ||
| Q075E□561K□□ | 560pF | 7,5 | 4,5 | 10 | 0,6 | |||
| Q075E□681K□□ | 680pF | 7,5 | 4,5 | 10 | 0,6 | |||
| Q075E□821K□□ | 820pF | 7,5 | 4,5 | 10 | 0,6 | |||
| Q085E□102K□□ | 1000pF | 8,5 | 4,5 | 10 | 0,65 | |||
| Q095E□152M□□ | 1500pF |
M |
9,5 | 4,5 | 10 | 0,65 | ||
| Q105E□222M□□ | 2200pF | 10,5 | 4,5 | 10 | 0,65 | |||
| Q115E□332M□□ | 3300pF | 11,5 | 4,5 | 10 | 0,65 | |||
| Q065F□102M□□ |
(f) |
1000pF | 6,5 | 4,5 | 10 | 0,55 | ||
| Q075F□152M□□ | 1500pF | 7,5 | 4,5 | 10 | 0,6 | |||
| Q085F□222M□□ | 2200pF | 8,5 | 4,5 | 10 | 0,6 | |||
| Q100F□332M□□ | 3300pF | 10,0 | 4,5 | 10 | 0,65 | |||
| 4700pF | 11,5 | 4,5 | 10 | 0,65 | ||||
Especificación y método de prueba
|
ARTÍCULO |
ESPECIFICACIÓN |
MÉTODO DE PRUEBA Y CONDICIÓN |
|||||||||||||
|
Temporeros del almacenamiento. Gama |
-40℃~+125℃ | ||||||||||||||
|
Temporeros de funcionamiento. Gama |
-25℃~+125℃ | ||||||||||||||
|
|
El aspecto tiene |
|
|||||||||||||
|
|
|
|
|||||||||||||
|
|
|
Temporeros. 20±2℃ |
|||||||||||||
|
Factor de disipación |
B, E: 2,5% máximos |
|
|||||||||||||
|
|
10,000MΩ |
|
|||||||||||||
|
|
|
|
|
||||||||||||
|
|
|
|
|||||||||||||
|
|
B: - el 10~+10% |
|
|||||||||||||
Proceso de producción
