gama de funcionamiento -25℃~+125℃ de los temporeros de los 332M HV Ceramic Capacitor 400VAC

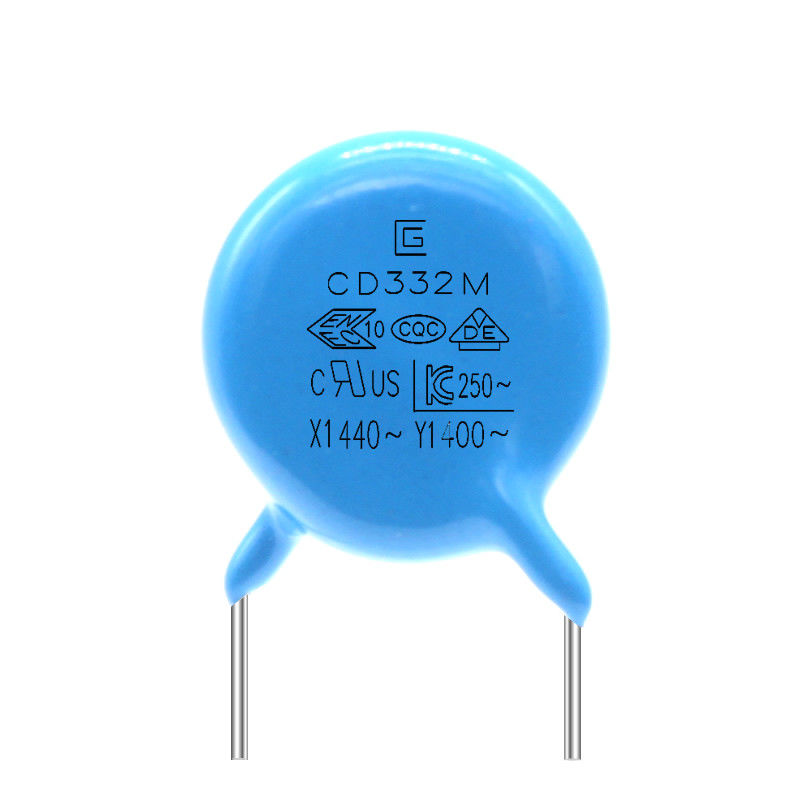

Ampliación de imagen : gama de funcionamiento -25℃~+125℃ de los temporeros de los 332M HV Ceramic Capacitor 400VAC

Datos del producto:

Lugar de origen:	Dongguan China
Nombre de la marca:	SG
Certificación:	VDE，CQC
Número de modelo:	Y5U-332M-400VAC

Pago y Envío Términos:

Cantidad de orden mínima:	10000 piezas
Precio:	Discuss
Detalles de empaquetado:	tamaño: 45 cm * 31 cm * 34 cm, caja interna: 29,2 cm * 21 cm * 31,3 cm, una caja de cartón dentro de
Tiempo de entrega:	15-21 días laborales
Condiciones de pago:	T/T
Capacidad de la fuente:	100000000 Piezas

Contacto

gama de funcionamiento -25℃~+125℃ de los temporeros de los 332M HV Ceramic Capacitor 400VAC

descripción

Temperatura de almacenamiento. Rango:	-40℃~+125℃	Temperatura de funcionamiento. Rango:	-25℃~+125℃
material principal:	De cerámica	Tipo del proveedor:	fabricante original
Características:	Talla pequeña	Paquete:	Embalaje estándar
Uso:	Seguridad	Tipo:	Condensador de seguridad Y1
Resaltar:	Condensador de cerámica del alto voltaje , los 332M Capacitor , condensador de la CA 400V

Los temporeros de funcionamiento se extienden vida de servicio larga del condensador de la seguridad de -25℃~+125℃ los 332M 400VAC Y1

El condensador de la seguridad Y1 es uno de la serie del condensador de Y en el condensador de la seguridad. Como miembro del condensador de la seguridad, el condensador de la seguridad Y1 es también una ley para proteger la seguridad de usuarios. Además de la conformación con el voltaje de rejilla correspondiente soporte el voltaje, el condensador de y también requiere suficientes márgenes de seguridad en términos de propiedades eléctricas y mecánicas evitar fenómenos de la avería y del cortocircuito bajo condiciones ambientales extremadamente duras. La seguridad personal de protección está de gran importancia.

El condensador de la seguridad Y1 es un componente electrónico integrado por dos conductores que intercalan un aislador. Es como un bocadillo. El condensador de la seguridad Y1 lleva a hombros una responsabilidad pesada, y los requisitos para el producto deben ser muy altos. Primero, debe obtener la certificación de la agencia de prueba de la seguridad. Ejemplo: CQC; VDE; UL; ENEC, kc, etc., el aspecto de los condensadores y1 es sobre todo azul, y los productos tienen marcas de certificación de seguridad y soportan palabras del voltaje AC400V. Su DC verdadero soporta voltaje es tan como 4000V o más alto. Debe ser acentuado que el condensador de y no se debe substituir por los condensadores de cerámica ordinarios a voluntad.

Las especificaciones del condensador de la seguridad Y1 se extienden de 10PF a 10000PF. Las especificaciones del voltaje son diferentes, las características correspondientes son diferentes, el error es también diferente, y el tamaño de cada pieza del condensador de la seguridad Y1 es también diferente. Además de la capacidad nominal correspondiente y del voltaje clasificado, es también necesario consultar completo otros datos relevantes del condensador de la seguridad Y1 en la selección.

Condensador .pdf de la seguridad Y1

CARACTERÍSTICAS

Ideal para a través de la línea uso
Tamaño compacto
Producto rentable
Estándares de seguridad reconocidos para los usos de la CA

USOS

Fuentes o descargas de la corriente continua de alto voltaje.
Circuitos de alta frecuencia de la CA.
Supresor del ruido o circuitos hechos salir horizontales.

ARTÍCULO

ESPECIFICACIÓN

MÉTODO DE PRUEBA Y CONDICIÓN

Ciclo de los temporeros

Aspecto

Ningún defecto marcado

El condensador será introducido en la cámara de la prueba, y expuesto a las condiciones de temperatura tal y como se muestra en de la tabla en 5 ciclos.

tratamiento previo: El condensador será colocado en 125±2℃ para 1 hora, después colocó en la condición del sitio para 24±2hours antes de la medida inicial.

Poste-tratamiento: El condensador será almacenado por las horas 24±2 en las condiciones del sitio.

(PASO)	1	2	3	4
(TEMPOREROS.)	-25±3℃	20±2℃	125±3℃	20±2℃
(TIEMPO)	30±3min.	3min. máximo	30±3min.	3min. máximo

Capacitancia

Cambio

B: el ±10% máximo

E: el ±20% máximo

F: el ±30% máximo

D.F.

B, E: 5,0% máximos

F: 7,0% máximos

I.R.

Minuto 1000MΩ

Humedad

(Debajo

Constante

Estado)

Aspecto

Ningún marcado

defecto

Fije el condensador por las horas 500±12 en 40±2℃ en el derecho del 95±3%.

tratamiento previo: El condensador será colocado en 125±2℃ para 1 hora, después colocó en la condición del sitio para 24±2 las horas antes de la medida inicial.

Poste-tratamiento: El condensador será almacenado por las horas 24±2 en la condición del sitio.

Capacitancia

Cambio

B: el ±10% máximo

E: el ±20% máximo

F: el ±30% máximo

D.F.

B, E: 5,0% máximos

F: 7,0% máximos

I.R.

Minuto 1500MΩ

Dieléctrico

Fuerza

8 por artículo

Prueba de vida

Aspecto

Ningún marcado

defecto

Aplique un voltaje de 500V.AC, salvo que una vez cada hora que el voltaje se aumenta a 1000V.AC para 0.1sec.that será mantenida por las horas 1000±48 en 125±2℃.

Tratamiento previo: El condensador será almacenado en 125±2℃ para 1 hora, después colocó en la condición del sitio para 24±2H antes de medidas iniciales.

Poste-tratamiento: El condensador será almacenado por las horas 24±2 en la condición del sitio.

Capacitancia

Cambio

B: el ±10% máximo

E: el ±20% máximo

F: el ±30% máximo

D.F.

B, E: 5,0% máximos

F: 7,0% máximos

I.R.

Minuto 1500MΩ

Voltaje del producto, material, tabla de la referencia del tamaño

Producto y código del tamaño	Voltaje ca clasificado	Característica de la temperatura	Capacitancia clasificada	Tolerancia de la capacitancia	Tamaño (milímetros)
Producto y código del tamaño	Voltaje ca clasificado	Característica de la temperatura	Capacitancia clasificada	Tolerancia de la capacitancia	D.max	T.max	P±0.8	d±0.05
Q065B□100K□□	400Vac	(b) Y5P ±10	10pF	K el ±10%	6,5	4,5	10	0,55
Q065B□150K□□			15pF		6,5	4,5	10	0,55
Q070B□220K□□			22pF		7,0	4,5	10	0,55
Q070B□330K□□			33pF		7,0	4,5	10	0,55
Q070B□470K□□			47pF		7,0	4,5	10	0,55
Q070B□560K□□			56pF		7,0	4,5	10	0,55
Q070B□620K□□			62pF		7,0	4,5	10	0,55
Q070B□820K□□			82pF		7,0	4,5	10	0,55
Q065B□101K□□			100pF		6,5	4,5	10	0,55
Q065B□221K□□			220pF		6,5	4,5	10	0,55
Q075B□331K□□			330pF		7,5	4,5	10	0,6
Q085B□471K□□			470pF		8,5	4,5	10	0,6
Q085B□561K□□			560pF		8,5	4,5	10	0,6
Q095B□681K□□			680pF		9,5	4,5	10	0,6
Q110B□821K□□			820pF		11,0	4,5	10	0,6
Q115B□102K□□			1000pF		11,5	4,5	10	0,6
Q065E□471K□□		(e) Y5U el +22% -56%	470pF		6,5	4,5	10	0,55
Q075E□561K□□			560pF		7,5	4,5	10	0,6
Q075E□681K□□			680pF		7,5	4,5	10	0,6
Q075E□821K□□			820pF		7,5	4,5	10	0,6
Q085E□102K□□			1000pF		8,5	4,5	10	0,65
Q095E□152M□□			1500pF	M el ±20%	9,5	4,5	10	0,65
Q105E□222M□□			2200pF		10,5	4,5	10	0,65
Q115E□332M□□			3300pF		11,5	4,5	10	0,65
Q065F□102M□□		(f) Y5V el +22% -82%	1000pF		6,5	4,5	10	0,55
Q075F□152M□□			1500pF		7,5	4,5	10	0,6
Q085F□222M□□			2200pF		8,5	4,5	10	0,6
Q100F□332M□□			3300pF		10,0	4,5	10	0,65
Q115F□472M□□			4700pF		11,5	4,5	10	0,65

gama de funcionamiento -25℃~+125℃ de los temporeros de los 332M HV Ceramic Capacitor 400VAC 0
Especificación y método de prueba

ARTÍCULO

ESPECIFICACIÓN

MÉTODO DE PRUEBA Y CONDICIÓN

Temporeros del almacenamiento. Gama

-40℃~+125℃

Temporeros de funcionamiento. Gama

-25℃~+125℃

Aspecto y
Dimensión

El aspecto tiene
ningún defecto marcado.
Las dimensiones estarán dentro de tolerancia especificada.

El aspecto se mire en vista
La dimensión sea medida por el calibrador

Marca

Debe ser discernido fácilmente.

Mírese en vista

Capacitancia

Dentro de especificado
tolerancia

Temporeros. 20±2℃
Vol. 1.0±0.2Vrms
Freq. 1±0.1KHz

Factor de disipación

B, E: 2,5% máximos
F: 3,5% máximos

La misma condición como capacitancia

Resistencia de aislamiento

10,000MΩ
10,000MΩmin

La resistencia de aislamiento será medida con 500±50V.DC dentro del sec 60±5 de la carga.

Fuerza dieléctrica

Entre
Alambres de ventaja

Ningún fracaso.

Aplique un voltaje de 4.0KVAC para 1 mínimo entre los alambres de ventaja.
(Carga/descarga current≤50mA) (Y2: 2.6KVAC)

Cuerpo
Aislamiento

Ningún fracaso.

Los terminales del condensador serán
conectado junto. Una hoja de metal será envuelta de cerca alrededor del cuerpo del condensador a la distancia de cerca de 3 - 4 milímetros de cada terminal. Un voltaje de 4.0KVAC se aplica entre los alambres de ventaja del condensador y la hoja de metal. (Y2: 2.6KVAC)
(Carga/corriente derivada ≤50mA)

Temperatura
Característica

B: - el 10~+10%
E: - el 56~+22%
F: - el 80~+30%

La capacitancia será medida en cada paso como siguiente.
Tratamiento previo: El condensador será almacenado en 85±2℃ para 1 hora, después colocó en la condición del sitio para 24±2hours antes de medidas iniciales.

(Paso)	①	②	③	④	⑤
(Temporeros.)	20±2℃	-25±2℃	20±2℃	85±2℃	20±2℃

gama de funcionamiento -25℃~+125℃ de los temporeros de los 332M HV Ceramic Capacitor 400VAC 1
