Pérdida de alta frecuencia del condensador de la seguridad Y1 de 400VAC el 152M para automotriz

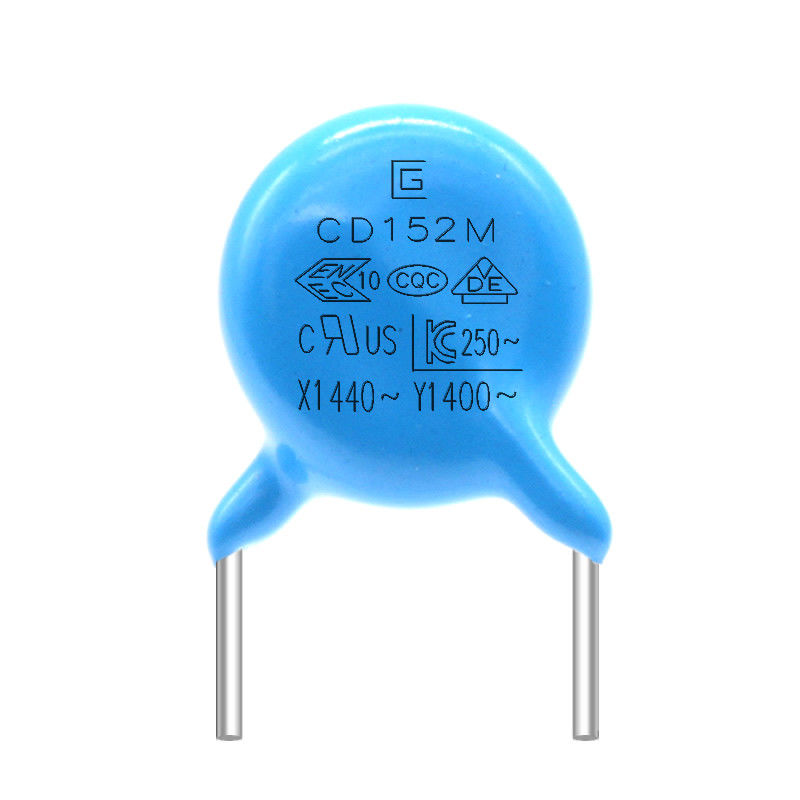

Ampliación de imagen : Pérdida de alta frecuencia del condensador de la seguridad Y1 de 400VAC el 152M para automotriz

Datos del producto:

Lugar de origen:	Dongguan China
Nombre de la marca:	SG
Certificación:	VDE，CQC
Número de modelo:	Y5P-152M-400VAC

Pago y Envío Términos:

Cantidad de orden mínima:	10000 piezas
Precio:	Discuss
Detalles de empaquetado:	tamaño: 45 cm * 31 cm * 34 cm, caja interna: 29,2 cm * 21 cm * 31,3 cm, una caja de cartón dentro de
Tiempo de entrega:	15-21 días laborales
Condiciones de pago:	T/T
Capacidad de la fuente:	100000000 Piezas

Contacto

Pérdida de alta frecuencia del condensador de la seguridad Y1 de 400VAC el 152M para automotriz

descripción

Temperatura de almacenamiento. Rango:	-40℃~+125℃	Temperatura de funcionamiento. Rango:	-25℃~+125℃
material principal:	De cerámica	Tipo del proveedor:	fabricante original
Características:	Soportar el estrés de sobretensión	Paquete:	Embalaje estándar
Uso:	Automotriz	Tipo:	Condensador de seguridad Y1
Resaltar:	Condensador automotriz de la seguridad Y1 , condensador de la seguridad Y1 del 152M , condensador 400vac

El condensador tamaño pequeño de la seguridad del 152M 400VAC Y1 que la pérdida de alta frecuencia es pequeña puede soportar el impacto de las oleadas del pico de la CA

Condensador .pdf de la seguridad Y1

CARACTERÍSTICAS

Ideal para a través de la línea uso
Tamaño compacto
Producto rentable
Estándares de seguridad reconocidos para los usos de la CA

USOS

Fuentes o descargas de la corriente continua de alto voltaje.
Circuitos de alta frecuencia de la CA.
Supresor del ruido o circuitos hechos salir horizontales.

Nuestros servicios

1. Apreciamos su negocio y ofrecemos una política de devoluciones inmediata de 7 días. (7 días después de recibir los artículos).
2. Si los artículos que usted compra de nuestra tienda no están de calidad perfeccionada, de que son ellos no trabajan electrónicamente a las especificaciones de los fabricantes, volvernoslas simplemente para el reemplazo o el reembolso.
Llevamos el coste de envío de la vuelta la parte en día de la garantía
3. Si los artículos son defectuosos, notifiqúenos por favor en el plazo de 3 días de entrega.
4. Cualquier artículo se debe volver en su original para calificar para un reembolso o un reemplazo.
5. El comprador es responsable de todo el coste de envío contraído.

ARTÍCULO

ESPECIFICACIÓN

MÉTODO DE PRUEBA Y CONDICIÓN

Ciclo de los temporeros

Aspecto

Ningún defecto marcado

El condensador será introducido en la cámara de la prueba, y expuesto a las condiciones de temperatura tal y como se muestra en de la tabla en 5 ciclos.

tratamiento previo: El condensador será colocado en 125±2℃ para 1 hora, después colocó en la condición del sitio para 24±2hours antes de la medida inicial.

Poste-tratamiento: El condensador será almacenado por las horas 24±2 en las condiciones del sitio.

(PASO)	1	2	3	4
(TEMPOREROS.)	-25±3℃	20±2℃	125±3℃	20±2℃
(TIEMPO)	30±3min.	3min. máximo	30±3min.	3min. máximo

Capacitancia

Cambio

B: el ±10% máximo

E: el ±20% máximo

F: el ±30% máximo

D.F.

B, E: 5,0% máximos

F: 7,0% máximos

I.R.

Minuto 1000MΩ

Humedad

(Debajo

Constante

Estado)

Aspecto

Ningún marcado

defecto

Fije el condensador por las horas 500±12 en 40±2℃ en el derecho del 95±3%.

tratamiento previo: El condensador será colocado en 125±2℃ para 1 hora, después colocó en la condición del sitio para 24±2 las horas antes de la medida inicial.

Poste-tratamiento: El condensador será almacenado por las horas 24±2 en la condición del sitio.

Capacitancia

Cambio

B: el ±10% máximo

E: el ±20% máximo

F: el ±30% máximo

D.F.

B, E: 5,0% máximos

F: 7,0% máximos

I.R.

Minuto 1500MΩ

Dieléctrico

Fuerza

8 por artículo

Prueba de vida

Aspecto

Ningún marcado

defecto

Aplique un voltaje de 500V.AC, salvo que una vez cada hora que el voltaje se aumenta a 1000V.AC para 0.1sec.that será mantenida por las horas 1000±48 en 125±2℃.

Tratamiento previo: El condensador será almacenado en 125±2℃ para 1 hora, después colocó en la condición del sitio para 24±2H antes de medidas iniciales.

Poste-tratamiento: El condensador será almacenado por las horas 24±2 en la condición del sitio.

Capacitancia

Cambio

B: el ±10% máximo

E: el ±20% máximo

F: el ±30% máximo

D.F.

B, E: 5,0% máximos

F: 7,0% máximos

I.R.

Minuto 1500MΩ

Voltaje del producto, material, tabla de la referencia del tamaño

Producto y código del tamaño	Voltaje ca clasificado	Característica de la temperatura	Capacitancia clasificada	Tolerancia de la capacitancia	Tamaño (milímetros)
Producto y código del tamaño	Voltaje ca clasificado	Característica de la temperatura	Capacitancia clasificada	Tolerancia de la capacitancia	D.max	T.max	P±0.8	d±0.05
Q065B□100K□□	400Vac	(b) Y5P ±10	10pF	K el ±10%	6,5	4,5	10	0,55
Q065B□150K□□			15pF		6,5	4,5	10	0,55
Q070B□220K□□			22pF		7,0	4,5	10	0,55
Q070B□330K□□			33pF		7,0	4,5	10	0,55
Q070B□470K□□			47pF		7,0	4,5	10	0,55
Q070B□560K□□			56pF		7,0	4,5	10	0,55
Q070B□620K□□			62pF		7,0	4,5	10	0,55
Q070B□820K□□			82pF		7,0	4,5	10	0,55
Q065B□101K□□			100pF		6,5	4,5	10	0,55
Q065B□221K□□			220pF		6,5	4,5	10	0,55
Q075B□331K□□			330pF		7,5	4,5	10	0,6
Q085B□471K□□			470pF		8,5	4,5	10	0,6
Q085B□561K□□			560pF		8,5	4,5	10	0,6
Q095B□681K□□			680pF		9,5	4,5	10	0,6
Q110B□821K□□			820pF		11,0	4,5	10	0,6
Q115B□102K□□			1000pF		11,5	4,5	10	0,6
Q065E□471K□□		(e) Y5U el +22% -56%	470pF		6,5	4,5	10	0,55
Q075E□561K□□			560pF		7,5	4,5	10	0,6
Q075E□681K□□			680pF		7,5	4,5	10	0,6
Q075E□821K□□			820pF		7,5	4,5	10	0,6
Q085E□102K□□			1000pF		8,5	4,5	10	0,65
Q095E□152M□□			1500pF	M el ±20%	9,5	4,5	10	0,65
Q105E□222M□□			2200pF		10,5	4,5	10	0,65
Q115E□332M□□			3300pF		11,5	4,5	10	0,65
Q065F□102M□□		(f) Y5V el +22% -82%	1000pF		6,5	4,5	10	0,55
Q075F□152M□□			1500pF		7,5	4,5	10	0,6
Q085F□222M□□			2200pF		8,5	4,5	10	0,6
Q100F□332M□□			3300pF		10,0	4,5	10	0,65
Q115F□472M□□			4700pF		11,5	4,5	10	0,65

Pérdida de alta frecuencia del condensador de la seguridad Y1 de 400VAC el 152M para automotriz 0
Especificación y método de prueba

ARTÍCULO

ESPECIFICACIÓN

MÉTODO DE PRUEBA Y CONDICIÓN

Temporeros del almacenamiento. Gama

-40℃~+125℃

Temporeros de funcionamiento. Gama

-25℃~+125℃

Aspecto y
Dimensión

El aspecto tiene
ningún defecto marcado.
Las dimensiones estarán dentro de tolerancia especificada.

El aspecto se mire en vista
La dimensión sea medida por el calibrador

Marca

Debe ser discernido fácilmente.

Mírese en vista

Capacitancia

Dentro de especificado
tolerancia

Temporeros. 20±2℃
Vol. 1.0±0.2Vrms
Freq. 1±0.1KHz

Factor de disipación

B, E: 2,5% máximos
F: 3,5% máximos

La misma condición como capacitancia

Resistencia de aislamiento

10,000MΩ
10,000MΩmin

La resistencia de aislamiento será medida con 500±50V.DC dentro del sec 60±5 de la carga.

Fuerza dieléctrica

Entre
Alambres de ventaja

Ningún fracaso.

Aplique un voltaje de 4.0KVAC para 1 mínimo entre los alambres de ventaja.
(Carga/descarga current≤50mA) (Y2: 2.6KVAC)

Cuerpo
Aislamiento

Ningún fracaso.

Los terminales del condensador serán
conectado junto. Una hoja de metal será envuelta de cerca alrededor del cuerpo del condensador a la distancia de cerca de 3 - 4 milímetros de cada terminal. Un voltaje de 4.0KVAC se aplica entre los alambres de ventaja del condensador y la hoja de metal. (Y2: 2.6KVAC)
(Carga/corriente derivada ≤50mA)

Temperatura
Característica

B: - el 10~+10%
E: - el 56~+22%
F: - el 80~+30%

La capacitancia será medida en cada paso como siguiente.
Tratamiento previo: El condensador será almacenado en 85±2℃ para 1 hora, después colocó en la condición del sitio para 24±2hours antes de medidas iniciales.

(Paso)	①	②	③	④	⑤
(Temporeros.)	20±2℃	-25±2℃	20±2℃	85±2℃	20±2℃

Pérdida de alta frecuencia del condensador de la seguridad Y1 de 400VAC el 152M para automotriz 1
