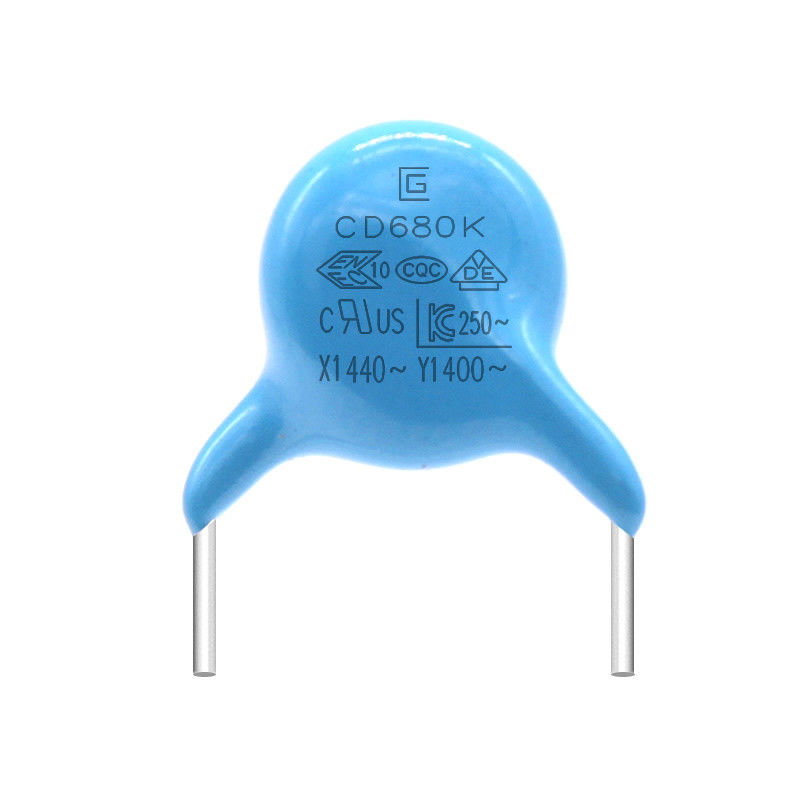

tamaño de encargo de los condensadores de la seguridad de la CA de 680K 400VAC para electrónico

Ampliación de imagen : tamaño de encargo de los condensadores de la seguridad de la CA de 680K 400VAC para electrónico

Datos del producto:

Lugar de origen:	Dongguan China
Nombre de la marca:	SG
Certificación:	VDE，CQC
Número de modelo:	Y5P-680K-400VAC

Pago y Envío Términos:

Cantidad de orden mínima:	10000 piezas
Precio:	Discuss
Detalles de empaquetado:	tamaño: 45 cm * 31 cm * 34 cm, caja interna: 29,2 cm * 21 cm * 31,3 cm, una caja de cartón dentro de
Tiempo de entrega:	15-21 días laborales
Condiciones de pago:	T/T
Capacidad de la fuente:	100000000 Piezas

Contacto

tamaño de encargo de los condensadores de la seguridad de la CA de 680K 400VAC para electrónico

descripción

Temperatura de almacenamiento. Rango:	-40℃~+125℃	Temperatura de funcionamiento. Rango:	-25℃~+125℃
material principal:	De cerámica	personalizar::	Sí, proporcionar servicios de muestra
Tipo del paquete:	A través del agujero	Característica:	Ideal para aplicaciones en toda la línea.
Uso:	equipos de oficina, electrónicos, AC / Motor	Tamaño:	tamaño de encargo
Resaltar:	Condensadores de la seguridad de la CA 400VAC , condensador 680K

condensadores de la CA del condensador de la seguridad de 680K 400VAC Y1 que han pasado y han cumplido con seguridad

Característica

1. Tamaño pequeño.
2. condensadores de la CA que han pasado y han cumplido con la certificación de seguridad.
3. La pérdida de alta frecuencia es pequeña, y puede soportar el impacto de las oleadas del pico de la CA.
4. atenuación fuerte de la capacidad, de pequeña capacidad y de la pérdida de la sobreintensidad de corriente.
5. vida de servicio larga.
6. El voltaje clasificado de Y1 es 400-500VAC, y el voltaje experimental es 4000VAC.
7. los condensadores de Y utilizan a menudo cerámica de alto voltaje.
8. Y1 es un condensador doble-aislado de Y, que se utiliza para tender un puente sobre los lados primarios y secundarios.
9. paquete ignífugo de la resina de epoxy.
10. los condensadores de X y los condensadores de Y se refieren colectivamente como condensadores de la seguridad. Los condensadores de la seguridad se utilizan en tales ocasiones, es decir, después de que el condensador falle, no causará descarga eléctrica y no pondrá en peligro seguridad personal.

Condensador .pdf de la seguridad Y1

Ventajas

1. Tenemos todos los modelos del material, le ahorramos tiempo que lo busca. Y recomiende los materiales para usted si usted necesita.
2. Con los mismos productos de calidad, podemos darle el mejor precio. Las investigaciones a la después-venta, proporcionaremos buen servicio, tal como situación del producto de la actualización, soporte técnico etc. (24 horas de en línea)
3. Tenemos mucha acción, y plazo de expedición es generalmente corto.

Usos

Puede ser utilizado para el circuito de la supresión del ruido de la fuente de alimentación en la conexión y puente cruzados. Es un condensador primario y secundario del acoplamiento X/Y usado como línea filtro y fuente de alimentación que cambia y convertidor de la CA de la CA

ARTÍCULO

ESPECIFICACIÓN

MÉTODO DE PRUEBA Y CONDICIÓN

Ciclo de los temporeros

Aspecto

Ningún defecto marcado

El condensador será introducido en la cámara de la prueba, y expuesto a las condiciones de temperatura tal y como se muestra en de la tabla en 5 ciclos.

tratamiento previo: El condensador será colocado en 125±2℃ para 1 hora, después colocó en la condición del sitio para 24±2hours antes de la medida inicial.

Poste-tratamiento: El condensador será almacenado por las horas 24±2 en las condiciones del sitio.

(PASO)	1	2	3	4
(TEMPOREROS.)	-25±3℃	20±2℃	125±3℃	20±2℃
(TIEMPO)	30±3min.	3min. máximo	30±3min.	3min. máximo

Capacitancia

Cambio

B: el ±10% máximo

E: el ±20% máximo

F: el ±30% máximo

D.F.

B, E: 5,0% máximos

F: 7,0% máximos

I.R.

Minuto 1000MΩ

Humedad

(Debajo

Constante

Estado)

Aspecto

Ningún marcado

defecto

Fije el condensador por las horas 500±12 en 40±2℃ en el derecho del 95±3%.

tratamiento previo: El condensador será colocado en 125±2℃ para 1 hora, después colocó en la condición del sitio para 24±2 las horas antes de la medida inicial.

Poste-tratamiento: El condensador será almacenado por las horas 24±2 en la condición del sitio.

Capacitancia

Cambio

B: el ±10% máximo

E: el ±20% máximo

F: el ±30% máximo

D.F.

B, E: 5,0% máximos

F: 7,0% máximos

I.R.

Minuto 1500MΩ

Dieléctrico

Fuerza

8 por artículo

Prueba de vida

Aspecto

Ningún marcado

defecto

Aplique un voltaje de 500V.AC, salvo que una vez cada hora que el voltaje se aumenta a 1000V.AC para 0.1sec.that será mantenida por las horas 1000±48 en 125±2℃.

Tratamiento previo: El condensador será almacenado en 125±2℃ para 1 hora, después colocó en la condición del sitio para 24±2H antes de medidas iniciales.

Poste-tratamiento: El condensador será almacenado por las horas 24±2 en la condición del sitio.

Capacitancia

Cambio

B: el ±10% máximo

E: el ±20% máximo

F: el ±30% máximo

D.F.

B, E: 5,0% máximos

F: 7,0% máximos

I.R.

Minuto 1500MΩ

Voltaje del producto, material, tabla de la referencia del tamaño

Producto y código del tamaño	Voltaje ca clasificado	Característica de la temperatura	Capacitancia clasificada	Tolerancia de la capacitancia	Tamaño (milímetros)
Producto y código del tamaño	Voltaje ca clasificado	Característica de la temperatura	Capacitancia clasificada	Tolerancia de la capacitancia	D.max	T.max	P±0.8	d±0.05
Q065B□100K□□	400Vac	(b) Y5P ±10	10pF	K el ±10%	6,5	4,5	10	0,55
Q065B□150K□□			15pF		6,5	4,5	10	0,55
Q070B□220K□□			22pF		7,0	4,5	10	0,55
Q070B□330K□□			33pF		7,0	4,5	10	0,55
Q070B□470K□□			47pF		7,0	4,5	10	0,55
Q070B□560K□□			56pF		7,0	4,5	10	0,55
Q070B□620K□□			62pF		7,0	4,5	10	0,55
Q070B□820K□□			82pF		7,0	4,5	10	0,55
Q065B□101K□□			100pF		6,5	4,5	10	0,55
Q065B□221K□□			220pF		6,5	4,5	10	0,55
Q075B□331K□□			330pF		7,5	4,5	10	0,6
Q085B□471K□□			470pF		8,5	4,5	10	0,6
Q085B□561K□□			560pF		8,5	4,5	10	0,6
Q095B□681K□□			680pF		9,5	4,5	10	0,6
Q110B□821K□□			820pF		11,0	4,5	10	0,6
Q115B□102K□□			1000pF		11,5	4,5	10	0,6
Q065E□471K□□		(e) Y5U el +22% -56%	470pF		6,5	4,5	10	0,55
Q075E□561K□□			560pF		7,5	4,5	10	0,6
Q075E□681K□□			680pF		7,5	4,5	10	0,6
Q075E□821K□□			820pF		7,5	4,5	10	0,6
Q085E□102K□□			1000pF		8,5	4,5	10	0,65
Q095E□152M□□			1500pF	M el ±20%	9,5	4,5	10	0,65
Q105E□222M□□			2200pF		10,5	4,5	10	0,65
Q115E□332M□□			3300pF		11,5	4,5	10	0,65
Q065F□102M□□		(f) Y5V el +22% -82%	1000pF		6,5	4,5	10	0,55
Q075F□152M□□			1500pF		7,5	4,5	10	0,6
Q085F□222M□□			2200pF		8,5	4,5	10	0,6
Q100F□332M□□			3300pF		10,0	4,5	10	0,65
Q115F□472M□□			4700pF		11,5	4,5	10	0,65

tamaño de encargo de los condensadores de la seguridad de la CA de 680K 400VAC para electrónico 0
Especificación y método de prueba

ARTÍCULO

ESPECIFICACIÓN

MÉTODO DE PRUEBA Y CONDICIÓN

Temporeros del almacenamiento. Gama

-40℃~+125℃

Temporeros de funcionamiento. Gama

-25℃~+125℃

Aspecto y
Dimensión

El aspecto tiene
ningún defecto marcado.
Las dimensiones estarán dentro de tolerancia especificada.

El aspecto se mire en vista
La dimensión sea medida por el calibrador

Marca

Debe ser discernido fácilmente.

Mírese en vista

Capacitancia

Dentro de especificado
tolerancia

Temporeros. 20±2℃
Vol. 1.0±0.2Vrms
Freq. 1±0.1KHz

Factor de disipación

B, E: 2,5% máximos
F: 3,5% máximos

La misma condición como capacitancia

Resistencia de aislamiento

10,000MΩ
10,000MΩmin

La resistencia de aislamiento será medida con 500±50V.DC dentro del sec 60±5 de la carga.

Fuerza dieléctrica

Entre
Alambres de ventaja

Ningún fracaso.

Aplique un voltaje de 4.0KVAC para 1 mínimo entre los alambres de ventaja.
(Carga/descarga current≤50mA) (Y2: 2.6KVAC)

Cuerpo
Aislamiento

Ningún fracaso.

Los terminales del condensador serán
conectado junto. Una hoja de metal será envuelta de cerca alrededor del cuerpo del condensador a la distancia de cerca de 3 - 4 milímetros de cada terminal. Un voltaje de 4.0KVAC se aplica entre los alambres de ventaja del condensador y la hoja de metal. (Y2: 2.6KVAC)
(Carga/corriente derivada ≤50mA)

Temperatura
Característica

B: - el 10~+10%
E: - el 56~+22%
F: - el 80~+30%

La capacitancia será medida en cada paso como siguiente.
Tratamiento previo: El condensador será almacenado en 85±2℃ para 1 hora, después colocó en la condición del sitio para 24±2hours antes de medidas iniciales.

(Paso)	①	②	③	④	⑤
(Temporeros.)	20±2℃	-25±2℃	20±2℃	85±2℃	20±2℃

tamaño de encargo de los condensadores de la seguridad de la CA de 680K 400VAC para electrónico 1
