Datos del producto:
|
| Temperatura de almacenamiento. Rango: | -40℃~+125℃ | Temperatura de funcionamiento. Rango: | -25℃~+125℃ |
|---|---|---|---|
| material principal: | De cerámica | Tipo del proveedor: | fabricante original |
| personalizar:: | Sí, proporcionar servicios de muestra | Tipo del paquete: | A través del agujero |
| Resaltar: | Condensador de cerámica de la seguridad Y1,Condensador 220K de la seguridad Y1,condensador 220K |
||

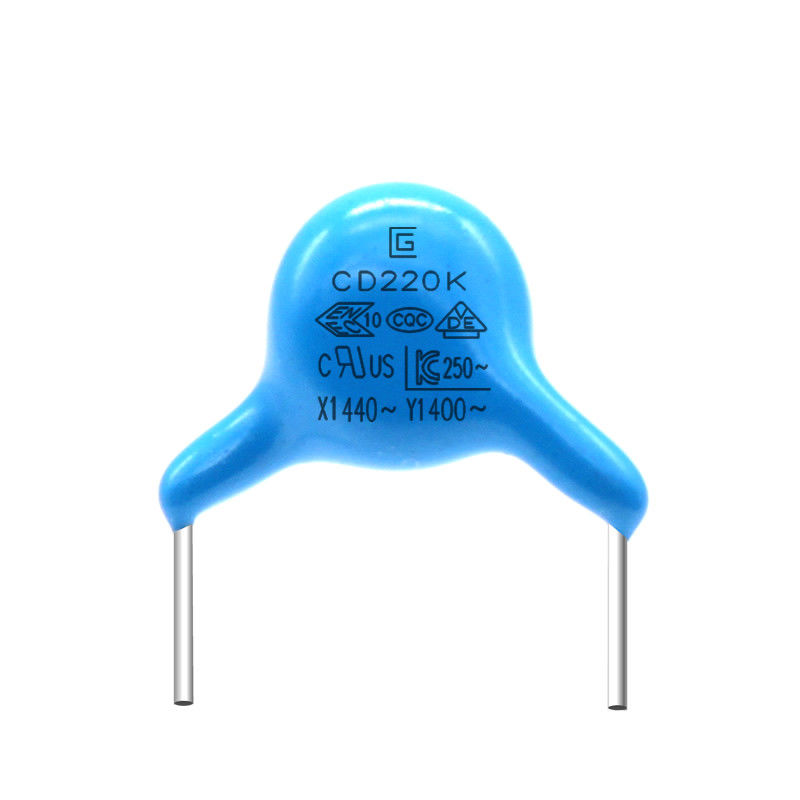

Paquete ignífugo de la resina de epoxy de 220K 400VAC Y1 del condensador tamaño pequeño de la seguridad
Condensador .pdf de la seguridad Y1
Los condensadores Y1 se diseñan especialmente para los dispositivos de la CA, cumplen con varios estándares de la certificación de seguridad, y son convenientes para la línea de cruce y los circuitos de derivación. Y es conveniente para los circuitos de la CA, condensa de tamaño, alto en funcionamiento de coste, y cumple los estándares de seguridad de los circuitos de la CA. Los condensadores de X y de Y son condensadores de la seguridad, el condensador de X está entre el hilo conductor y el alambre neutral, y el condensador de Y está entre el hilo conductor y la tierra. Se utilizan en el filtro de la fuente de alimentación para desempeñar el papel de la fuente de alimentación que filtra, y filtran el modo común (condensador de Y) e interferencia del modo del diferencial (X condensador) respectivamente.
Característica
1. Tamaño pequeño.
2. condensadores de la CA que han pasado y han cumplido con la certificación de seguridad.
3. La pérdida de alta frecuencia es pequeña, y puede soportar el impacto de las oleadas del pico de la CA.
4. atenuación fuerte de la capacidad, de pequeña capacidad y de la pérdida de la sobreintensidad de corriente.
5. vida de servicio larga.
6. El voltaje clasificado de Y1 es 400-500VAC, y el voltaje experimental es 4000VAC.
7. los condensadores de Y utilizan a menudo cerámica de alto voltaje.
8. Y1 es un condensador doble-aislado de Y, que se utiliza para tender un puente sobre los lados primarios y secundarios.
9. paquete ignífugo de la resina de epoxy.
10. los condensadores de X y los condensadores de Y se refieren colectivamente como condensadores de la seguridad. Los condensadores de la seguridad se utilizan en tales ocasiones, es decir, después de que el condensador falle, no causará descarga eléctrica y no pondrá en peligro seguridad personal.
|
ARTÍCULO |
ESPECIFICACIÓN |
MÉTODO DE PRUEBA Y CONDICIÓN |
||||||||||||||||
|
Ciclo de los temporeros
|
Aspecto |
Ningún defecto marcado |
El condensador será introducido en la cámara de la prueba, y expuesto a las condiciones de temperatura tal y como se muestra en de la tabla en 5 ciclos. tratamiento previo: El condensador será colocado en 125±2℃ para 1 hora, después colocó en la condición del sitio para 24±2hours antes de la medida inicial. Poste-tratamiento: El condensador será almacenado por las horas 24±2 en las condiciones del sitio.
|
|||||||||||||||
|
Capacitancia Cambio |
B: el ±10% máximo E: el ±20% máximo F: el ±30% máximo |
|||||||||||||||||
|
D.F. |
B, E: 5,0% máximos F: 7,0% máximos |
|||||||||||||||||
|
I.R. |
Minuto 1000MΩ | |||||||||||||||||
|
Humedad (Debajo Constante Estado) |
Aspecto |
Ningún marcado defecto |
Fije el condensador por las horas 500±12 en 40±2℃ en el derecho del 95±3%. tratamiento previo: El condensador será colocado en 125±2℃ para 1 hora, después colocó en la condición del sitio para 24±2 las horas antes de la medida inicial. Poste-tratamiento: El condensador será almacenado por las horas 24±2 en la condición del sitio. |
|||||||||||||||
|
Capacitancia Cambio |
B: el ±10% máximo E: el ±20% máximo F: el ±30% máximo |
|||||||||||||||||
|
D.F. |
B, E: 5,0% máximos F: 7,0% máximos |
|||||||||||||||||
|
I.R. |
Minuto 1500MΩ | |||||||||||||||||
|
Dieléctrico Fuerza |
8 por artículo |
|||||||||||||||||
|
Prueba de vida |
Aspecto |
Ningún marcado defecto |
Aplique un voltaje de 500V.AC, salvo que una vez cada hora que el voltaje se aumenta a 1000V.AC para 0.1sec.that será mantenida por las horas 1000±48 en 125±2℃. Tratamiento previo: El condensador será almacenado en 125±2℃ para 1 hora, después colocó en la condición del sitio para 24±2H antes de medidas iniciales. Poste-tratamiento: El condensador será almacenado por las horas 24±2 en la condición del sitio. |
|||||||||||||||
|
Capacitancia Cambio |
B: el ±10% máximo E: el ±20% máximo F: el ±30% máximo |
|||||||||||||||||
|
D.F. |
B, E: 5,0% máximos F: 7,0% máximos |
|||||||||||||||||
|
I.R. |
Minuto 1500MΩ | |||||||||||||||||
Voltaje del producto, material, tabla de la referencia del tamaño
| Producto y código del tamaño | Voltaje ca clasificado | Característica de la temperatura | Capacitancia clasificada | Tolerancia de la capacitancia | Tamaño (milímetros) | |||
| D.max | T.max | P±0.8 | d±0.05 | |||||
| Q065B□100K□□ | 400Vac |
(b) |
10pF |
K |
6,5 | 4,5 | 10 | 0,55 |
| Q065B□150K□□ | 15pF | 6,5 | 4,5 | 10 | 0,55 | |||
| Q070B□220K□□ | 22pF | 7,0 | 4,5 | 10 | 0,55 | |||
| Q070B□330K□□ | 33pF | 7,0 | 4,5 | 10 | 0,55 | |||
| Q070B□470K□□ | 47pF | 7,0 | 4,5 | 10 | 0,55 | |||
| Q070B□560K□□ | 56pF | 7,0 | 4,5 | 10 | 0,55 | |||
| Q070B□620K□□ | 62pF | 7,0 | 4,5 | 10 | 0,55 | |||
| Q070B□820K□□ | 82pF | 7,0 | 4,5 | 10 | 0,55 | |||
| Q065B□101K□□ | 100pF | 6,5 | 4,5 | 10 | 0,55 | |||
| Q065B□221K□□ | 220pF | 6,5 | 4,5 | 10 | 0,55 | |||
| Q075B□331K□□ | 330pF | 7,5 | 4,5 | 10 | 0,6 | |||
| Q085B□471K□□ | 470pF | 8,5 | 4,5 | 10 | 0,6 | |||
| Q085B□561K□□ | 560pF | 8,5 | 4,5 | 10 | 0,6 | |||
| Q095B□681K□□ | 680pF | 9,5 | 4,5 | 10 | 0,6 | |||
| Q110B□821K□□ | 820pF | 11,0 | 4,5 | 10 | 0,6 | |||
| Q115B□102K□□ | 1000pF | 11,5 | 4,5 | 10 | 0,6 | |||
| Q065E□471K□□ |
(e) |
470pF | 6,5 | 4,5 | 10 | 0,55 | ||
| Q075E□561K□□ | 560pF | 7,5 | 4,5 | 10 | 0,6 | |||
| Q075E□681K□□ | 680pF | 7,5 | 4,5 | 10 | 0,6 | |||
| Q075E□821K□□ | 820pF | 7,5 | 4,5 | 10 | 0,6 | |||
| Q085E□102K□□ | 1000pF | 8,5 | 4,5 | 10 | 0,65 | |||
| Q095E□152M□□ | 1500pF |
M |
9,5 | 4,5 | 10 | 0,65 | ||
| Q105E□222M□□ | 2200pF | 10,5 | 4,5 | 10 | 0,65 | |||
| Q115E□332M□□ | 3300pF | 11,5 | 4,5 | 10 | 0,65 | |||
| Q065F□102M□□ |
(f) |
1000pF | 6,5 | 4,5 | 10 | 0,55 | ||
| Q075F□152M□□ | 1500pF | 7,5 | 4,5 | 10 | 0,6 | |||
| Q085F□222M□□ | 2200pF | 8,5 | 4,5 | 10 | 0,6 | |||
| Q100F□332M□□ | 3300pF | 10,0 | 4,5 | 10 | 0,65 | |||
| 4700pF | 11,5 | 4,5 | 10 | 0,65 | ||||
Especificación y método de prueba
|
ARTÍCULO |
ESPECIFICACIÓN |
MÉTODO DE PRUEBA Y CONDICIÓN |
|||||||||||||
|
Temporeros del almacenamiento. Gama |
-40℃~+125℃ | ||||||||||||||
|
Temporeros de funcionamiento. Gama |
-25℃~+125℃ | ||||||||||||||
|
|
El aspecto tiene |
|
|||||||||||||
|
|
|
|
|||||||||||||
|
|
|
Temporeros. 20±2℃ |
|||||||||||||
|
Factor de disipación |
B, E: 2,5% máximos |
|
|||||||||||||
|
|
10,000MΩ |
|
|||||||||||||
|
|
|
|
|
||||||||||||
|
|
|
|
|||||||||||||
|
|
B: - el 10~+10% |
|
|||||||||||||
