Datos del producto:
|
| Temperatura de almacenamiento. Rango: | -40℃~+125℃ | Temperatura de funcionamiento. Rango: | -25℃~+125℃ |
|---|---|---|---|
| material principal: | De cerámica | Uso: | equipo de oficina, equipo electrónico |
| personalizar:: | Sí, proporcionar servicios de muestra | Tipo: | Condensador de seguridad Y1 |
| Resaltar: | Condensador de pequeña capacidad de la seguridad Y1,Condensador 151K de la seguridad Y1,condensador 151k |
||

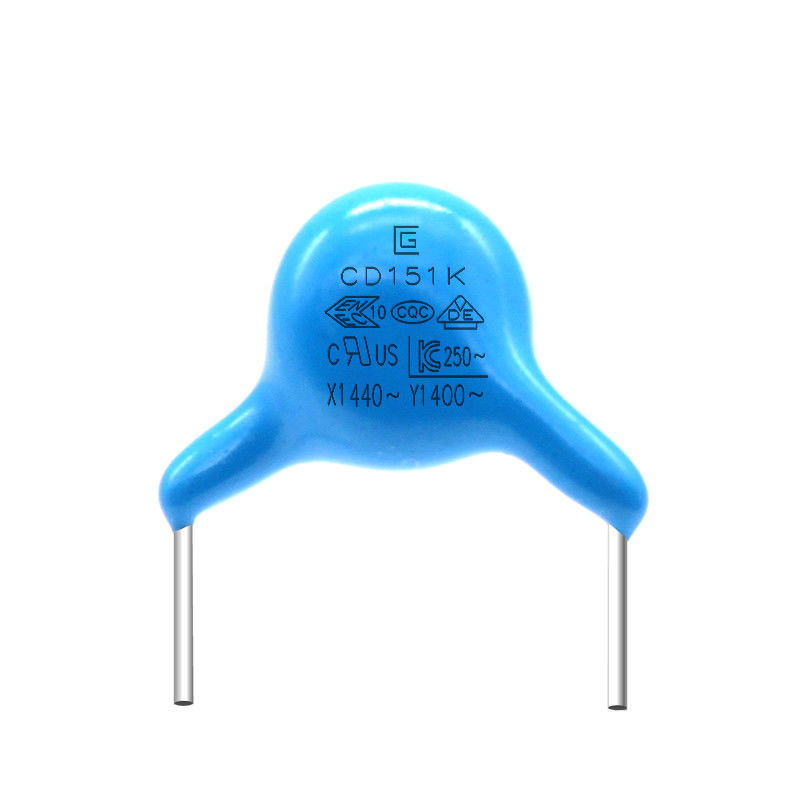

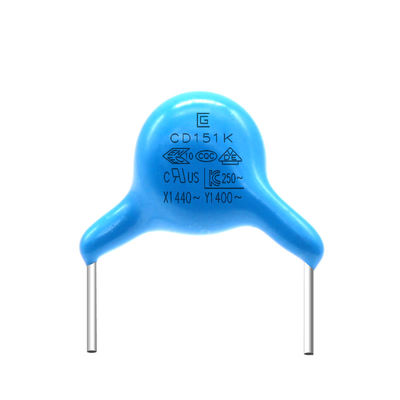

atenuación de pequeña capacidad y de la pérdida de la capacidad fuerte de la sobreintensidad de corriente del condensador de la seguridad de 151K 400VAC Y1.
Condensador .pdf de la seguridad Y1
El condensador Y1 es un condensador de la seguridad, y tal condensador no causará descarga eléctrica después de que el condensador falle, y no pondrá en peligro seguridad personal. Incluye dos tipos X de condensadores y de condensadores de Y. Los condensadores x son condensadores conectados entre las dos líneas de la línea eléctrica (L-N), y los condensadores de película metálica se utilizan generalmente; Los condensadores de Y están conectados entre las dos líneas de la línea eléctrica y (L-E, noreste) la capacitancia de tierra, aparece generalmente en pares. De acuerdo con la limitación de la corriente de la salida, el valor del condensador de Y no debe ser demasiado grande. Generalmente, el condensador de X es nivel del uF, y el condensador de Y es nivel del N-F. El condensador de X suprime interferencia diferenciada del modo, y el condensador de Y suprime interferencia común del modo.
La parte inferior del condensador de Y se divide en Y1, Y2, Y3, y Y4. Las diferencias principales son:
1. La resistencia de alto voltaje Y1 es mayor de 8 kilovoltios,
2. la resistencia de alto voltaje Y2 es mayor de 5 kilovoltios,
3. resistencia de la alta presión Y3 n/a
4. la resistencia de alto voltaje Y4 es mayor de 2,5 kilovoltios
Características
1. El voltaje de impulso garantizó 12kV0-p.
2. gama de temperaturas de funcionamiento garantizada hasta 125°C.
3. fuerza dieléctrica: AC4000V
4. condensadores de la clase X1/Y1 certificados por ENEC (VDE) /UL/CQC.
5. Puede ser el uso con un componente en requerir de los dispositivos
aislamiento reforzado y aislamiento doble basado encendido
UL1492, IEC60065 e IEC60950.
6. cubierto con la resina de epóxido ignífuga del halogen-free*
(conforme al estándar UL94V-0).
* máximo de Cl=900ppm, máximo de Br=900ppm y
Máximo de Cl+Br=1500ppm.
7. el grabar disponible para la inserción automática.
8. voltaje clasificado: X1: AC500V (r.m.s.), Y1: AC500V (r.m.s.)
|
ARTÍCULO |
ESPECIFICACIÓN |
MÉTODO DE PRUEBA Y CONDICIÓN |
||||||||||||||||
|
Ciclo de los temporeros
|
Aspecto |
Ningún defecto marcado |
El condensador será introducido en la cámara de la prueba, y expuesto a las condiciones de temperatura tal y como se muestra en de la tabla en 5 ciclos. tratamiento previo: El condensador será colocado en 125±2℃ para 1 hora, después colocó en la condición del sitio para 24±2hours antes de la medida inicial. Poste-tratamiento: El condensador será almacenado por las horas 24±2 en las condiciones del sitio.
|
|||||||||||||||
|
Capacitancia Cambio |
B: el ±10% máximo E: el ±20% máximo F: el ±30% máximo |
|||||||||||||||||
|
D.F. |
B, E: 5,0% máximos F: 7,0% máximos |
|||||||||||||||||
|
I.R. |
Minuto 1000MΩ | |||||||||||||||||
|
Humedad (Debajo Constante Estado) |
Aspecto |
Ningún marcado defecto |
Fije el condensador por las horas 500±12 en 40±2℃ en el derecho del 95±3%. tratamiento previo: El condensador será colocado en 125±2℃ para 1 hora, después colocó en la condición del sitio para 24±2 las horas antes de la medida inicial. Poste-tratamiento: El condensador será almacenado por las horas 24±2 en la condición del sitio. |
|||||||||||||||
|
Capacitancia Cambio |
B: el ±10% máximo E: el ±20% máximo F: el ±30% máximo |
|||||||||||||||||
|
D.F. |
B, E: 5,0% máximos F: 7,0% máximos |
|||||||||||||||||
|
I.R. |
Minuto 1500MΩ | |||||||||||||||||
|
Dieléctrico Fuerza |
8 por artículo |
|||||||||||||||||
|
Prueba de vida |
Aspecto |
Ningún marcado defecto |
Aplique un voltaje de 500V.AC, salvo que una vez cada hora que el voltaje se aumenta a 1000V.AC para 0.1sec.that será mantenida por las horas 1000±48 en 125±2℃. Tratamiento previo: El condensador será almacenado en 125±2℃ para 1 hora, después colocó en la condición del sitio para 24±2H antes de medidas iniciales. Poste-tratamiento: El condensador será almacenado por las horas 24±2 en la condición del sitio. |
|||||||||||||||
|
Capacitancia Cambio |
B: el ±10% máximo E: el ±20% máximo F: el ±30% máximo |
|||||||||||||||||
|
D.F. |
B, E: 5,0% máximos F: 7,0% máximos |
|||||||||||||||||
|
I.R. |
Minuto 1500MΩ | |||||||||||||||||
Voltaje del producto, material, tabla de la referencia del tamaño
| Producto y código del tamaño | Voltaje ca clasificado | Característica de la temperatura | Capacitancia clasificada | Tolerancia de la capacitancia | Tamaño (milímetros) | |||
| D.max | T.max | P±0.8 | d±0.05 | |||||
| Q065B□100K□□ | 400Vac |
(b) |
10pF |
K |
6,5 | 4,5 | 10 | 0,55 |
| Q065B□150K□□ | 15pF | 6,5 | 4,5 | 10 | 0,55 | |||
| Q070B□220K□□ | 22pF | 7,0 | 4,5 | 10 | 0,55 | |||
| Q070B□330K□□ | 33pF | 7,0 | 4,5 | 10 | 0,55 | |||
| Q070B□470K□□ | 47pF | 7,0 | 4,5 | 10 | 0,55 | |||
| Q070B□560K□□ | 56pF | 7,0 | 4,5 | 10 | 0,55 | |||
| Q070B□620K□□ | 62pF | 7,0 | 4,5 | 10 | 0,55 | |||
| Q070B□820K□□ | 82pF | 7,0 | 4,5 | 10 | 0,55 | |||
| Q065B□101K□□ | 100pF | 6,5 | 4,5 | 10 | 0,55 | |||
| Q065B□221K□□ | 220pF | 6,5 | 4,5 | 10 | 0,55 | |||
| Q075B□331K□□ | 330pF | 7,5 | 4,5 | 10 | 0,6 | |||
| Q085B□471K□□ | 470pF | 8,5 | 4,5 | 10 | 0,6 | |||
| Q085B□561K□□ | 560pF | 8,5 | 4,5 | 10 | 0,6 | |||
| Q095B□681K□□ | 680pF | 9,5 | 4,5 | 10 | 0,6 | |||
| Q110B□821K□□ | 820pF | 11,0 | 4,5 | 10 | 0,6 | |||
| Q115B□102K□□ | 1000pF | 11,5 | 4,5 | 10 | 0,6 | |||
| Q065E□471K□□ |
(e) |
470pF | 6,5 | 4,5 | 10 | 0,55 | ||
| Q075E□561K□□ | 560pF | 7,5 | 4,5 | 10 | 0,6 | |||
| Q075E□681K□□ | 680pF | 7,5 | 4,5 | 10 | 0,6 | |||
| Q075E□821K□□ | 820pF | 7,5 | 4,5 | 10 | 0,6 | |||
| Q085E□102K□□ | 1000pF | 8,5 | 4,5 | 10 | 0,65 | |||
| Q095E□152M□□ | 1500pF |
M |
9,5 | 4,5 | 10 | 0,65 | ||
| Q105E□222M□□ | 2200pF | 10,5 | 4,5 | 10 | 0,65 | |||
| Q115E□332M□□ | 3300pF | 11,5 | 4,5 | 10 | 0,65 | |||
| Q065F□102M□□ |
(f) |
1000pF | 6,5 | 4,5 | 10 | 0,55 | ||
| Q075F□152M□□ | 1500pF | 7,5 | 4,5 | 10 | 0,6 | |||
| Q085F□222M□□ | 2200pF | 8,5 | 4,5 | 10 | 0,6 | |||
| Q100F□332M□□ | 3300pF | 10,0 | 4,5 | 10 | 0,65 | |||
| 4700pF | 11,5 | 4,5 | 10 | 0,65 | ||||
Especificación y método de prueba
|
ARTÍCULO |
ESPECIFICACIÓN |
MÉTODO DE PRUEBA Y CONDICIÓN |
|||||||||||||
|
Temporeros del almacenamiento. Gama |
-40℃~+125℃ | ||||||||||||||
|
Temporeros de funcionamiento. Gama |
-25℃~+125℃ | ||||||||||||||
|
|
El aspecto tiene |
|
|||||||||||||
|
|
|
|
|||||||||||||
|
|
|
Temporeros. 20±2℃ |
|||||||||||||
|
Factor de disipación |
B, E: 2,5% máximos |
|
|||||||||||||
|
|
10,000MΩ |
|
|||||||||||||
|
|
|
|
|
||||||||||||
|
|
|
|
|||||||||||||
|
|
B: - el 10~+10% |
|
|||||||||||||
Proceso de producción
