Datos del producto:
|
| Tipo: | Condensador azul pequeño | Temperatura de funcionamiento. Rango: | -25℃~+125℃ |
|---|---|---|---|
| material principal: | Pasta de plata / Resina Epoxi | Uso: | equipo de oficina, equipo electrónico |
| Temperatura de almacenamiento. Rango: | -40℃~+125℃ | Tipo del proveedor: | Fabricante original, ODM |
| Resaltar: | condensador 102K,Condensador compacto 102K |
||

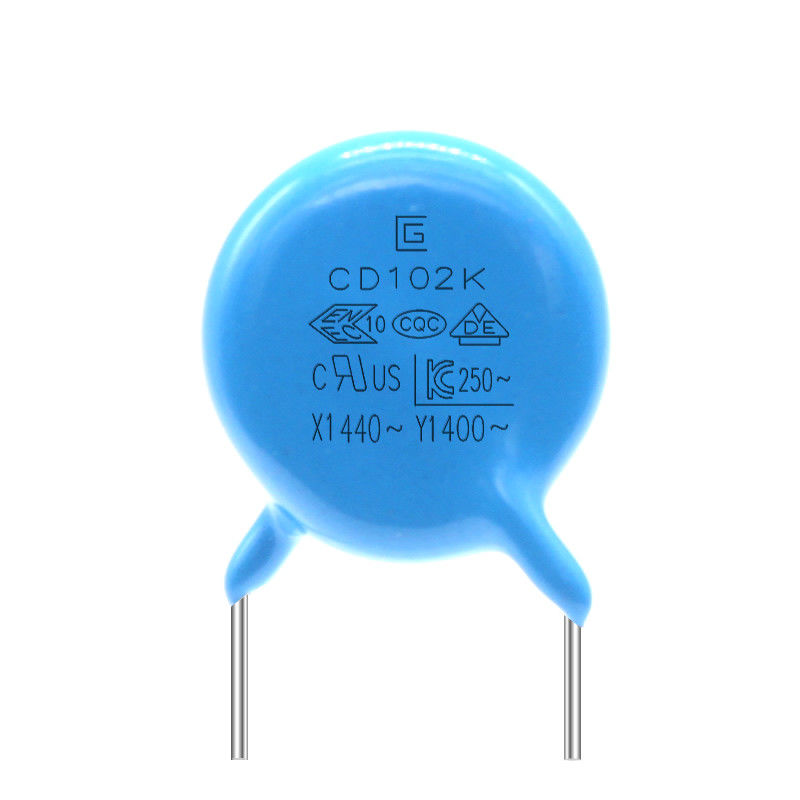

capacidades ignífugas activas del condensador de la seguridad de 102K 400VAC Y1 y pasivas excelentes
Condensador .pdf de la seguridad Y1
El condensador Y1 es un condensador de la seguridad, y tal condensador no causará descarga eléctrica después de que el condensador falle, y no pondrá en peligro seguridad personal. Incluye dos tipos X de condensadores y de condensadores de Y. Los condensadores x son condensadores conectados entre las dos líneas de la línea eléctrica (L-N), y los condensadores de película metálica se utilizan generalmente; Los condensadores de Y están conectados entre las dos líneas de la línea eléctrica y (L-E, noreste) la capacitancia de tierra, aparece generalmente en pares. De acuerdo con la limitación de la corriente de la salida, el valor del condensador de Y no debe ser demasiado grande. Generalmente, el condensador de X es nivel del uF, y el condensador de Y es nivel del N-F. El condensador de X suprime interferencia diferenciada del modo, y el condensador de Y suprime interferencia común del modo.
Características
1 estándar de seguridad reconocido para los usos de la CA condensa.
tamaño, conformidad effictive de la resina de epoxy del producto del coste.
El subrayar de la sobretensión que soporta 2.
3 capacidades ignífugas activas y pasivas excelentes.
4 que el estándar de seguridad de tipos reconoció los condensadores son idealfor usando en la línea puente, acoplamiento de la antena, Acriss la conformidad.
|
ARTÍCULO |
ESPECIFICACIÓN |
MÉTODO DE PRUEBA Y CONDICIÓN |
||||||||||||||||
|
Ciclo de los temporeros
|
Aspecto |
Ningún defecto marcado |
El condensador será introducido en la cámara de la prueba, y expuesto a las condiciones de temperatura tal y como se muestra en de la tabla en 5 ciclos. tratamiento previo: El condensador será colocado en 125±2℃ para 1 hora, después colocó en la condición del sitio para 24±2hours antes de la medida inicial. Poste-tratamiento: El condensador será almacenado por las horas 24±2 en las condiciones del sitio.
|
|||||||||||||||
|
Capacitancia Cambio |
B: el ±10% máximo E: el ±20% máximo F: el ±30% máximo |
|||||||||||||||||
|
D.F. |
B, E: 5,0% máximos F: 7,0% máximos |
|||||||||||||||||
|
I.R. |
Minuto 1000MΩ | |||||||||||||||||
|
Humedad (Debajo Constante Estado) |
Aspecto |
Ningún marcado defecto |
Fije el condensador por las horas 500±12 en 40±2℃ en el derecho del 95±3%. tratamiento previo: El condensador será colocado en 125±2℃ para 1 hora, después colocó en la condición del sitio para 24±2 las horas antes de la medida inicial. Poste-tratamiento: El condensador será almacenado por las horas 24±2 en la condición del sitio. |
|||||||||||||||
|
Capacitancia Cambio |
B: el ±10% máximo E: el ±20% máximo F: el ±30% máximo |
|||||||||||||||||
|
D.F. |
B, E: 5,0% máximos F: 7,0% máximos |
|||||||||||||||||
|
I.R. |
Minuto 1500MΩ | |||||||||||||||||
|
Dieléctrico Fuerza |
8 por artículo |
|||||||||||||||||
|
Prueba de vida |
Aspecto |
Ningún marcado defecto |
Aplique un voltaje de 500V.AC, salvo que una vez cada hora que el voltaje se aumenta a 1000V.AC para 0.1sec.that será mantenida por las horas 1000±48 en 125±2℃. Tratamiento previo: El condensador será almacenado en 125±2℃ para 1 hora, después colocó en la condición del sitio para 24±2H antes de medidas iniciales. Poste-tratamiento: El condensador será almacenado por las horas 24±2 en la condición del sitio. |
|||||||||||||||
|
Capacitancia Cambio |
B: el ±10% máximo E: el ±20% máximo F: el ±30% máximo |
|||||||||||||||||
|
D.F. |
B, E: 5,0% máximos F: 7,0% máximos |
|||||||||||||||||
|
I.R. |
Minuto 1500MΩ | |||||||||||||||||
Voltaje del producto, material, tabla de la referencia del tamaño
| Producto y código del tamaño | Voltaje ca clasificado | Característica de la temperatura | Capacitancia clasificada | Tolerancia de la capacitancia | Tamaño (milímetros) | |||
| D.max | T.max | P±0.8 | d±0.05 | |||||
| Q065B□100K□□ | 400Vac |
(b) |
10pF |
K |
6,5 | 4,5 | 10 | 0,55 |
| Q065B□150K□□ | 15pF | 6,5 | 4,5 | 10 | 0,55 | |||
| Q070B□220K□□ | 22pF | 7,0 | 4,5 | 10 | 0,55 | |||
| Q070B□330K□□ | 33pF | 7,0 | 4,5 | 10 | 0,55 | |||
| Q070B□470K□□ | 47pF | 7,0 | 4,5 | 10 | 0,55 | |||
| Q070B□560K□□ | 56pF | 7,0 | 4,5 | 10 | 0,55 | |||
| Q070B□620K□□ | 62pF | 7,0 | 4,5 | 10 | 0,55 | |||
| Q070B□820K□□ | 82pF | 7,0 | 4,5 | 10 | 0,55 | |||
| Q065B□101K□□ | 100pF | 6,5 | 4,5 | 10 | 0,55 | |||
| Q065B□221K□□ | 220pF | 6,5 | 4,5 | 10 | 0,55 | |||
| Q075B□331K□□ | 330pF | 7,5 | 4,5 | 10 | 0,6 | |||
| Q085B□471K□□ | 470pF | 8,5 | 4,5 | 10 | 0,6 | |||
| Q085B□561K□□ | 560pF | 8,5 | 4,5 | 10 | 0,6 | |||
| Q095B□681K□□ | 680pF | 9,5 | 4,5 | 10 | 0,6 | |||
| Q110B□821K□□ | 820pF | 11,0 | 4,5 | 10 | 0,6 | |||
| Q115B□102K□□ | 1000pF | 11,5 | 4,5 | 10 | 0,6 | |||
| Q065E□471K□□ |
(e) |
470pF | 6,5 | 4,5 | 10 | 0,55 | ||
| Q075E□561K□□ | 560pF | 7,5 | 4,5 | 10 | 0,6 | |||
| Q075E□681K□□ | 680pF | 7,5 | 4,5 | 10 | 0,6 | |||
| Q075E□821K□□ | 820pF | 7,5 | 4,5 | 10 | 0,6 | |||
| Q085E□102K□□ | 1000pF | 8,5 | 4,5 | 10 | 0,65 | |||
| Q095E□152M□□ | 1500pF |
M |
9,5 | 4,5 | 10 | 0,65 | ||
| Q105E□222M□□ | 2200pF | 10,5 | 4,5 | 10 | 0,65 | |||
| Q115E□332M□□ | 3300pF | 11,5 | 4,5 | 10 | 0,65 | |||
| Q065F□102M□□ |
(f) |
1000pF | 6,5 | 4,5 | 10 | 0,55 | ||
| Q075F□152M□□ | 1500pF | 7,5 | 4,5 | 10 | 0,6 | |||
| Q085F□222M□□ | 2200pF | 8,5 | 4,5 | 10 | 0,6 | |||
| Q100F□332M□□ | 3300pF | 10,0 | 4,5 | 10 | 0,65 | |||
| 4700pF | 11,5 | 4,5 | 10 | 0,65 | ||||
Especificación y método de prueba
|
ARTÍCULO |
ESPECIFICACIÓN |
MÉTODO DE PRUEBA Y CONDICIÓN |
|||||||||||||
|
Temporeros del almacenamiento. Gama |
-40℃~+125℃ | ||||||||||||||
|
Temporeros de funcionamiento. Gama |
-25℃~+125℃ | ||||||||||||||
|
|
El aspecto tiene |
|
|||||||||||||
|
|
|
|
|||||||||||||
|
|
|
Temporeros. 20±2℃ |
|||||||||||||
|
Factor de disipación |
B, E: 2,5% máximos |
|
|||||||||||||
|
|
10,000MΩ |
|
|||||||||||||
|
|
|
|
|
||||||||||||
|
|
|
|
|||||||||||||
|
|
B: - el 10~+10% |
|
|||||||||||||
