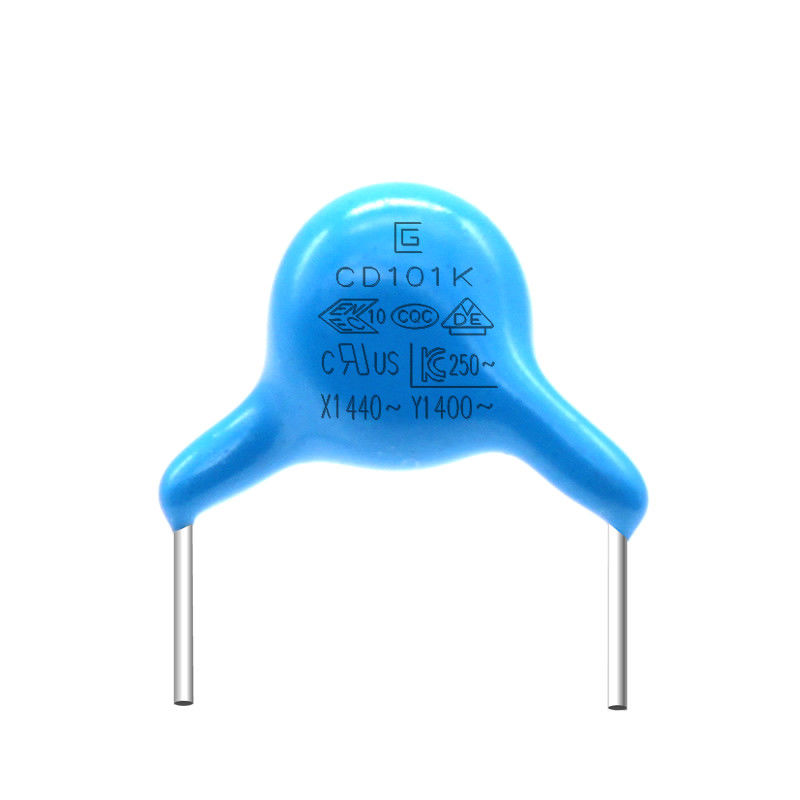

Condensador de cerámica azul estable 101K para el equipo electrónico

Ampliación de imagen : Condensador de cerámica azul estable 101K para el equipo electrónico

Datos del producto:

Lugar de origen:	Dongguan China
Nombre de la marca:	SG
Certificación:	VDE，CQC
Número de modelo:	Y5P-101K 400VAC

Pago y Envío Términos:

Cantidad de orden mínima:	10000 piezas
Precio:	Discuss
Detalles de empaquetado:	tamaño: 45 cm * 31 cm * 34 cm, caja interna: 29,2 cm * 21 cm * 31,3 cm, una caja de cartón dentro de
Tiempo de entrega:	15-21 días laborales
Condiciones de pago:	T/T
Capacidad de la fuente:	100000000 Piezas

Contacto

Condensador de cerámica azul estable 101K para el equipo electrónico

descripción

Temperatura de almacenamiento. Rango:	-40℃~+125℃	material principal:	Pasta de plata / Resina Epoxi
Uso:	equipo de oficina, equipo electrónico	Temperatura de funcionamiento. Rango:	-25℃~+125℃
Tipo del proveedor:	Fabricante original, ODM	Tipo:	Condensador de seguridad Y1
Resaltar:	Condensador de cerámica azul estable , Condensador 101K , condensador 100K

paquete ignífugo largo de la resina de epoxy de la vida de servicio del condensador de la seguridad de 101K 400VAC Y1

Condensador .pdf de la seguridad Y1

Los condensadores Y1 son condensadores conectados a través de los dos alambres de la línea eléctrica y de tierra (L-E, noreste), generalmente en pares. De acuerdo con la limitación de la corriente de la salida, el valor del condensador de Y no debe ser demasiado grande. Generalmente, el condensador de X es nivel del uF, y el condensador de Y es nivel del N-F. El condensador de X suprime interferencia diferenciada del modo, y el condensador Y1 suprime interferencia común del modo.

Características

Opción estable y segura
tamaño compacto
producto económico
Conformidad con la certificación de seguridad

ARTÍCULO

ESPECIFICACIÓN

MÉTODO DE PRUEBA Y CONDICIÓN

Ciclo de los temporeros

Aspecto

Ningún defecto marcado

El condensador será introducido en la cámara de la prueba, y expuesto a las condiciones de temperatura tal y como se muestra en de la tabla en 5 ciclos.

tratamiento previo: El condensador será colocado en 125±2℃ para 1 hora, después colocó en la condición del sitio para 24±2hours antes de la medida inicial.

Poste-tratamiento: El condensador será almacenado por las horas 24±2 en las condiciones del sitio.

(PASO)	1	2	3	4
(TEMPOREROS.)	-25±3℃	20±2℃	125±3℃	20±2℃
(TIEMPO)	30±3min.	3min. máximo	30±3min.	3min. máximo

Capacitancia

Cambio

B: el ±10% máximo

E: el ±20% máximo

F: el ±30% máximo

D.F.

B, E: 5,0% máximos

F: 7,0% máximos

I.R.

Minuto 1000MΩ

Humedad

(Debajo

Constante

Estado)

Aspecto

Ningún marcado

defecto

Fije el condensador por las horas 500±12 en 40±2℃ en el derecho del 95±3%.

tratamiento previo: El condensador será colocado en 125±2℃ para 1 hora, después colocó en la condición del sitio para 24±2 las horas antes de la medida inicial.

Poste-tratamiento: El condensador será almacenado por las horas 24±2 en la condición del sitio.

Capacitancia

Cambio

B: el ±10% máximo

E: el ±20% máximo

F: el ±30% máximo

D.F.

B, E: 5,0% máximos

F: 7,0% máximos

I.R.

Minuto 1500MΩ

Dieléctrico

Fuerza

8 por artículo

Prueba de vida

Aspecto

Ningún marcado

defecto

Aplique un voltaje de 500V.AC, salvo que una vez cada hora que el voltaje se aumenta a 1000V.AC para 0.1sec.that será mantenida por las horas 1000±48 en 125±2℃.

Tratamiento previo: El condensador será almacenado en 125±2℃ para 1 hora, después colocó en la condición del sitio para 24±2H antes de medidas iniciales.

Poste-tratamiento: El condensador será almacenado por las horas 24±2 en la condición del sitio.

Capacitancia

Cambio

B: el ±10% máximo

E: el ±20% máximo

F: el ±30% máximo

D.F.

B, E: 5,0% máximos

F: 7,0% máximos

I.R.

Minuto 1500MΩ

Voltaje del producto, material, tabla de la referencia del tamaño

Producto y código del tamaño	Voltaje ca clasificado	Característica de la temperatura	Capacitancia clasificada	Tolerancia de la capacitancia	Tamaño (milímetros)
Producto y código del tamaño	Voltaje ca clasificado	Característica de la temperatura	Capacitancia clasificada	Tolerancia de la capacitancia	D.max	T.max	P±0.8	d±0.05
Q065B□100K□□	400Vac	(b) Y5P ±10	10pF	K el ±10%	6,5	4,5	10	0,55
Q065B□150K□□			15pF		6,5	4,5	10	0,55
Q070B□220K□□			22pF		7,0	4,5	10	0,55
Q070B□330K□□			33pF		7,0	4,5	10	0,55
Q070B□470K□□			47pF		7,0	4,5	10	0,55
Q070B□560K□□			56pF		7,0	4,5	10	0,55
Q070B□620K□□			62pF		7,0	4,5	10	0,55
Q070B□820K□□			82pF		7,0	4,5	10	0,55
Q065B□101K□□			100pF		6,5	4,5	10	0,55
Q065B□221K□□			220pF		6,5	4,5	10	0,55
Q075B□331K□□			330pF		7,5	4,5	10	0,6
Q085B□471K□□			470pF		8,5	4,5	10	0,6
Q085B□561K□□			560pF		8,5	4,5	10	0,6
Q095B□681K□□			680pF		9,5	4,5	10	0,6
Q110B□821K□□			820pF		11,0	4,5	10	0,6
Q115B□102K□□			1000pF		11,5	4,5	10	0,6
Q065E□471K□□		(e) Y5U el +22% -56%	470pF		6,5	4,5	10	0,55
Q075E□561K□□			560pF		7,5	4,5	10	0,6
Q075E□681K□□			680pF		7,5	4,5	10	0,6
Q075E□821K□□			820pF		7,5	4,5	10	0,6
Q085E□102K□□			1000pF		8,5	4,5	10	0,65
Q095E□152M□□			1500pF	M el ±20%	9,5	4,5	10	0,65
Q105E□222M□□			2200pF		10,5	4,5	10	0,65
Q115E□332M□□			3300pF		11,5	4,5	10	0,65
Q065F□102M□□		(f) Y5V el +22% -82%	1000pF		6,5	4,5	10	0,55
Q075F□152M□□			1500pF		7,5	4,5	10	0,6
Q085F□222M□□			2200pF		8,5	4,5	10	0,6
Q100F□332M□□			3300pF		10,0	4,5	10	0,65
Q115F□472M□□			4700pF		11,5	4,5	10	0,65

Condensador de cerámica azul estable 101K para el equipo electrónico 0
Especificación y método de prueba

ARTÍCULO

ESPECIFICACIÓN

MÉTODO DE PRUEBA Y CONDICIÓN

Temporeros del almacenamiento. Gama

-40℃~+125℃

Temporeros de funcionamiento. Gama

-25℃~+125℃

Aspecto y
Dimensión

El aspecto tiene
ningún defecto marcado.
Las dimensiones estarán dentro de tolerancia especificada.

El aspecto se mire en vista
La dimensión sea medida por el calibrador

Marca

Debe ser discernido fácilmente.

Mírese en vista

Capacitancia

Dentro de especificado
tolerancia

Temporeros. 20±2℃
Vol. 1.0±0.2Vrms
Freq. 1±0.1KHz

Factor de disipación

B, E: 2,5% máximos
F: 3,5% máximos

La misma condición como capacitancia

Resistencia de aislamiento

10,000MΩ
10,000MΩmin

La resistencia de aislamiento será medida con 500±50V.DC dentro del sec 60±5 de la carga.

Fuerza dieléctrica

Entre
Alambres de ventaja

Ningún fracaso.

Aplique un voltaje de 4.0KVAC para 1 mínimo entre los alambres de ventaja.
(Carga/descarga current≤50mA) (Y2: 2.6KVAC)

Cuerpo
Aislamiento

Ningún fracaso.

Los terminales del condensador serán
conectado junto. Una hoja de metal será envuelta de cerca alrededor del cuerpo del condensador a la distancia de cerca de 3 - 4 milímetros de cada terminal. Un voltaje de 4.0KVAC se aplica entre los alambres de ventaja del condensador y la hoja de metal. (Y2: 2.6KVAC)
(Carga/corriente derivada ≤50mA)

Temperatura
Característica

B: - el 10~+10%
E: - el 56~+22%
F: - el 80~+30%

La capacitancia será medida en cada paso como siguiente.
Tratamiento previo: El condensador será almacenado en 85±2℃ para 1 hora, después colocó en la condición del sitio para 24±2hours antes de medidas iniciales.

(Paso)	①	②	③	④	⑤
(Temporeros.)	20±2℃	-25±2℃	20±2℃	85±2℃	20±2℃

Condensador de cerámica azul estable 101K para el equipo electrónico 1
Proceso de producción
