Condensador 100K de la seguridad del ODM 400VAC Y1 tamaño pequeño para el equipo electrónico

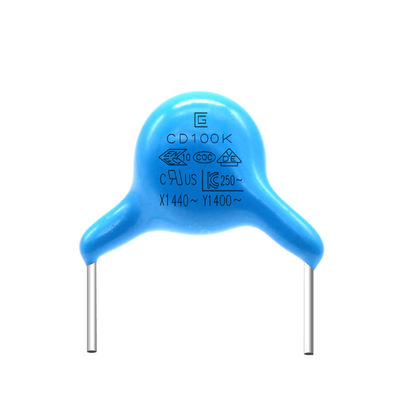

Ampliación de imagen : Condensador 100K de la seguridad del ODM 400VAC Y1 tamaño pequeño para el equipo electrónico

Datos del producto:

Lugar de origen:	Dongguan China
Nombre de la marca:	SG
Certificación:	VDE，CQC
Número de modelo:	Y5P-100K-400VAC

Pago y Envío Términos:

Cantidad de orden mínima:	10000 piezas
Precio:	Discuss
Detalles de empaquetado:	tamaño: 45 cm * 31 cm * 34 cm, caja interna: 29,2 cm * 21 cm * 31,3 cm, una caja de cartón dentro de
Tiempo de entrega:	15-21 días laborales
Condiciones de pago:	T/T
Capacidad de la fuente:	100000000 Piezas

Contacto

Condensador 100K de la seguridad del ODM 400VAC Y1 tamaño pequeño para el equipo electrónico

descripción

Temperatura de almacenamiento. Rango:	-40℃~+125℃	Temperatura de funcionamiento. Rango:	-25℃~+125℃
material principal:	SrCO3 BaCO3 TiO2 Bi2O3 CaCO3 Nb2O5 MgO	Uso:	Equipo electronico
Tipo del proveedor:	Fabricante original, ODM	Tipo:	Condensador de seguridad Y1
Resaltar:	Condensador 100K de la seguridad Y1 , ODM del condensador de la seguridad Y1 , condensador 100K

paquete ignífugo tamaño pequeño de la resina de epoxy del condensador de la seguridad de 100K 400VAC Y1
Condensador .pdf de la seguridad Y1
Los condensadores Y1 son condensadores conectados a través de los dos alambres de la línea eléctrica y de tierra (L-E, noreste), generalmente en pares. De acuerdo con la limitación de la corriente de la salida, el valor del condensador de Y no debe ser demasiado grande. Generalmente, el condensador de X es nivel del uF, y el condensador de Y es nivel del N-F. El condensador de X suprime interferencia diferenciada del modo, y el condensador Y1 suprime interferencia común del modo.
Características
Opción estable y segura
tamaño compacto
producto económico
Conformidad con la certificación de seguridad
Voltaje del producto, material, tabla de la referencia del tamaño

Producto y código del tamaño	Voltaje ca clasificado	Característica de la temperatura	Capacitancia clasificada	Tolerancia de la capacitancia	Tamaño (milímetros)
Producto y código del tamaño	Voltaje ca clasificado	Característica de la temperatura	Capacitancia clasificada	Tolerancia de la capacitancia	D.max	T.max	P±0.8	d±0.05
Q065B□100K□□	400Vac	(b) Y5P ±10	10pF	K el ±10%	6,5	4,5	10	0,55
Q065B□150K□□			15pF		6,5	4,5	10	0,55
Q070B□220K□□			22pF		7,0	4,5	10	0,55
Q070B□330K□□			33pF		7,0	4,5	10	0,55
Q070B□470K□□			47pF		7,0	4,5	10	0,55
Q070B□560K□□			56pF		7,0	4,5	10	0,55
Q070B□620K□□			62pF		7,0	4,5	10	0,55
Q070B□820K□□			82pF		7,0	4,5	10	0,55
Q065B□101K□□			100pF		6,5	4,5	10	0,55
Q065B□221K□□			220pF		6,5	4,5	10	0,55
Q075B□331K□□			330pF		7,5	4,5	10	0,6
Q085B□471K□□			470pF		8,5	4,5	10	0,6
Q085B□561K□□			560pF		8,5	4,5	10	0,6
Q095B□681K□□			680pF		9,5	4,5	10	0,6
Q110B□821K□□			820pF		11,0	4,5	10	0,6
Q115B□102K□□			1000pF		11,5	4,5	10	0,6
Q065E□471K□□		(e) Y5U el +22% -56%	470pF		6,5	4,5	10	0,55
Q075E□561K□□			560pF		7,5	4,5	10	0,6
Q075E□681K□□			680pF		7,5	4,5	10	0,6
Q075E□821K□□			820pF		7,5	4,5	10	0,6
Q085E□102K□□			1000pF		8,5	4,5	10	0,65
Q095E□152M□□			1500pF	M el ±20%	9,5	4,5	10	0,65
Q105E□222M□□			2200pF		10,5	4,5	10	0,65
Q115E□332M□□			3300pF		11,5	4,5	10	0,65
Q065F□102M□□		(f) Y5V el +22% -82%	1000pF		6,5	4,5	10	0,55
Q075F□152M□□			1500pF		7,5	4,5	10	0,6
Q085F□222M□□			2200pF		8,5	4,5	10	0,6
Q100F□332M□□			3300pF		10,0	4,5	10	0,65
Q115F□472M□□			4700pF		11,5	4,5	10	0,65

Especificación y método de prueba

ARTÍCULO

ESPECIFICACIÓN

MÉTODO DE PRUEBA Y CONDICIÓN

Temporeros del almacenamiento. Gama

-40℃~+125℃

Temporeros de funcionamiento. Gama

-25℃~+125℃

Aspecto y
Dimensión

El aspecto tiene
ningún defecto marcado.
Las dimensiones estarán dentro de tolerancia especificada.

El aspecto se mire en vista
La dimensión sea medida por el calibrador

Marca

Debe ser discernido fácilmente.

Mírese en vista

Capacitancia

Dentro de especificado
tolerancia

Temporeros. 20±2℃
Vol. 1.0±0.2Vrms
Freq. 1±0.1KHz

Factor de disipación

B, E: 2,5% máximos
F: 3,5% máximos

La misma condición como capacitancia

Resistencia de aislamiento

10,000MΩ
10,000MΩmin

La resistencia de aislamiento será medida con 500±50V.DC dentro del sec 60±5 de la carga.

Fuerza dieléctrica

Entre
Alambres de ventaja

Ningún fracaso.

Aplique un voltaje de 4.0KVAC para 1 mínimo entre los alambres de ventaja.
(Carga/descarga current≤50mA) (Y2: 2.6KVAC)

Cuerpo
Aislamiento

Ningún fracaso.

Los terminales del condensador serán
conectado junto. Una hoja de metal será envuelta de cerca alrededor del cuerpo del condensador a la distancia de cerca de 3 - 4 milímetros de cada terminal. Un voltaje de 4.0KVAC se aplica entre los alambres de ventaja del condensador y la hoja de metal. (Y2: 2.6KVAC)
(Carga/corriente derivada ≤50mA)

Temperatura
Característica

B: - el 10~+10%
E: - el 56~+22%
F: - el 80~+30%

La capacitancia será medida en cada paso como siguiente.
Tratamiento previo: El condensador será almacenado en 85±2℃ para 1 hora, después colocó en la condición del sitio para 24±2hours antes de medidas iniciales.

(Paso)	①	②	③	④	⑤
(Temporeros.)	20±2℃	-25±2℃	20±2℃	85±2℃	20±2℃

Condensador 100K de la seguridad del ODM 400VAC Y1 tamaño pequeño para el equipo electrónico 0
