Respuesta rápida de temperatura de IP67 IP68 sensibilidad impermeable del sensor de la alta

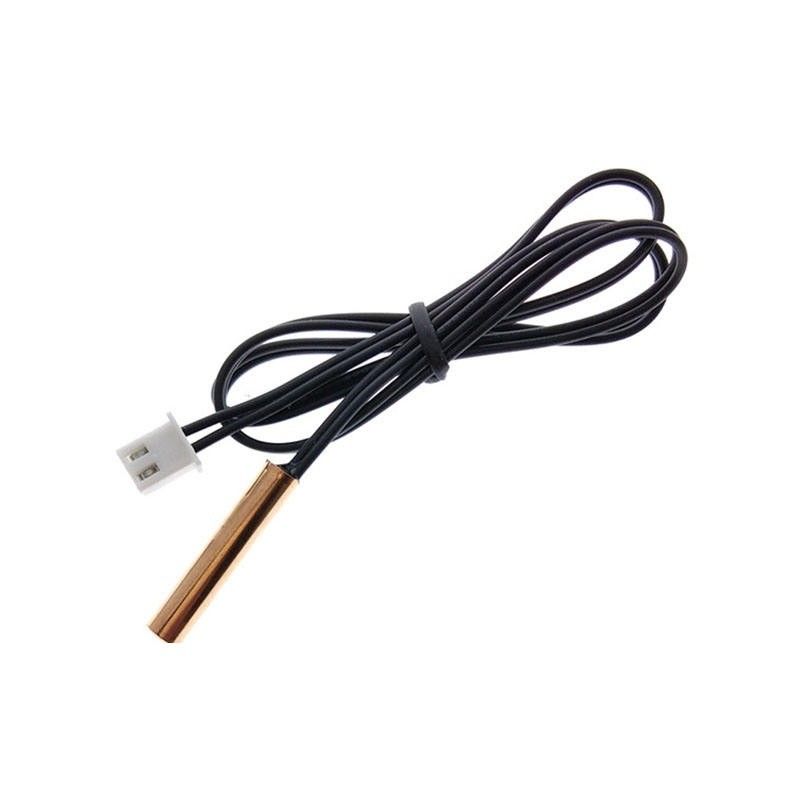

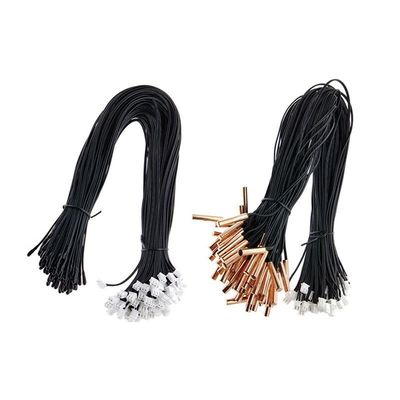

Termistor de NTC, pedazo del montaje de la punta de prueba (combinación). Un pedazo acabado del montaje del termistor (combinación) que utiliza una cáscara del termistor, un avance de extensión, y a veces un conector.
estructura
Generalmente, se compone del termistor de NTC, la punta de prueba (cáscara del metal o cáscara plástica, etc.), ventaja de extensión, y terminal o conector del metal.
principio
Usando el termistor de NTC bajo cierto poder de la medida, el valor de la resistencia cae rápidamente como las subidas de la temperatura. Utilizando esta característica, el termistor de NTC se puede utilizar para determinar la temperatura correspondiente midiendo su valor de la resistencia, para alcanzar el propósito de detectar y de controlar la temperatura.
Uso
●Aires acondicionados, refrigeradores, congeladores, calentadores de agua, dispensadores del agua, calentadores, lavaplatos, gabinetes de la desinfección, lavadoras, secadores y otros aparatos electrodomésticos.
●Aire acondicionado del automóvil, sensor de la temperatura del agua, sensor de temperatura del aire de entrada, motor
●Fuente de alimentación que cambia, sistema de alimentación ininterrumpida de UPS, convertidor de frecuencia, caldera eléctrica, etc.
●Retrete inteligente, manta eléctrica, etc.
Características
1. gama de temperaturas ancha de funcionamiento, buena estabilidad y confiabilidad.
2. fácil a la instalación y a la manipulación como el lacre se puede hacer según el ambiente y condiciones allí es aplicado por el cliente.
3. la prueba exacta puede reflejar el cambio de temperatura exacto.
4. resistencia aislador (MΩ): sobre 100MΩ en DC500 V
5. gama de temperaturas de trabajo (°C): -50 a +150
6. factor de disipación (mw/°C): 1-2 (en aire inmóvil)
7. constantes de tiempo la termal: en el plazo del sec 10-20 (en aire)
Sensor de temperatura usado para la medida, la detección y el control de la temperatura adentro:
• Termos
• Sistemas de calefacción
• Sistemas más desapasibles
• Agua y circuitos de agua usados
• Los tanques del agua y de aceite
• Dispositivos del consumidor, máquinas del café
• Dispositivos industriales
• Sistemas de calefacción solar
|
Tipo
|
Sensor de temperatura de NTC (termistor)
|
|
Gama de temperaturas
|
-50℃ ~ +300℃; Modificado para requisitos particulares
|
|
Accurancy
|
el 1%; el 5%; el 10%
|
|
RT (25℃)
|
1K; 2K; 2.2k; 2.7k; 3K; 5K; 7K; 8K; 12K; 15K; 20K; 25K; 30K; 40K; 47K; 50K; 60K; 70K; 100K; 200K; 230K; 250K; 470K; 500K; 1000K; Modificado para requisitos particulares
|
|
Valor de B
|
3274; 3435; 3470; 3928; 3950; 3977; 4100; 4200; 4400; Modificado para requisitos particulares
|
|
Material de la punta de prueba
|
SS304 de acero inoxidable; aluminio; cobre; plástico; epóxido; vidrio
|
|
Instalación
|
Ensanchado; Superficie; Roscado; Plástico; Recto; Película; Modificado para requisitos particulares
|
|
Material del alambre
|
Tubo termocontraíble; Tubo del PVC; tubo de la fibra de vidrio; tubo del Teflon
|
|
Conector
|
Molex; JST; Du Pont; CWB; CJT; Tipo de U; Modificado para requisitos particulares
|
|
Prenda impermeable
|
IP67; IP68
|
Todos los parámetros podían ser crear para requisitos particulares.
Estándares del servicio: estamos confiados a proporcionar servicios de alta calidad, y responsivos a todos los clientes.
La contestación más rápida: las informaciones detalladas, el modelo específico y el precio de productos serán proporcionados rápidamente después de recibir su investigación.
Garantía de calidad: la buena calidad es asegurada por tecnología de fabricación avanzada. Y todos los productos serán comprobados por nuestro encargado del control de calidad.
La temperatura de funcionamiento y el ambiente del sensor de temperatura de NTC dependen de funcionamiento específico de su elemento de base y alambre de ventaja:
►Diverso termistor de NTC usando en los sensores de temperatura de NTC con la diversa temperatura de funcionamiento siguiente:
Microprocesador o MF52A, MF51E, MF55: la temperatura resiste el grado 125℃, temperatura real para resistir el grado 150℃
MF58: la temperatura resiste el grado 200℃, temperatura real para resistir el grado 250℃
MF51: la temperatura resiste el grado 200℃, temperatura real para resistir el grado 250℃
MF51 especial: la temperatura resiste el grado 250℃, temperatura real para resistir el grado 300℃
Microprocesador sin soldar: la temperatura resiste el grado 450℃, temperatura real para resistir el grado 500℃
►Condiciones
En el ambiente de la temperatura alta, de la alta corrosión humidty y alta, sugerimos para utilizar el tipo sellado de cristal termistor como el elemento de base. Y el tipo MF51 será el mejor termistor de NTC del ambiente de la humedad alta.
►Consideraciones del diseño y procedimiento del sensor de temperatura:
1. Elija la forma acoording al diseño del cliente o monte los requisitos, y confirme el termistor.
2. confirme el elemento del termistor y otros materiales según el requisito de clientes
3. elija la resistencia conveniente, el valor de B y la tolerancia
4. elija la tecnología a prueba de humedad y del aislamiento conveniente para cumplir el requisito de cliente
5. elija la estructura conveniente de la encapsulación para cumplir requisitos de funcionamiento de la resistencia de choque mecánica
6. cumpla los requisitos especiales del cliente.
Prueba de confiabilidad
| Artículo de la prueba |
Estándar de la prueba |
Método de prueba |
Requisitos de funcionamiento |
| Resistencia del poder cero |
IEC 60539-1 |
Sumerja las muestras en el baño en 25℃±0.005℃, resistencia constante de la temperatura constante de la prueba |
Tol el ±1% de la resistencia
|
| Valor de B |
IEC60539-1 |
Sumerja las muestras en el baño de la temperatura constante en 25℃, 50℃ (o 85℃), la resistencia constante de la prueba, y calcule el valor de B |
Tol el ±1% de la resistencia
|
| Caída libre |
IEC60068-2-32
|
Altura de la caída: el 1.5±0.1m, superficial: Cemento, 1 vez |
Ningún daño obvio, R25△ el R/R≤±1%
|
| Aislamiento |
IEC60539-1
|
presión 500V sobre resistencia de aislamiento de la prueba de la cáscara del aislamiento |
>500MOhm
|
| Soporte el voltaje |
IEC60539-1 |
Soporte el voltaje: 1500V/AC, salida actual: duración 2mA: 60sec
|
Ningún daño obvio
|
| Tensión |
IEC60068-2-21 |
Tire de la velocidad uniforme en el extremo, F>4.0KG (pedidos por el cliente)
|
Ningún daño obvio, R25△ el R/R≤±1%
|
| Vibración |
Q/HBm 108-94 |
Frecuencia de la prueba: 10~500Hz, oscilación: aceleración de 1.2m m: 30m/s2 dirección X, Y, tiempo de Z: 8Hour/direction |
Ningún daño obvio, R25△ el R/R≤±1%
|
| Humedad y calor constantes |
IEC60068-2-78 |
Temporeros: Humedad 40±2℃: Tiempo 92-95%RH: ± 1000 24 horas |
Ningún daño obvio, R25△ el R/R≤±1%
|
| Constante de tiempo termal |
EC60539-1 |
Sumerja en el agua 25℃, después de equilibrio termal, sumerja en 85℃, resistencia llega 63,2%, calcula tiempo total |
<10 sec="">
|
| Almacenamiento de alta temperatura |
IEC60068-2-2 |
Temporeros: Tiempo 125℃±5℃: ± 1000 24 horas |
Ningún daño obvio, R25△ el R/R≤±1% |
| Choque frío y termal |
IEC60068-2-14 |
T1 de -40℃~+125℃: duración de ciclo 30min: 1000
|
Ningún daño obvio, R25△ el R/R≤±1%
|
| Experimento del golpe |
IEC60068-2-77 |
Aceleración: duración del pulso 250m/s2: tiempos del golpe 6ms: Tiempo 1000 de recuperación: 2 horas
|
Ningún daño obvio, R25△ el R/R≤±1%
|
| Almacenamiento de la baja temperatura |
IEC60068-2-1 |
Temporeros: Tiempo 40±2℃: ± 1000 24 horas
|
Ningún daño obvio, R25△ el R/R≤±1%
|
| Espray de sal |
IEC60068-2-11 |
Temporeros: Hora de la colección 35±2℃: tiempo 1.0mL~2.0mL: determine por como demanda real |
Ningún daño obvio, R25△ el R/R≤±1%
|
Para ayudarle a conseguir el modelo exacto, ofrezca por favor la información necesaria siguiente:
1. El uso del termistor: ________
ambiente 2.Working del termistor: ______
gama 3.The de temperatura de la operación: ___°c al ___°c
dimensión 4.The y el dibujo del termistor
